三角皮带传动工业泵结构设计

这款三角皮带传动泵主要面向中小流量流体输送场景设计，常见应用于小型加工车间切削液循环、小型给排水系统、低压化工流体输送、农用灌溉辅助输水等工况，适配输送不含硬质大颗粒的清水、乳化液、低粘度油品等介质，依靠三角皮带的柔性传动特性，可在动力源与泵体之间实现缓冲减震，降低动力端启动冲击对泵腔内部构件的损伤，同时能根据实际工况需求灵活调整传动比，匹配不同转速的动力输入，适配多样化的流量压力输出要求。

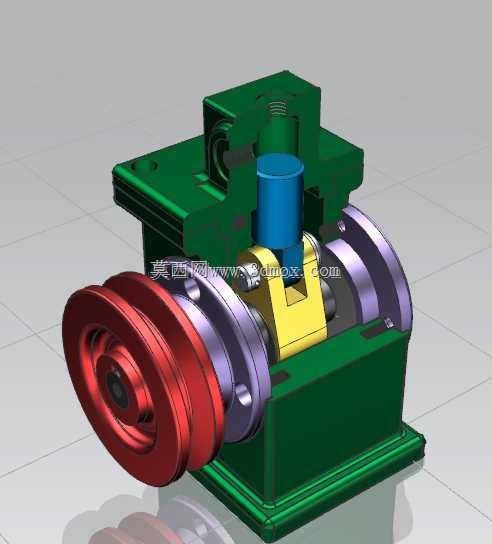

从功能特性来看，该泵采用卧式安装布局，输入端为大直径三角皮带轮，通过多根三角带与动力端带轮连接，带轮旁设置的轴承支撑结构可承担传动过程中的径向载荷，避免泵轴直接承受皮带张紧力，延长泵轴与密封件的使用寿命。泵体主体采用箱式基座结构，下部为一体化铸造的安装底座，预留有标准化的安装螺栓孔位，可直接固定在混凝土基础或钢制安装机架上，上部集成泵腔与传动支撑结构，顶部设置的调节构件可用于调整皮带张紧度，无需挪动动力源或泵体位置即可完成皮带松紧调校，日常维护操作十分便捷。

设计过程中重点考量了安装边界与运维便利性，整体外形采用方正紧凑的布局，侧向突出的带轮结构预留了足够的皮带安装与拆卸空间，泵体两侧的流体接口采用同轴水平布置，可直接对接标准管路，无需额外加工转接弯头。基座的安装孔位按照通用工业泵安装尺寸规范设计，可直接替换同功率等级的老式直联泵，无需重新改造安装基础。传动端的护罩安装位预留充足，后期加装安全护罩时不会与带轮、泵体产生干涉，满足工业生产的安全防护要求。泵腔内部的过流构件采用模块化设计，易损件可单独拆卸更换，无需整体拆解泵体即可完成密封件、叶轮的更换作业，大幅降低设备运维的时间成本与配件成本。
