凸轮驱动海豚摇摆玩具结构设计

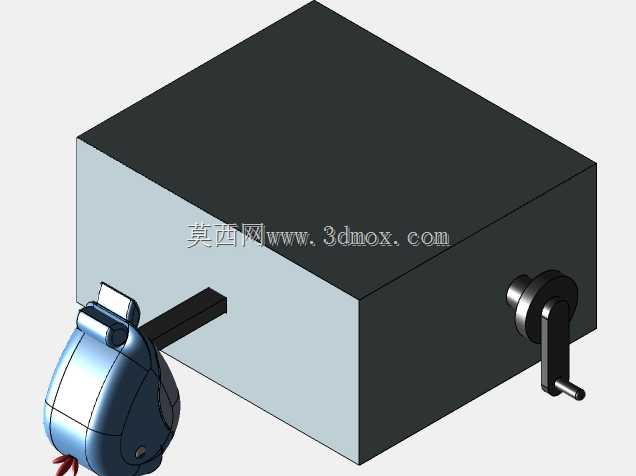

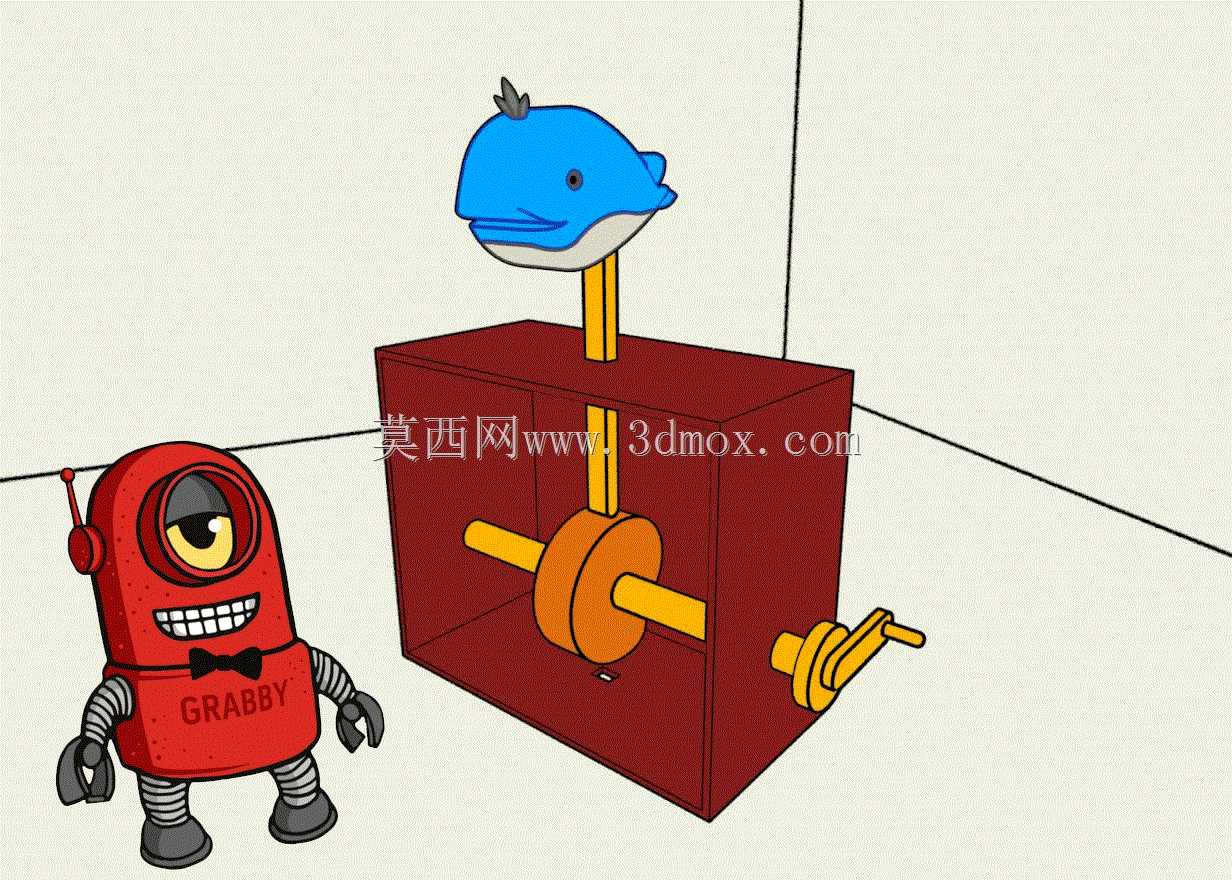

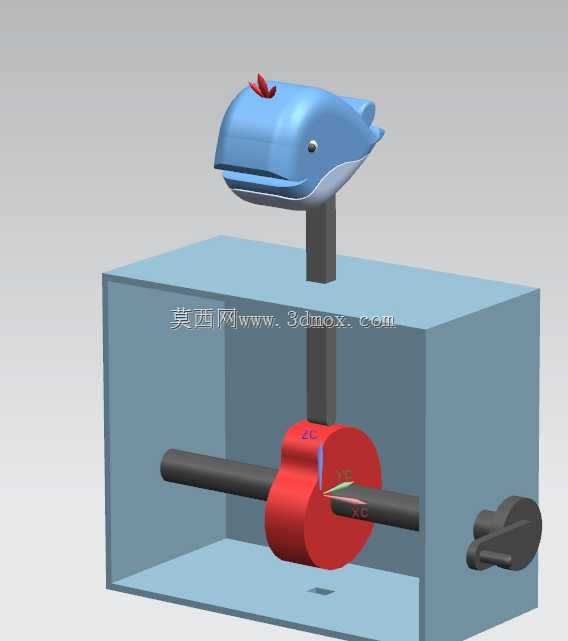

这款凸轮驱动的海豚摇摆玩具，核心依托凸轮运动学原理实现趣味动作输出，在儿童益智玩具、机械原理科普教具领域有着广泛的应用场景，既可以作为低龄儿童的趣味互动玩具，也能作为中小学机械认知课堂的演示教具，直观展示凸轮传动的运动规律。从实际用途来看，该装置通过手摇输入动力，即可带动顶部海豚造型部件完成上下往复的摇摆动作，模拟海豚在水面起伏游动的姿态，兼具趣味性与机械原理展示价值，能够让使用者在把玩过程中直观理解凸轮机构将旋转运动转化为直线往复运动的传动逻辑。在产品功能特性上，整套结构采用外露式箱体设计，内部传动结构清晰可见，侧面设置的手摇曲柄操作力矩适中，儿童也可轻松转动，凸轮与顶杆的配合间隙经过合理设计，运动过程无卡顿、无异响，海豚部件的运动行程经过调校，起伏幅度自然流畅，不会出现动作生硬或幅度过大导致结构脱开的问题。设计思路上，整体采用模块化布局，外部箱体作为所有传动部件的安装载体，水平布置的传动轴一端连接手摇曲柄，轴上固定偏心凸轮结构，竖直顶杆下端与凸轮轮廓面始终贴合，上端直接连接海豚造型头部，当摇动手柄带动传动轴旋转时，偏心凸轮的轮廓变化会推动竖直顶杆做规律的上下往复运动，进而带动海豚完成模拟游动的摇摆动作，整套传动链没有冗余部件，结构简单可靠，装配难度低，也便于后期拆解演示传动原理。外形尺寸与安装边界方面，整套装置整体为方正箱体结构，箱体长宽比例协调，放置在桌面时重心稳定，不会因摇动手柄的作用力出现侧翻，竖直顶杆的伸出长度经过限位设计，最大伸出位置不会脱离箱体导向孔，海豚造型部件的外轮廓尺寸小于箱体顶面尺寸，摇摆过程中不会超出箱体的边界范围，手摇曲柄向外伸出的长度经过优化，转动时不会与放置台面产生干涉，整体结构紧凑，占用桌面空间小，既适合作为桌面摆件，也方便在课堂上携带传递演示。
