山地自行车整车结构三维建模设计

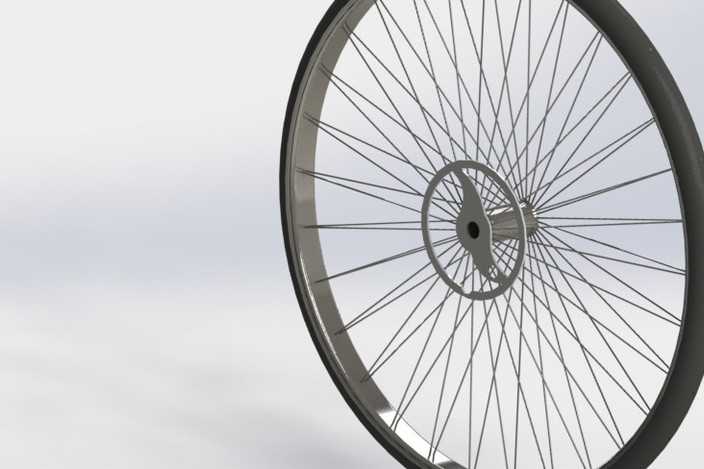

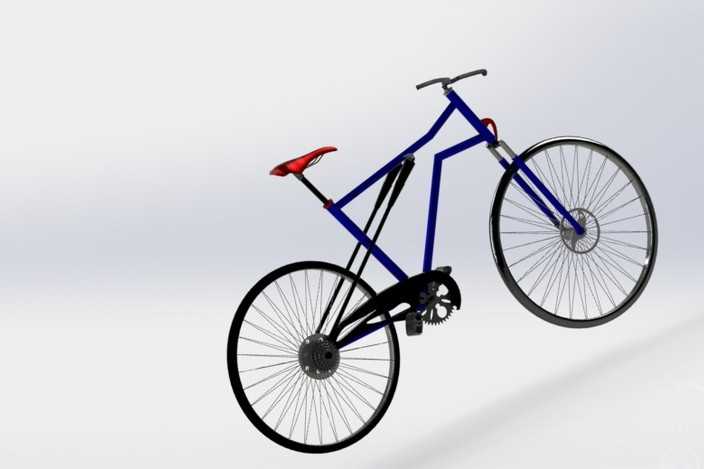

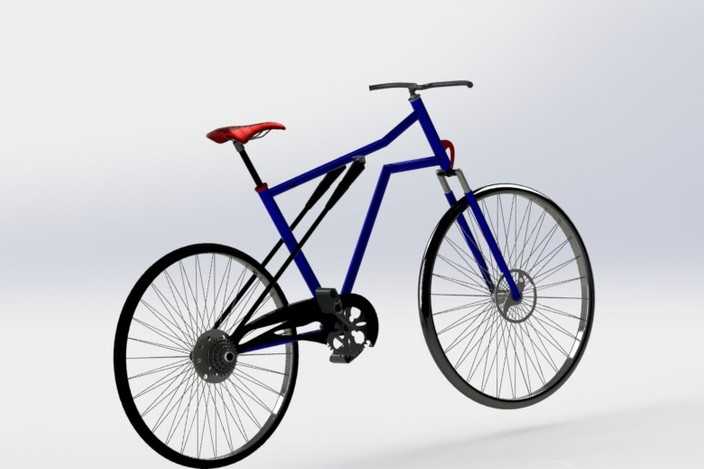

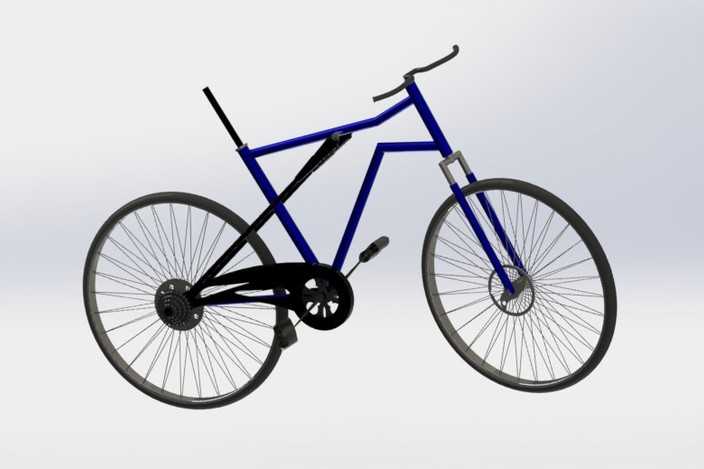

本作品为山地自行车整车三维建模成果，建模过程严格遵循真实山地自行车的结构比例与功能逻辑，依托三维参数化建模技术完成全零件的独立构建与整体装配。建模初期先梳理山地自行车的核心组成模块，将整车划分为车架系统、轮组系统、传动系统、转向系统、制动系统、座垫调节系统六大模块逐一拆解构建。车架作为整车的承载核心，采用三角形稳定桁架结构建模，精准还原上管、下管、座管、后下叉、后上叉的衔接角度与管径比例，对车架管材的衔接处做平滑过渡处理，还原焊接位置的结构特征，保证车架结构的力学合理性。轮组部分分别构建轮圈、辐条、花鼓、轮胎四个子部件，辐条采用交叉编织的排布方式，每根辐条的长度、张紧角度均参照真实轮组参数设置，轮胎表面还原山地胎的块状防滑胎纹，胎壁厚度与轮圈的卡合结构做精准匹配，还原轮组转动的同轴度特征。传动系统涵盖牙盘、曲柄、脚踏、链条、飞轮、后拨导轮等部件，链条采用链节逐段装配的方式构建，还原链节与牙盘、飞轮齿形的啮合关系，牙盘的护盘结构、曲柄与脚踏的螺纹衔接结构均做细节还原，保证传动结构的运动逻辑可通过装配约束实现模拟。转向系统还原前叉、车把、把立、碗组的衔接结构，前叉的避震行程段做分层结构表现，车把的握把弧度、刹车把的安装位置均符合真实骑行的人机尺寸。座垫部分还原鞍座的曲面造型与座杆的升降调节结构，座弓与座垫底部的支撑结构做细节刻画。材质渲染阶段，车架主体赋予高饱和度的蓝色金属烤漆材质，添加细微的金属珠光颗粒提升质感，座垫采用红色磨砂皮革材质，表现皮革的细微纹理与哑光质感，轮圈、辐条、传动部件赋予亮面镀铬金属材质，还原金属部件的反光特性，轮胎采用黑色哑光橡胶材质，添加细微的颗粒质感表现橡胶的粗糙触感，前叉、传动护罩等部件采用黑色哑光工程塑料材质，区分不同部件的材质差异。渲染场景采用简洁的浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮整车轮廓，辅光弱化阴影死黑区域，轮廓光勾勒车架边缘线条，最终呈现出结构清晰、质感真实的山地自行车三维模型，完整还原了真实山地自行车的所有结构特征与部件比例。
