山地自行车轮组带碟刹结构三维设计

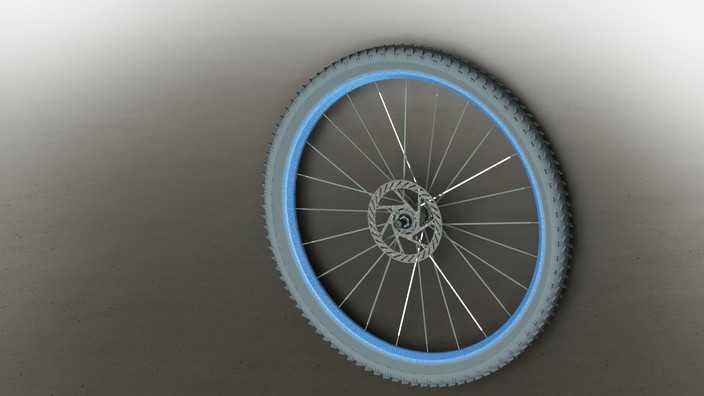

本作品为山地自行车轮组的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构的精准复刻，首先以轮组的轴心为基准原点，依次搭建花鼓主体、碟刹安装座、辐条固定孔位的基础特征，对花鼓内部的轴承安装位、塔基卡位结构做了等比例还原，保证各装配位置的尺寸公差符合实际自行车零部件的装配标准。轮圈部分采用双层铝合金车圈的截面轮廓进行拉伸成型，精准还原了车圈的胎边卡槽、辐条 nipple 安装沉孔结构，胎边卡槽的弧度、深度完全匹配山地车外胎的装配需求，可直接用于后续外胎装配的模拟验证。辐条采用等径钢丝的结构特征，通过圆周阵列配合角度偏移的方式完成32根辐条的排布，精准还原了山地车轮组常见的三交叉编法，每根辐条的两端分别与花鼓耳、车圈孔位做了配合约束，真实还原实际轮组的受力传导结构。碟刹盘片采用六钉固定结构，盘片的散热镂空槽、摩擦工作面的纹理都做了细节建模，六颗固定螺丝的孔位与花鼓碟刹座的孔位完全对应，可直接模拟碟刹组件的装配流程。外胎部分采用山地车粗齿越野胎的轮廓建模，还原了胎面的防滑颗粒排布、胎侧的厚度层次，颗粒的高度、间距都参考真实越野轮胎的设计参数。材质渲染阶段，为不同部件匹配了对应的物理材质：花鼓、碟刹盘采用磨砂金属材质，还原铝合金阳极氧化的哑光质感；辐条采用亮面镀铬金属材质，还原钢丝辐条的高反光特性；车圈边缘做了蓝色阳极氧化的材质处理，胎体采用黑色哑光橡胶材质，胎面颗粒做了细微的粗糙质感调整，模拟橡胶轮胎的表面触感；整体渲染采用柔光侧打光的方案，突出轮组的结构层次与材质差异，清晰展现各部件的装配关系与细节特征。设计过程中重点考量了轮组的结构合理性，所有部件的尺寸比例、连接结构都参考市售主流山地车轮组的参数，可用于自行车结构教学、轮组受力模拟分析、产品外观展示等场景，建模过程中保留了所有特征的参数化历史，可根据需求调整轮径大小、辐条数量、碟刹规格等参数，适配不同类型自行车的轮组设计需求。
