阿布机器人竞赛油田场地沙盘结构

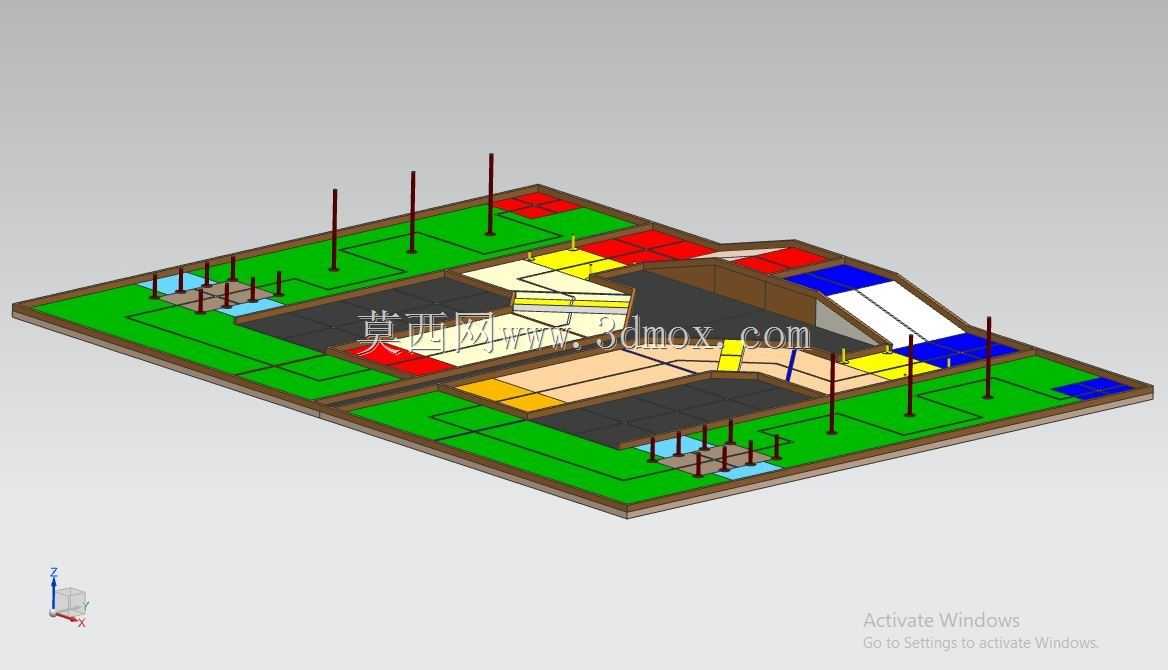

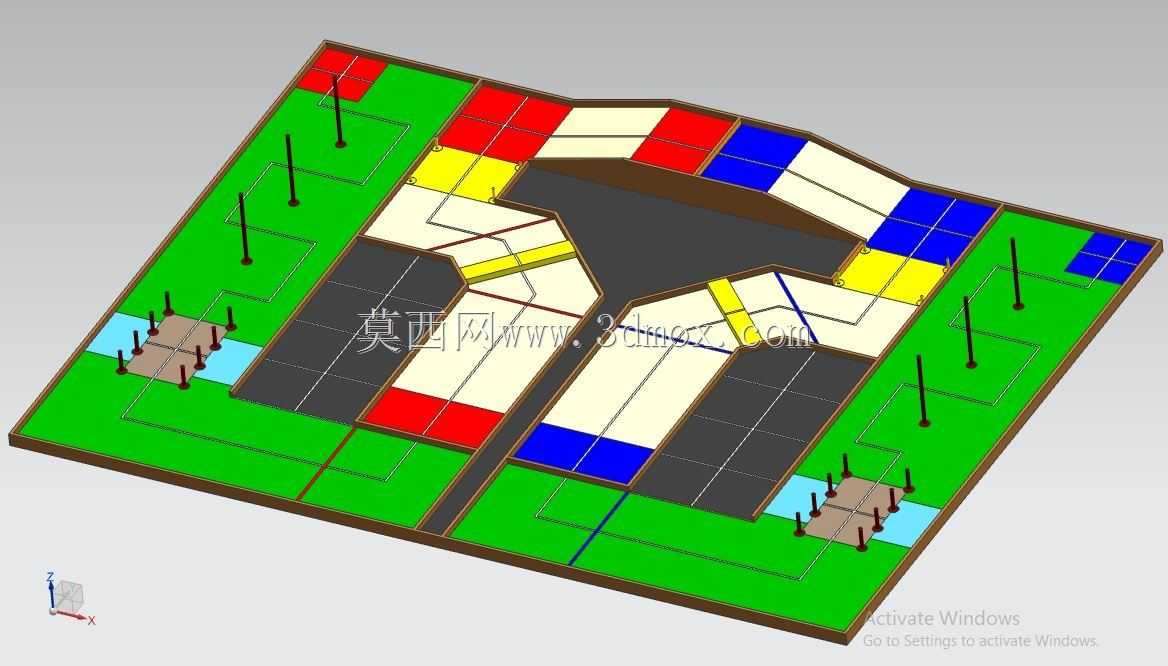

这套场地结构主要面向青少年机器人竞技赛事的油田主题任务场景搭建，整体采用等比例缩放的实景还原思路，把陆上油田开采作业区的核心功能区块做了模块化拆分，方便参赛队伍在赛前完成机器人路径规划、任务动作调试的全流程验证。从结构布局来看，场地外围设置了等距分布的立式桩杆，对应实际油田作业区的边界标识与管线桩位，桩杆的安装孔位统一采用标准孔径，安装时直接卡入底板预留的沉孔即可，不需要额外粘接固定，拆装后可以重复用于不同场次的赛事布置。场地内部用不同色块做了功能区划分，绿色区域对应油田井场的绿化隔离带与巡检通道，黑色硬质区块对应井场的设备安装平台与重型车辆通行路面，红、蓝、黄等亮色区块则对应不同的任务触发点位，包括模拟采油树操作位、原油转运接驳位、管线巡检打卡点等，每个色块的边缘都做了圆角过渡，避免机器人轮组经过时出现卡滞。场地中间的高低落差结构模拟了油田作业区的地形高差，坡道的倾斜角度经过反复校准，既符合实际油田场地的缓坡特征，也能适配常规轮式机器人的爬坡能力，不会出现坡度太大导致机器人倾覆、或者坡度太小失去任务考核意义的问题。四个角位设置的小型结构组对应油田的井口装置与阀组区，每个结构的安装位置都预留了足够的操作空间，机器人在完成阀门模拟操作、采油部件模拟拆装等任务时，不会和周边结构发生干涉。底板采用拼接式设计，单块板的尺寸符合常规竞赛桌的安装边界，拼接处采用企口咬合结构，拼装后平面度误差控制在较小范围内，不会出现接缝处高低差影响机器人行走精度的问题。所有凸起结构的边缘都做了倒角处理，没有尖锐棱角，既避免调试过程中剐蹭损坏机器人外壳，也符合赛事场地的安全要求。在设计过程中，每个功能区的间距都严格按照竞赛规则的任务要求设定，路径宽度适配主流教育机器人的轮距范围，不管是采用差速驱动还是麦克纳姆轮的机器人，都能在通道内完成转向、直行等基础动作。场地表面的纹理模拟了实际油田场地的硬化路面质感，摩擦系数经过调整，既不会因为太滑导致机器人轮组空转，也不会因为摩擦力过大增加机器人的行走负载。
