平行臂式平面作业执行机构结构设计

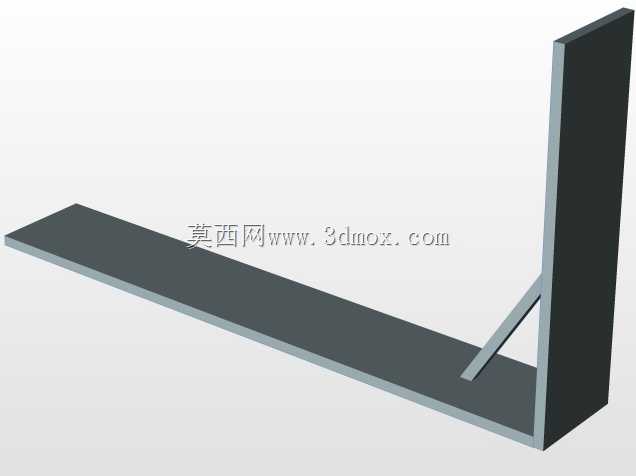

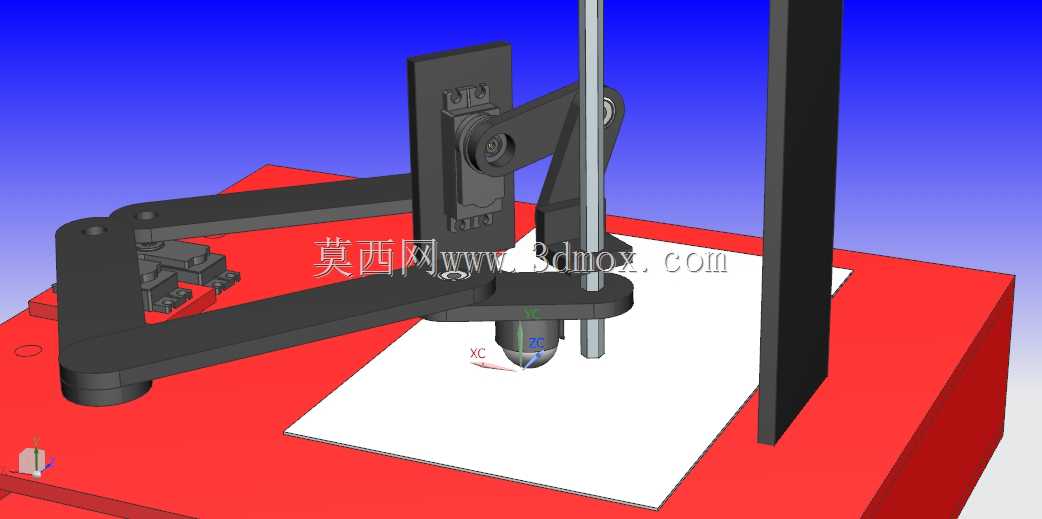

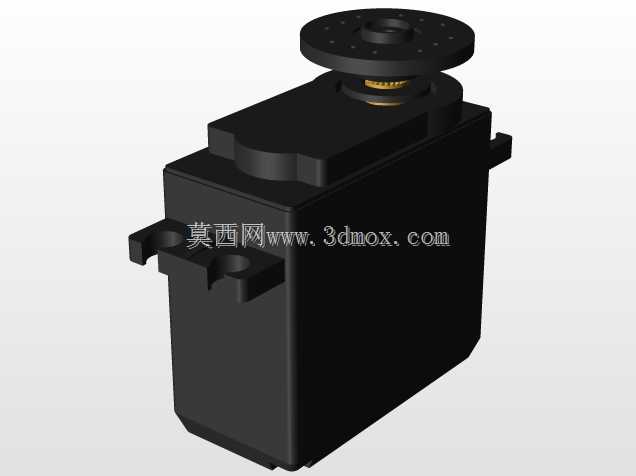

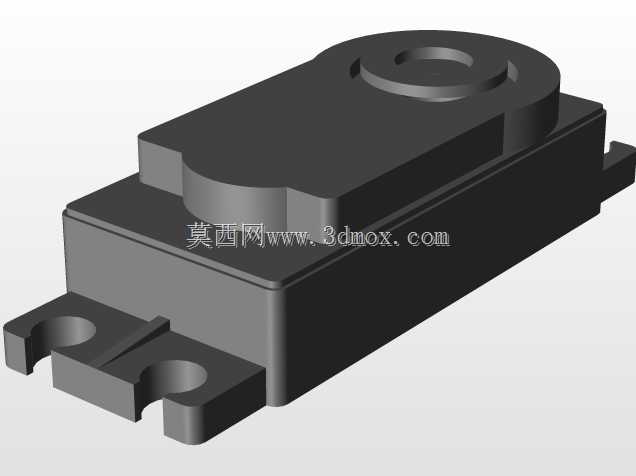

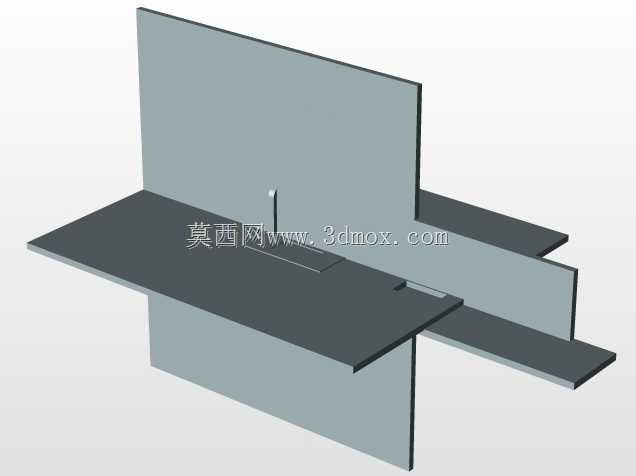

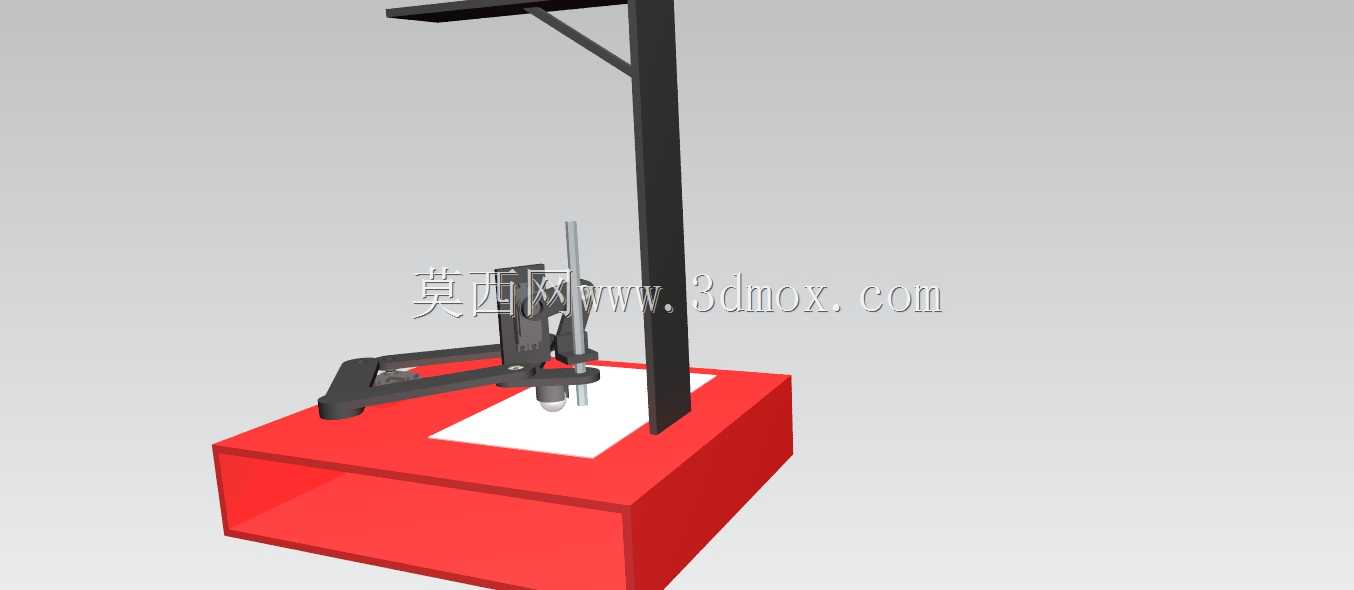

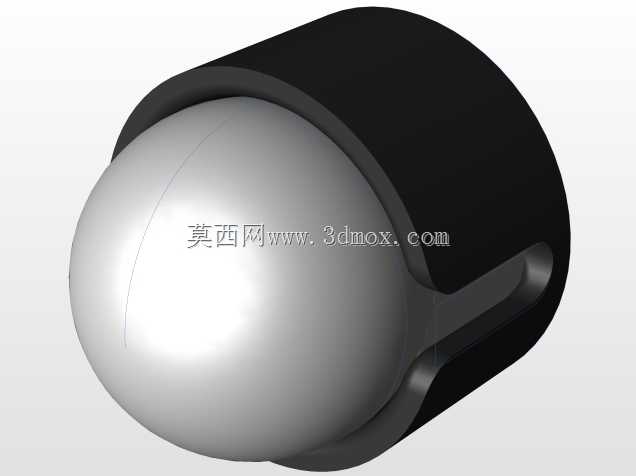

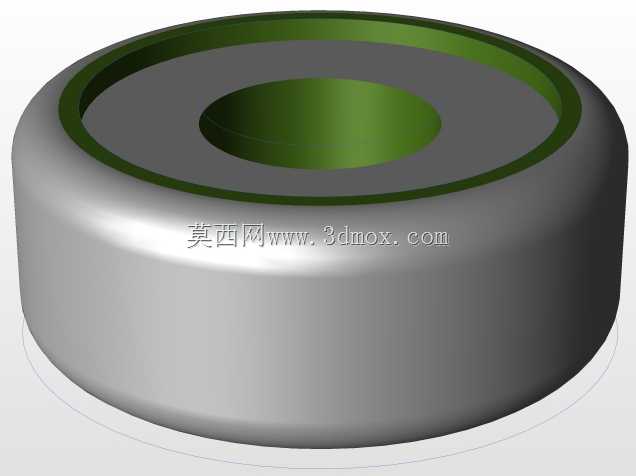

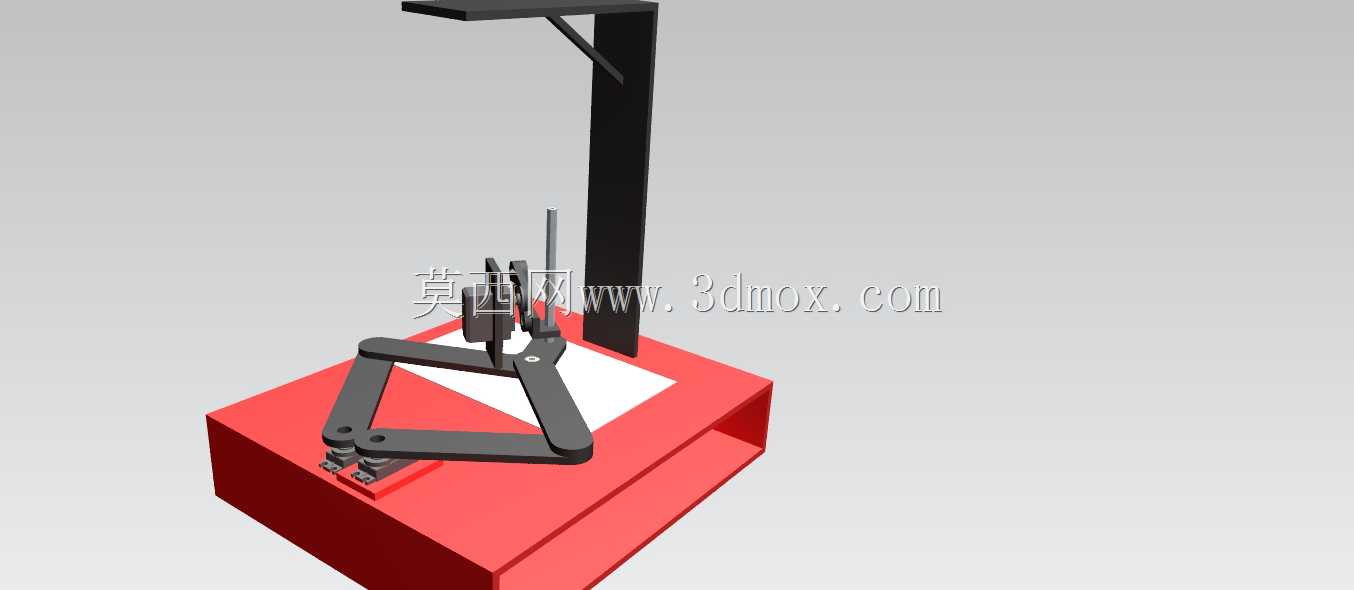

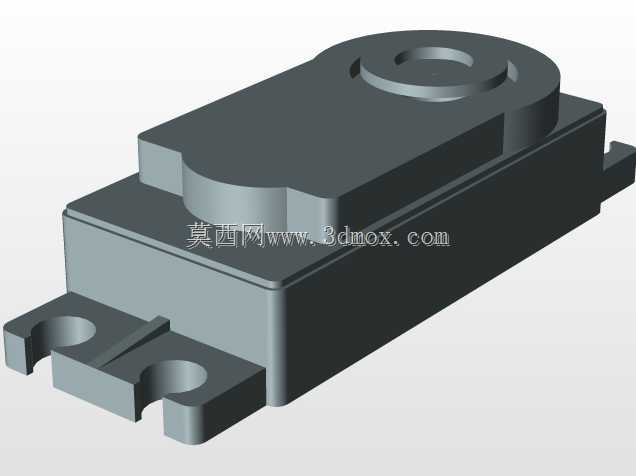

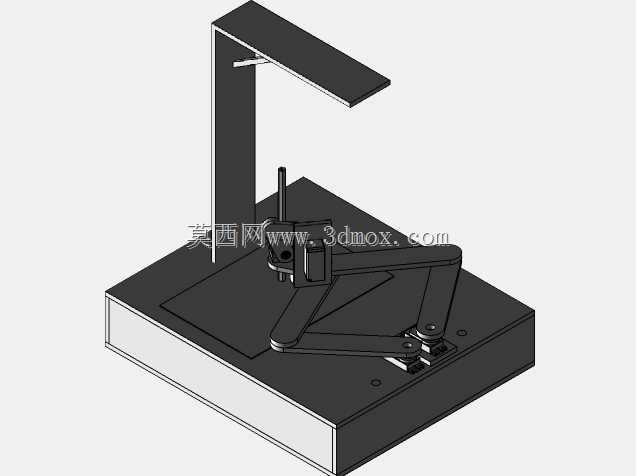

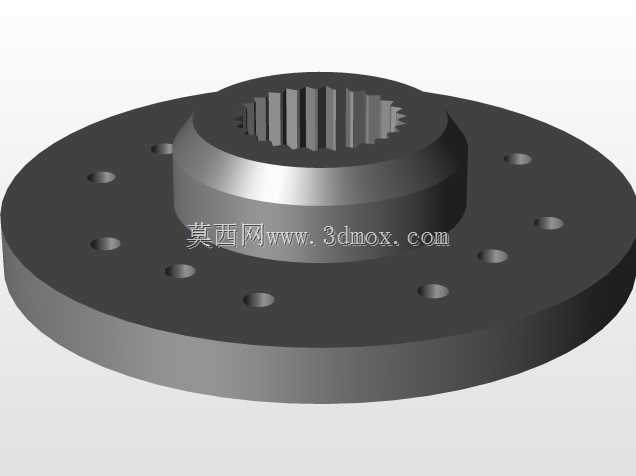

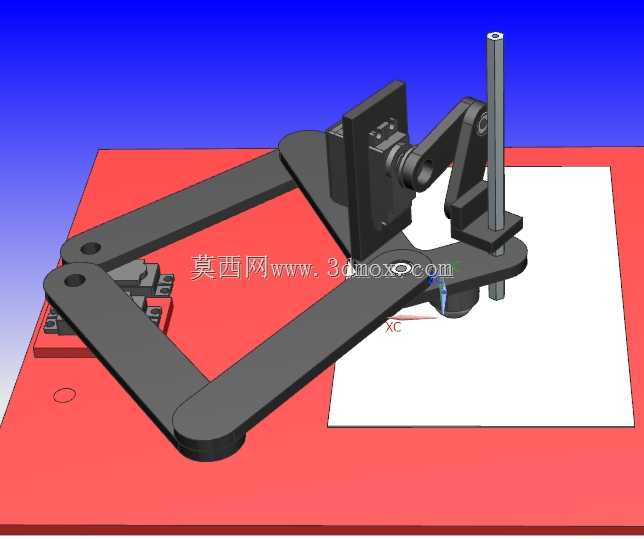

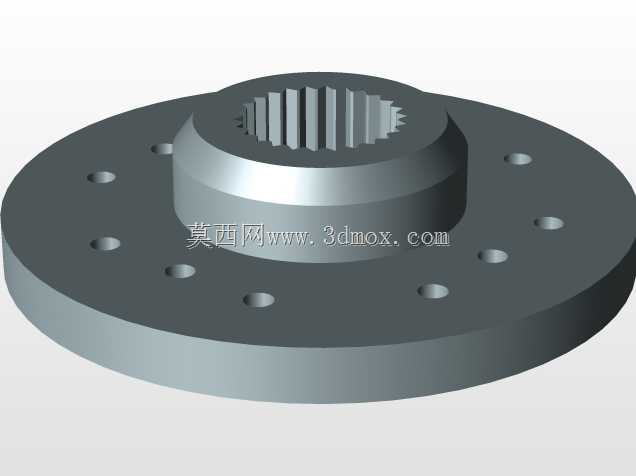

这款平行臂结构的执行机构，核心针对平面范围内的高精度点位作业场景设计，常见应用覆盖3C电子产线的小件搬运、PCB板点胶轨迹作业、小型零件的平面分拣、薄型工件的涂胶贴合等工位，相比多关节串联臂，它的运动链路更短，平面内的运动刚性更突出，不会出现串联臂末端累计误差放大的问题。从结构设计逻辑来看，它采用平行四边形连杆的联动原理，通过两组对称布置的长臂铰接形成闭合运动链，驱动端布置在基座固定位置，不需要将驱动电机随臂杆运动，能大幅降低运动部件的整体惯量，提升高速往复作业时的动态响应速度，同时平行四边形的几何约束能保证末端执行器始终保持垂直于作业平面的姿态，不需要额外增加姿态调整的驱动轴，就能满足笔型作业工具的垂直作业要求，比如点胶阀、吸盘、焊笔这类工具的安装姿态需求。安装边界上，基座的固定孔位采用对称排布设计，可直接适配常见的铝型材工作台台面安装，臂杆完全展开时的作业覆盖范围为扇形平面区域，收回时的整体占地尺寸紧凑，不会占用过多产线安装空间，臂杆的铰接位置全部采用耐磨衬套配合销轴的连接方式，长期往复运动下的间隙可控，维护时仅需定期检查衬套磨损量即可，不需要复杂的校准流程。末端的安装位预留了标准的工具装夹接口，可直接快换不同的作业执行端，不需要重新调整连杆的运动参数，驱动端的安装位适配常规的伺服旋转电机，通过减速机构直接驱动主动臂杆，传动链路没有冗余的齿轮换向结构，反向间隙能控制在极小范围内，保证平面轨迹作业的位置精度。在实际产线适配中，这类平行臂结构的运动速度比同负载等级的串联关节臂更快，因为运动部件重量低，加减速阶段的冲击更小，适合短节拍、高频次的平面往复作业，比如小尺寸零件的上下料、标签的平面贴合、小型工件的检测点位移动等场景，同时它的结构零件多为平板类加工件，加工工艺性好，臂杆采用铝合金板材加工即可满足刚性要求，不需要复杂的铸造或者五轴加工工序，制造成本相比多关节机器人更低，适合中小规模产线的自动化改造场景。结构设计时特意将走线槽集成在臂杆的内侧空间，驱动线缆和末端工具的气管、信号线都可以沿臂杆内侧排布，不会在运动过程中出现线缆拖拽、剐蹭的问题，运动过程中没有外漏的管线，作业安全性更高，不会出现管线缠绕到周边工装的隐患。
