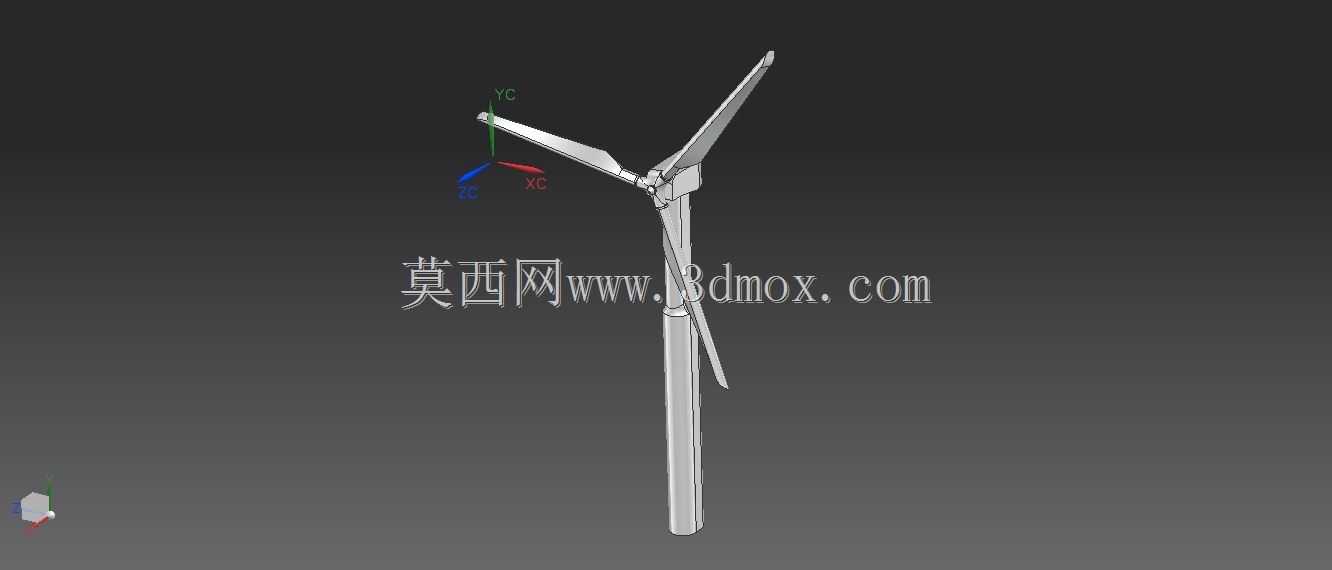

水平轴三叶片风能转换设备结构设计

这款风能转换设备的结构设计，首先要匹配沿海开阔地带的风能捕获需求，这类区域常年平均风速稳定，湍流强度低，适合采用上风向三叶片的布局形式，避免下风向结构带来的塔影效应影响叶片受流均匀性。从结构组成来看，高耸的圆柱形塔筒承担整个上部机组的承重，同时将风轮抬升到距离地面足够的高度，避开近地面的风切变影响，塔筒的分段连接法兰位置需要匹配现场吊装的作业边界，单段长度不能超过常规运输车辆的装载限值，底部法兰的安装孔位要对应混凝土基础的预埋螺栓排布，保证安装时的同轴度误差控制在工程允许范围内。风轮部分的三个叶片采用翼型截面渐变设计，从叶根到叶尖的弦长逐步收窄，扭转角也随展长方向连续变化，目的是让不同半径位置的翼型都能处于最佳攻角区间，尽可能提升风能捕获效率，叶根位置的连接结构采用预埋螺栓套的形式，与轮毂的变桨轴承配合，可根据实时风速调整叶片桨距角，在额定风速以上维持输出功率稳定，风速超出切出风速时顺桨停机，保护设备结构不受过载破坏。轮毂采用铸造成型的球面结构，三个安装接口呈120度均匀分布，内部预留变桨驱动机构的安装空间，同时要做等强度设计，在保证结构刚度的前提下尽可能降低自重，减少塔筒顶部的载荷负担。机舱部分位于塔筒顶端与轮毂连接的位置，内部集成主轴、齿轮增速机构、发电单元以及偏航系统，偏航系统通过回转支承与塔筒顶部连接，可根据风向传感器的信号驱动机舱转动，让风轮始终正对来风方向，避免偏航误差带来的功率损失与额外载荷。在设计过程中需要重点校核各部件的疲劳寿命，因为设备长期处于交变风载荷作用下，叶片、塔筒、轮毂的连接位置都是应力集中的关键区域，需要通过圆角过渡、加强筋布置来分散应力，同时要考虑极端台风工况下的载荷校核，保证结构在极端风速下不会发生屈曲破坏。这类设备的安装选址需要避开周边高大建筑物的尾流区，塔筒高度的选择要高于周边障碍物至少10米以上，保证来流的均匀性，日常运维时可通过塔筒内部的爬梯到达机舱位置，对内部传动部件、润滑系统进行定期检查维护，叶片表面需要做耐候性涂层处理，抵御沿海区域高盐雾、高湿度环境的腐蚀，延长设备的整体使用寿命。
