可调节重量式健身哑铃三维设计作品

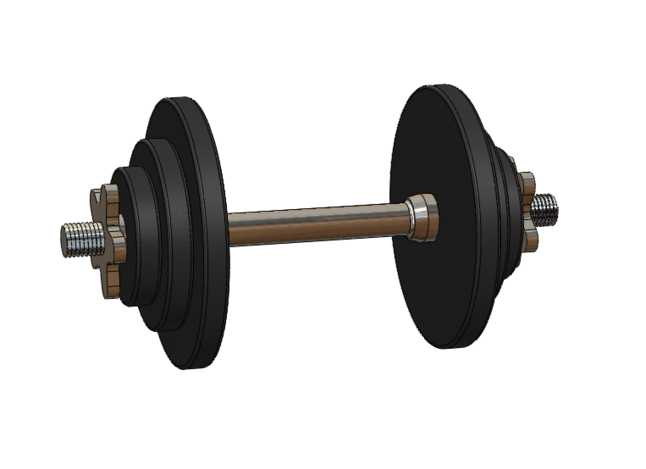

本作品为可调节重量式健身哑铃的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心的握持杆身入手，按照人体工学握持尺寸确定杆身直径与有效握持长度，杆身两端加工有标准外螺纹结构，用于匹配锁紧螺母实现配重片的固定。建模过程中对每一处结构细节都做了还原：杆身与配重片接触的位置设计有定位轴肩，避免配重片安装后出现径向晃动；两端的锁紧螺母采用六角带防滑滚花的结构设计，既可以通过扳手辅助锁紧，也支持使用者徒手旋拧调节，螺母外侧额外设置了防松挡片结构，防止训练过程中螺母松动滑脱引发安全问题。配重片部分采用等厚度不同外径的圆盘式设计，不同重量规格的配重片通过外径尺寸做直观区分，每片配重片中心的安装孔与杆身采用小间隙配合，既保证拆装顺畅，又避免安装后出现过大旷量。材质与渲染阶段，杆身部分赋予磨砂镀铬金属材质，模拟真实健身器材的金属握杆质感，表面添加细微的磨砂纹理避免高反光带来的廉价感，同时还原金属材质的厚重反光特性；配重片部分赋予哑光黑色铸铁材质，表面添加细微的铸造颗粒纹理，还原黑色配重片的真实触感与视觉效果；锁紧螺母部分采用亮面镀铬材质，与杆身的磨砂质感形成视觉区分，突出结构的功能性分区。渲染阶段采用影棚柔光布光，主光源从斜上方45度投射，打出哑铃整体的结构轮廓，辅光源从两侧补光消除结构死角的死黑区域，底部添加柔和的接触阴影，让模型呈现出放置在平面上的真实重量感，背景采用纯白色突出产品本身。设计思路上围绕家用健身场景的核心需求，摒弃固定重量哑铃需要多组购置的弊端，通过增减配重片实现多档位重量调节，覆盖从新手入门到进阶训练的不同重量需求，整体结构拆装便捷，锁紧结构安全可靠，所有零部件均采用标准化尺寸设计，后续可直接导出工程图用于生产加工，模型同时保留了完整的参数化特征，方便后续根据不同使用需求调整杆身长度、配重片重量规格等参数，适配不同人群的使用习惯。
