微型USB母座连接器精密结构设计

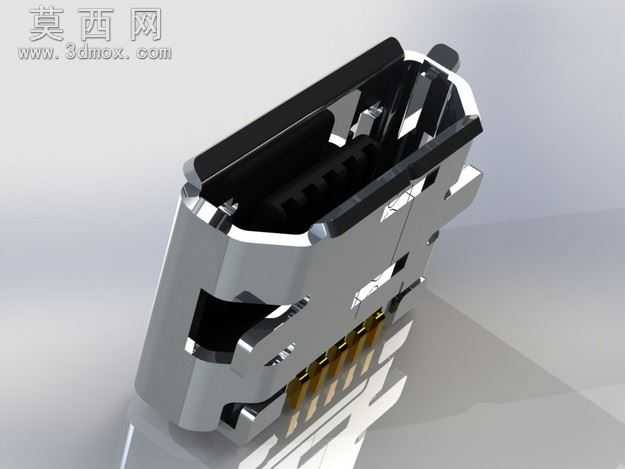

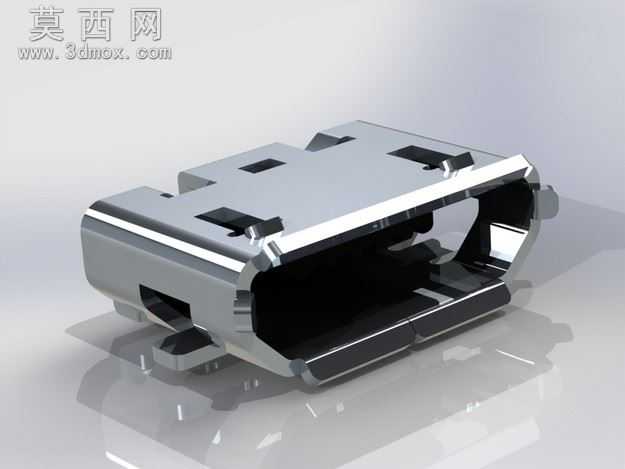

本作品为微型USB母座连接器的三维结构设计，建模过程严格参考Molex官方公开的产品尺寸参数，完整还原了该型号连接器的全部结构细节。建模阶段采用自顶向下的设计思路，首先搭建整体装配骨架，确定母座的外部轮廓尺寸、插接口深度、引脚排布基准，再逐一拆分各个零部件进行独立建模，确保各部件之间的装配公差符合电子接插件的行业标准。模型完整还原了金属屏蔽外壳的卡扣结构、定位弹片、焊接固定脚，外壳部分通过钣金特征建模，精准呈现了冲压成型的弯折结构、侧边的防脱卡扣以及表面的定位凹槽，还原了金属外壳包裹内部绝缘基座的装配关系。内部绝缘胶芯部分采用实体建模，精准绘制了端子卡槽的排布位置、胶芯与外壳的配合卡扣，以及胶芯尾部的引脚出线槽结构，确保胶芯与金属外壳装配后无松动错位。导电端子部分按照微型USB接口的标准引脚定义，逐一绘制了每个接触弹片的弯折弧度、接触点凸起位置、尾部焊接引脚的长度与宽度，还原了端子装配入胶芯后的过盈配合结构，确保弹片的弹性形变空间符合实际插拔使用的需求。材质与渲染阶段，金属屏蔽外壳赋予哑光镀镍金属材质，调整反射参数还原五金冲压件的细腻金属质感，绝缘胶芯赋予耐高温黑色工程塑料材质，添加细微的颗粒质感还原塑胶注塑件的表面效果，导电端子赋予镀金接触层与镀锡焊接脚的差异化材质表现，通过光影渲染清晰呈现各部件的装配层次与结构细节。设计过程中充分考虑了该连接器的实际使用场景，对插拔受力的关键结构进行了细节优化，确保模型结构与实际量产零件完全一致，可用于电子设备接口结构验证、数码产品装配干涉检查、接插件选型参考等场景，完整呈现了板载微型USB母座的精密结构特点。
