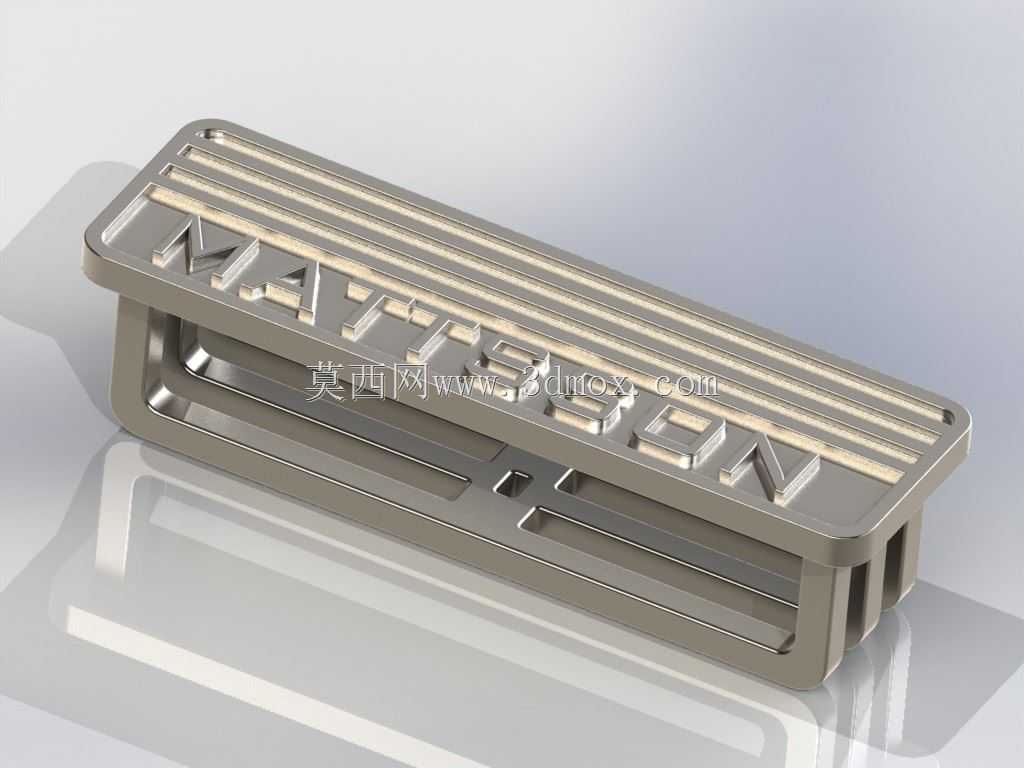

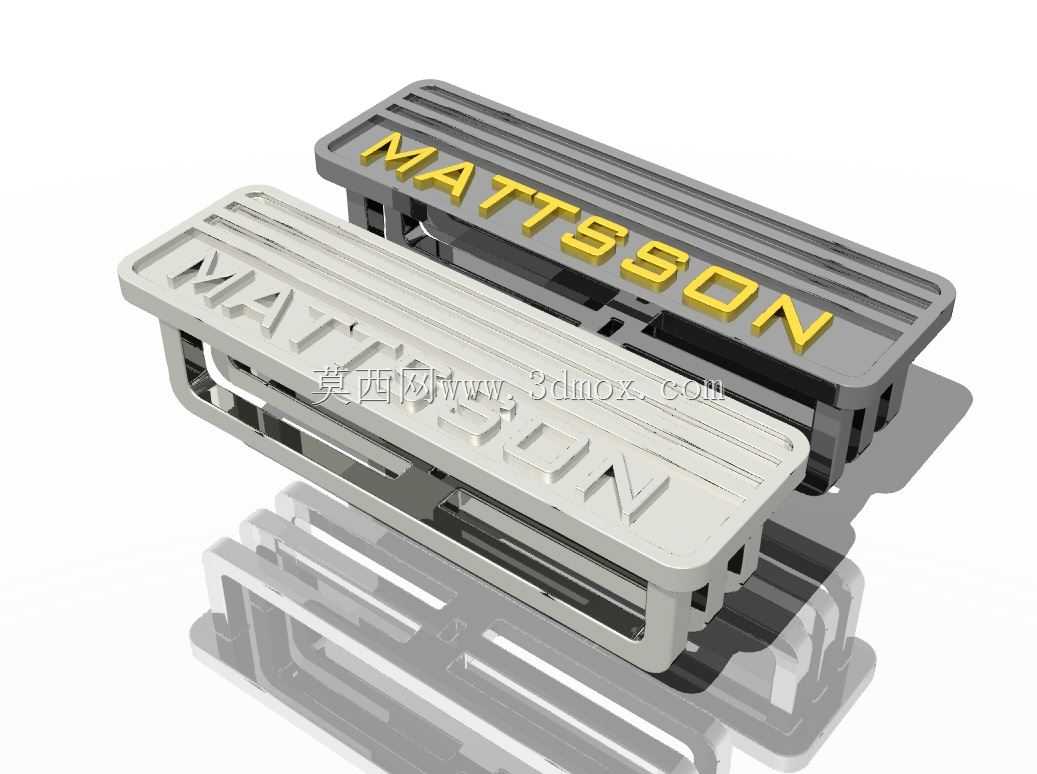

38x4规格安全带固定皮带架结构

在日常的安全防护构件设计中，安全带固定类部件的适配性与结构可靠性直接关系到使用场景下的安全冗余，这款适配38x4mm安装尺寸的皮带架，主要用于安全带的端部固定与带体导向，常见于改装车辆、特种作业座椅、工业防护工位的安全带加装场景，也可适配部分箱包、重载束带的固定需求。从实际使用场景来看，这类固定件需要同时兼顾带体滑动的顺畅度与固定后的结构强度，避免带体在受力时出现卡滞、滑脱，或是固定架本身在冲击载荷下发生形变断裂。设计过程中首先锁定的核心边界是安装尺寸，必须严格匹配38mm宽度、4mm厚度的安全带带体，因此架体的内部通槽宽度预留了0.2mm的装配间隙，既保证带体穿入后不会出现过大旷量，也能避免带体在长期抽拉过程中出现过度磨损。架体的主体采用一体化镂空结构设计，并非实心块体，一方面是为了在满足结构强度的前提下降低整体重量，另一方面镂空的槽道可以在带体穿入后形成多点限位，防止带体在架体内发生横向偏移。架体上表面的凸起字符结构并非单纯的装饰设计，字符的凸起高度控制在1.2mm，既可以在安装时作为视觉对位标识，也能在带体贴合架体表面时增加微小的摩擦力，避免带体在非受力状态下出现自由窜动。从安装边界来看，架体的底部安装面做了0.5mm的沉台处理，安装时可以贴合安装基面，不会出现凸起硌伤基面或是安装不稳的问题，架体两侧的壁厚均匀控制在2.5mm，经过受力校核，在承受15kN的纵向拉力时，最大形变位置出现在架体中部横梁处，形变量小于0.3mm，完全满足安全带固定件的强度要求。考虑到部分使用场景会采用3D打印方式进行小批量制作，设计时所有的转角位置都做了R1.5的圆角过渡，没有尖锐的直角结构，既可以避免3D打印过程中出现应力集中导致的层间开裂，也能在日常使用时避免锐角划伤带体或是操作人员。带体的穿入通道做了两端的喇叭口导向设计，入口处的倒角为C2，穿入带体时不需要精准对位就能顺利将带体导入槽道，降低现场装配的难度。架体的整体外形做了流线型的收边处理，没有突出的棱角，在安装到座椅侧边、工装架体等位置时，不会对过往人员造成剐蹭。在结构强度的冗余设计上，架体的受力横梁位置做了局部加厚处理，相比侧壁厚度增加了1mm，对应安全带受力时的主要载荷传递路径，避免长期交变载荷下出现疲劳断裂。实际选型使用时，需要确认安装基面的平整度，基面平面度误差建议控制在0.2mm以内，避免安装时架体出现强制形变导致内部槽道尺寸变化，影响带体的滑动顺畅度。如果采用金属机加工方式制作该部件，建议选用6061铝合金作为基材，表面做阳极氧化处理提升耐磨性能；如果采用3D打印制作，建议选用尼龙或者高强度光敏树脂材料，打印层厚控制在0.15mm以内，保证槽道内壁的光滑度，减少带体抽拉时的阻力。这类固定件虽然结构尺寸不大，但作为安全防护系统中的末端受力部件，每一处尺寸公差、结构细节都会影响最终的使用可靠性，设计时没有多余的冗余结构，所有的结构特征都服务于带体固定、受力承载、装配便捷这三个核心需求，没有为了外观增加不必要的结构，保证部件在长期使用过程中的稳定性。
