带滚柱轴承结构的外啮合齿轮泵

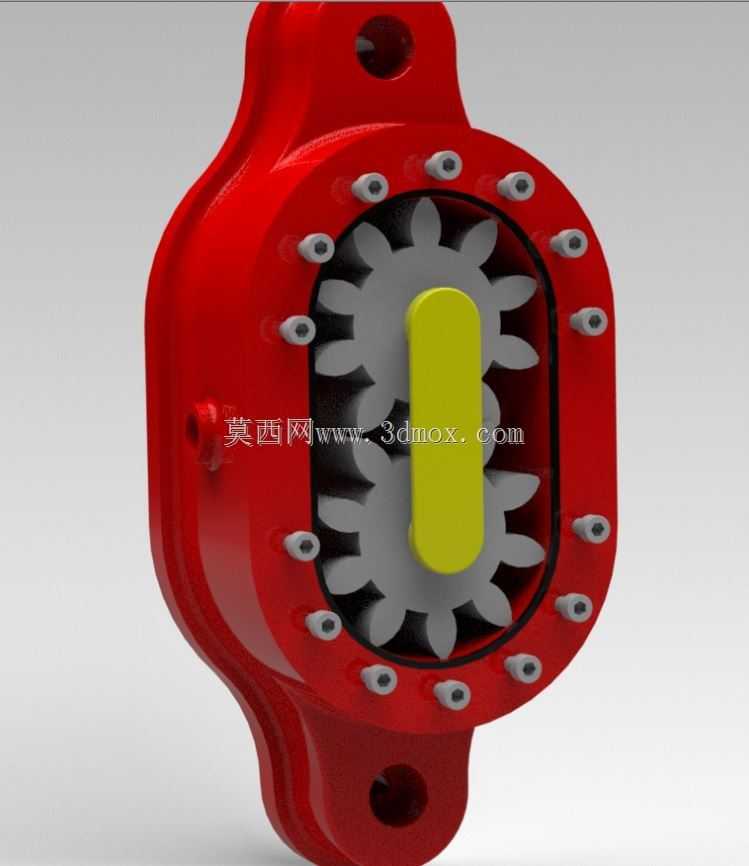

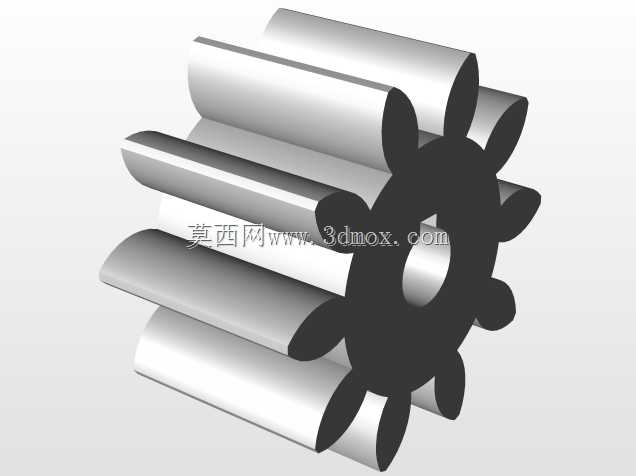

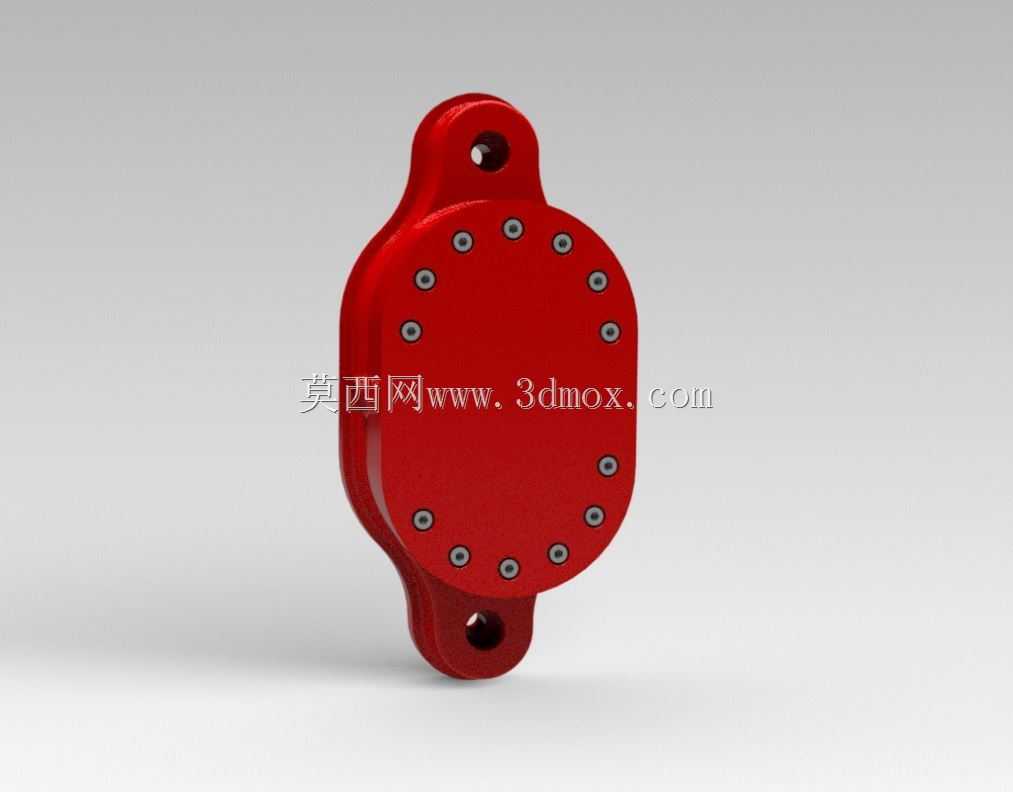

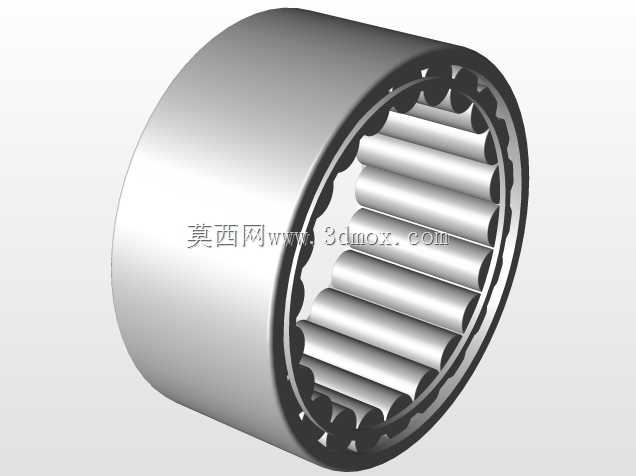

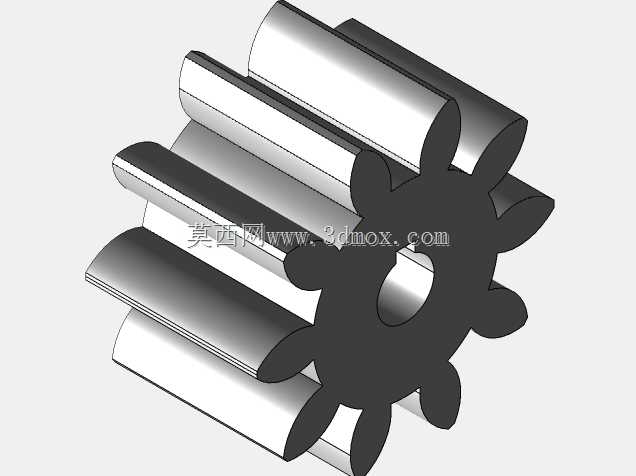

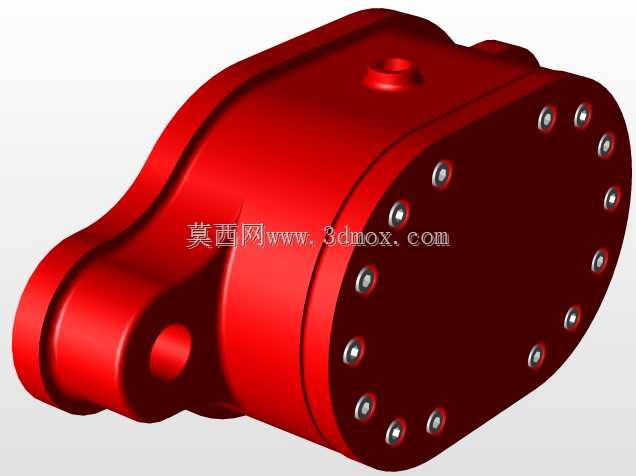

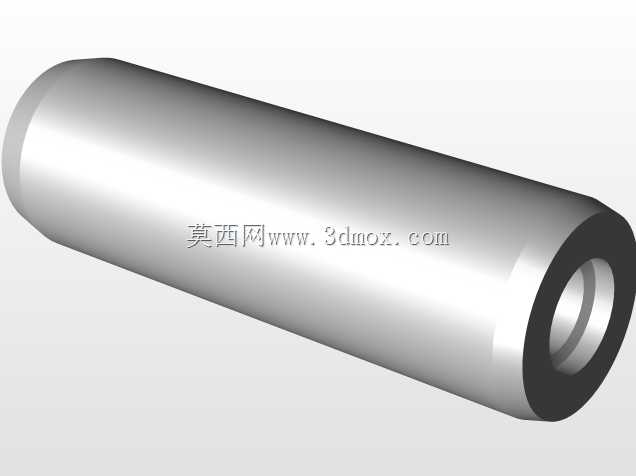

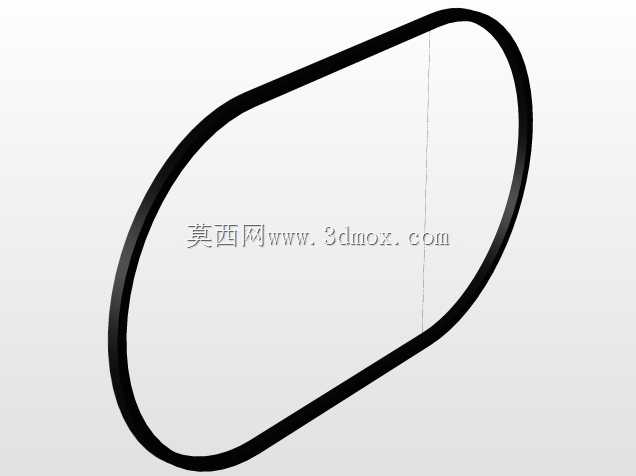

这款带滚柱轴承的外啮合齿轮泵，是液压系统与低压流体输送场景中十分常见的动力元件，广泛应用在工程机械液压供油、小型润滑油循环系统、农机液压动力单元、轻工机械流体输送等场景中，主要负责为系统提供稳定压力的流体输出，或是完成低粘度油品、化工介质的定量输送作业。从实际功能特性来看，该泵依靠一对参数匹配的外啮合齿轮在泵腔内的连续啮合，形成密闭容腔的容积变化来完成吸油与压油过程：齿轮脱开啮合的一侧容腔容积增大形成负压，将介质从吸油口吸入，随着齿轮转动，介质被齿槽裹挟带到压油侧，齿轮进入啮合时容腔容积减小，将介质加压从压油口排出。不同于普通滑动轴承支撑的齿轮泵，这款产品在齿轮轴两端集成了滚柱轴承结构，能够承受更高的径向载荷，在高压工况、连续长时间运转的场景下，能有效降低轴颈与支撑部位的磨损，大幅提升泵的运行稳定性与使用寿命，减少运转过程中的卡滞、泄漏风险。从设计思路来看，这款泵采用了分体式泵壳结构，壳体结合面通过一圈周向布置的紧固件完成密封锁紧，既保证了泵腔的密闭性，也方便后期拆解维护、检查齿轮磨损情况；泵体上下设置的带孔安装耳，是专门为安装固定设计的结构，能够让泵体通过螺栓稳定固定在设备安装基座上，避免运转过程中产生振动移位。进出油口采用了适配常规管路的接口尺寸，能够直接对接同通径的液压油管或输油管路，不需要额外制作转接接头。在外形与安装边界上，这款泵整体采用紧凑的椭圆柱形壳体设计，横向宽度适配多数小型设备的安装空间，纵向高度预留了齿轮啮合与轴承安装的足够空间，安装耳的孔位间距符合通用小型齿轮泵的安装尺寸规范，能够直接替换同规格的常规齿轮泵，不需要对设备安装位进行二次改造。泵体内部的齿轮采用渐开线齿形设计，啮合重合度适中，运转过程中流量脉动小，输出压力稳定，齿轮与泵腔内壁的间隙控制在合理范围，既保证了较高的容积效率，也避免了齿轮转动过程中与壳体内壁产生刮擦磨损。中间的传动键结构能够保证齿轮与传动轴的扭矩传递可靠，不会在重载工况下出现打滑、传动失效的问题。
