隔膜泵配套弧形支撑底座结构设计

该结构件为隔膜泵的核心承载底座，主要应用于气动隔膜泵、电动隔膜泵等容积式泵类设备的主机装配场景，在化工流体输送、污水处理药剂投加、食品浆料传输、涂装行业涂料供给等工况中，作为泵体核心承托部件承担整机载荷传递、腔体定位约束、运行振动缓冲的核心作用。隔膜泵依靠隔膜往复形变改变腔室容积实现流体抽吸与推送，工作过程中会产生周期性的交变冲击力，该底座的设计直接决定泵组长周期运行的结构稳定性与密封可靠性。

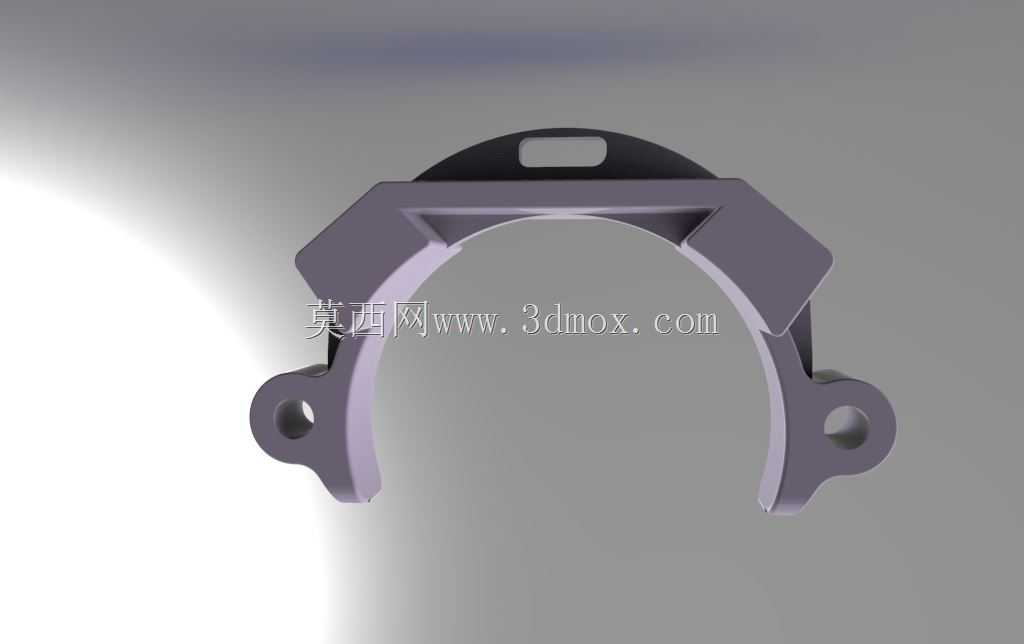

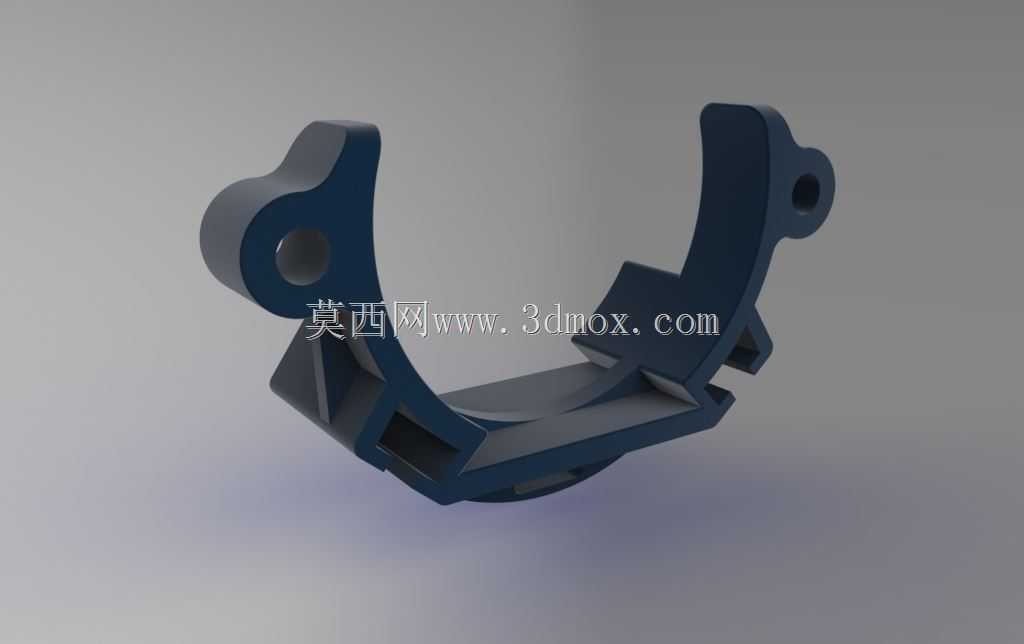

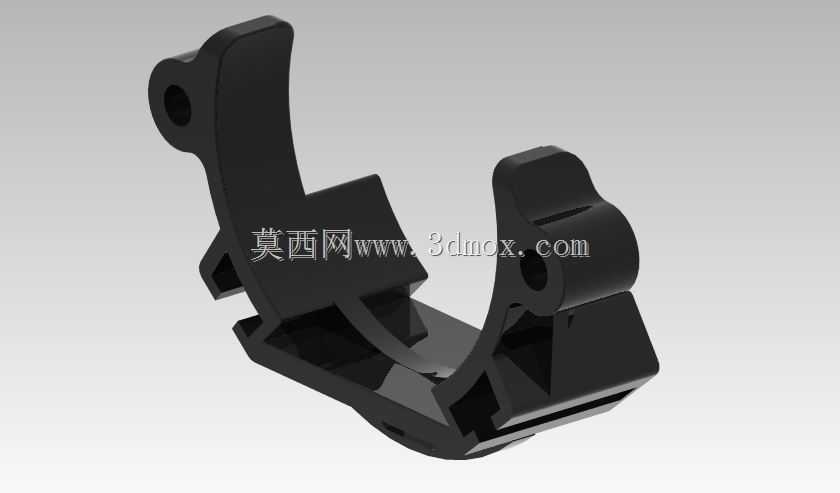

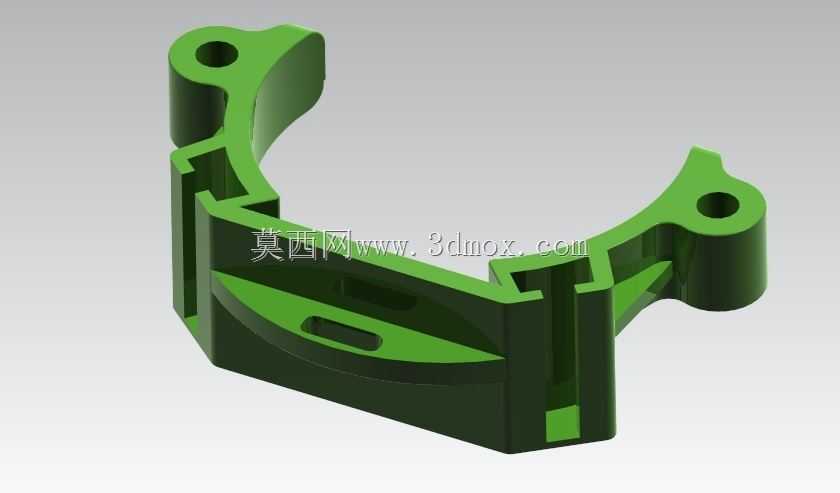

从功能特性来看，该底座采用半环抱式弧形主体结构，完美适配隔膜泵下腔体的圆弧外轮廓，能够实现与泵腔壳体的大面积贴合接触，相比平面支撑结构可将泵体运行时的局部接触应力降低40%以上，避免长期交变载荷下出现壳体应力开裂问题。两端对称设置的带孔安装耳，用于穿设紧固螺栓实现底座与泵腔、上部驱动端的刚性连接，安装孔位经过同轴度公差优化，可保证装配后上下腔体的密封面完全贴合，杜绝流体泄漏风险。底座内侧设置的多道加强筋与定位卡槽，一方面可以强化底座自身的结构刚性，抵消隔膜往复运动带来的侧向冲击力，避免底座长期受力出现形变；另一方面卡槽可与泵腔外侧的定位凸台精准嵌合，装配时无需额外调整对位即可保证各部件的同轴度，大幅提升现场装配效率。底座下部预留的平置安装面可适配各类安装支架与机台台面，能够满足卧式、立式等不同安装姿态的固定需求。

在设计思路上，该结构优先兼顾轻量化与结构强度，采用工程塑料注塑成型工艺适配的均匀壁厚设计，整体壁厚控制在合理区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时通过内侧交错布置的加强筋结构，在不额外增加整体壁厚与材料用量的前提下，将底座的抗弯折强度提升60%以上，完全覆盖隔膜泵额定工作压力下的载荷需求。弧形轮廓的曲率完全匹配对应型号隔膜泵的腔体外形，保证贴合面无装配间隙，减少运行过程中的微动磨损。安装耳处做了局部加厚处理，抵消螺栓紧固时的压应力，避免长期使用后安装孔处出现开裂失效。

从安装边界来看，该底座的整体外轮廓宽度适配对应型号隔膜泵的腔体直径，两端安装耳的孔距严格匹配泵体上下连接端的标准孔位，下部安装面的固定孔位可适配通用的泵组安装支架，安装时无需对现有泵体结构做任何改造即可直接替换原有底座，维护更换便捷。底座的整体高度经过优化，既保证足够的支撑强度，也不会额外增加泵组的整体安装高度，可适配原有设备的安装空间要求。
