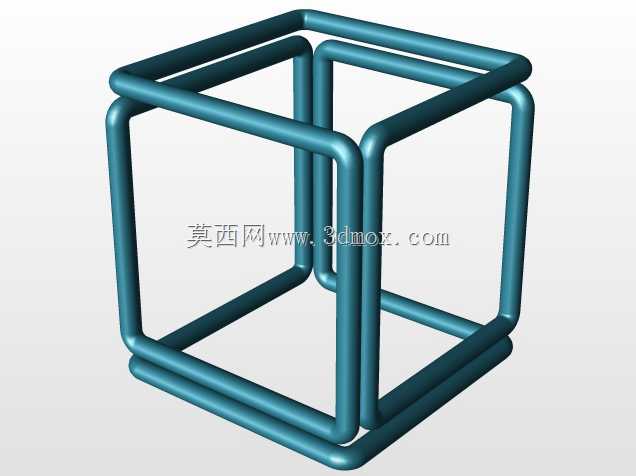

嵌套式方形弯管框架结构设计

这款嵌套式方形弯管框架结构，主要应用于工业流体输送系统的集成排布、模块化设备支撑骨架搭建以及实验室管路实训教学场景中。在实际工业生产场景里，这类一体化弯管成型的框架结构能够替代传统拼接式管路支架，既可以作为冷却介质、润滑流体的输送通路，也能凭借自身规整的立方形态为周边检测元件、小型执行器件提供稳定的安装支撑，在小型液压试验台、桌面级流体循环设备中尤为适用。从功能特性来看，该结构采用等径圆管一体弯折成型，所有转角位置均做了大圆弧过渡处理，能够有效降低管内流体输送过程中的局部阻力，避免直角弯折带来的流道突变、介质滞流问题，同时连续弯折的结构没有额外焊接拼接节点，从根源上减少了管路泄漏的风险点，提升了整体结构的密封可靠性。在设计思路上，这款结构采用内外双层嵌套的立方框架形态，内外层管路保持均匀的间距，既保证了双层管路可以独立输送不同类型的介质，也让整体框架的受力更加均匀，相较于单层方形管架，双层嵌套的结构在承受侧向冲击、垂直载荷时的抗形变能力提升明显，能够在不额外增加支撑构件的前提下提升整体结构的刚性。在外形尺寸与安装边界方面，该框架整体为正立方体形态，所有管段的弯折半径保持统一，外层框架的外轮廓尺寸规整，安装时可以直接贴合设备台面的方形安装基准，不需要额外调整定位角度，内层框架与外层框架之间预留的均匀间隙，既可以满足管卡、固定件的安装操作空间，也能为后续包覆保温层、加装传感检测元件预留足够余量，安装时仅需要固定框架底部的四个端点即可完成整体定位，适配多数小型工业设备的台面安装尺寸要求，不需要对原有设备安装面做额外改造。在实际使用过程中，这种连续弯折的管架结构还能根据实际输送需求，在对应管段位置预留接口，对接外部输入输出管路，内外层管路可以分别走不同压力等级、不同类型的介质，实现单框架完成多通路输送与支撑的双重功能，有效减少设备内部的管路零散排布问题，提升设备内部的整洁度与后期维护便利性。
