NX装配结构台钳工装夹具设计

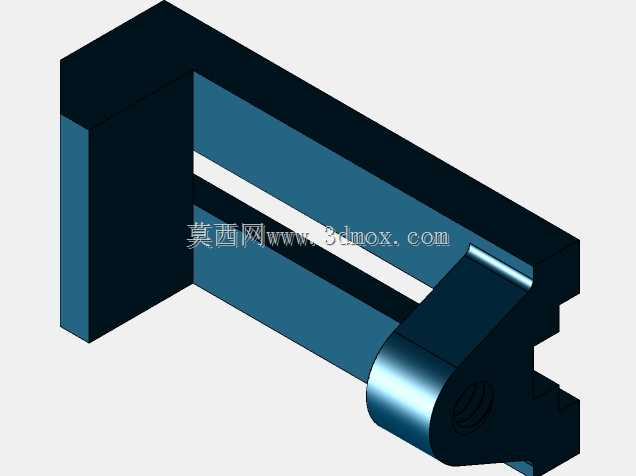

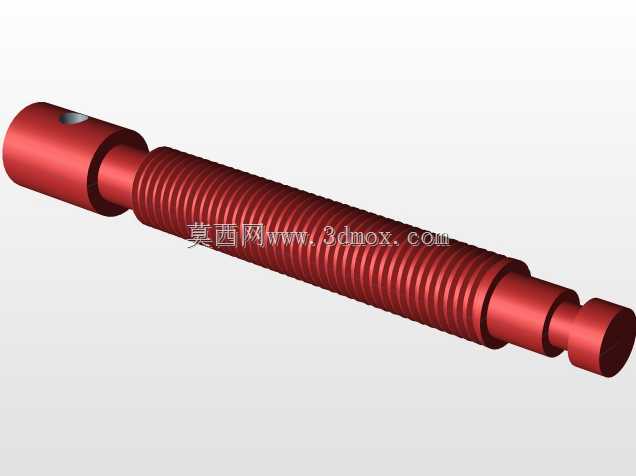

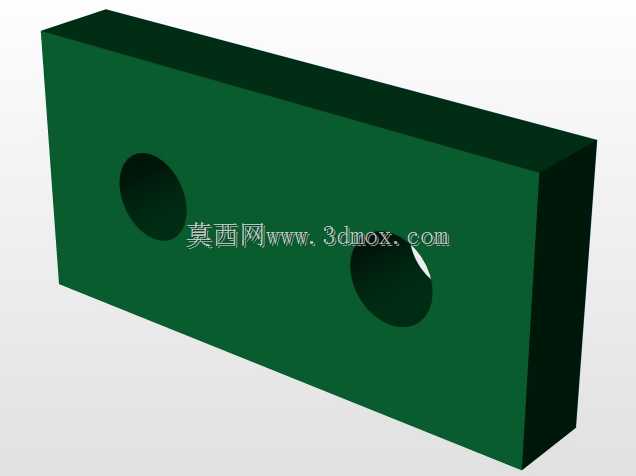

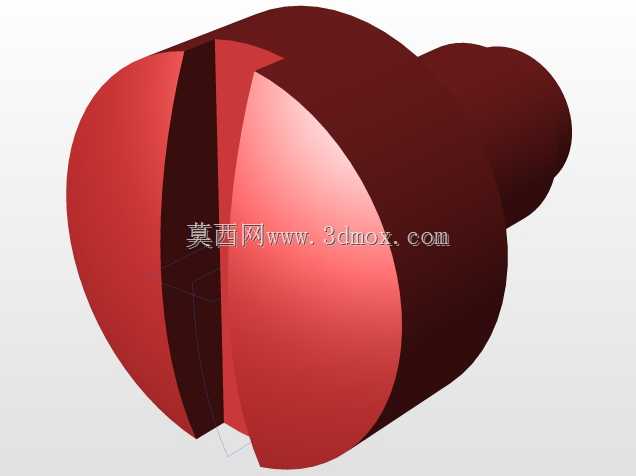

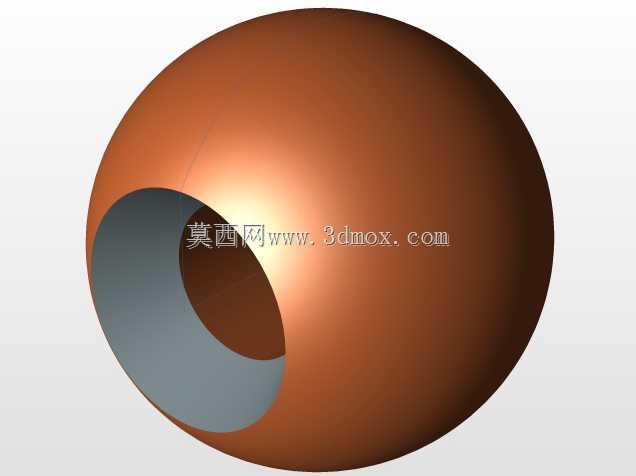

台钳是机械加工、装配维修场景中应用极为广泛的基础工装夹具，常见于钳工操作台、机床配套工位、小型零件装配流水线、五金维修站点等场景，核心作用是通过稳定的夹持力固定待加工工件，解放操作人员双手，为锯削、锉削、錾削、攻丝、套丝、零件修配、小型部件组装等作业提供稳固的操作基准，避免工件在受力作业时出现位移、晃动，保障加工精度与操作安全。这款台钳采用整体式装配结构设计，设计过程中充分考虑了实际使用的受力特性与操作便捷性，整体结构包含固定钳身、活动钳身、夹紧传动结构、钳口防护结构、底座安装结构几个核心部分，固定钳身作为整个夹具的承载基础，设计有平整的安装贴合面，可通过螺栓紧固在工作台台面，保障整体作业时的结构稳定性，不会因夹紧受力出现偏移。活动钳身与固定钳身通过导轨结构配合，传动过程中滑动顺畅无卡滞，钳口部位设计有可更换的防滑齿面结构，既可以提升夹持摩擦力，避免工件打滑，也可以在钳口磨损后单独更换，延长整体工装的使用寿命，同时针对不同材质的工件，还可加装软质钳口护垫，避免夹持过程中损伤工件表面。在功能设计上，这款台钳兼顾了大夹持行程与足够的夹紧力，可适配不同尺寸规格的小型工件夹持需求，传动结构采用螺旋进给设计，操作时通过转动手柄即可带动活动钳身平稳进给，夹紧力可通过手柄施力大小灵活调节，既可以夹持薄壁类易变形工件，也可以为重型切削作业提供足够的夹持锁紧力。外形设计上整体结构紧凑，安装边界充分适配常规钳工工作台的安装尺寸，底座预留的安装孔位符合通用工装的安装规范，可直接替换同规格的传统台钳产品，无需对工作台进行额外改造。整体结构的装配关系清晰，各部件的配合公差经过合理设计，既保障了活动部件的运动灵活性，也控制了各连接部位的配合间隙，避免长期使用后出现松动、旷量，影响夹持精度。在实际生产应用中，这款台钳不仅可以作为独立的钳工工装使用，也可作为配套夹具安装在钻床、小型铣床等设备的工作台上，为小型零件的机加工提供工件固定功能，适配多场景的工装使用需求，整体结构兼顾了实用性、耐用性与维护便捷性，符合机械加工场景对基础工装的使用要求。
