离心式鼓风机整机结构三维数模

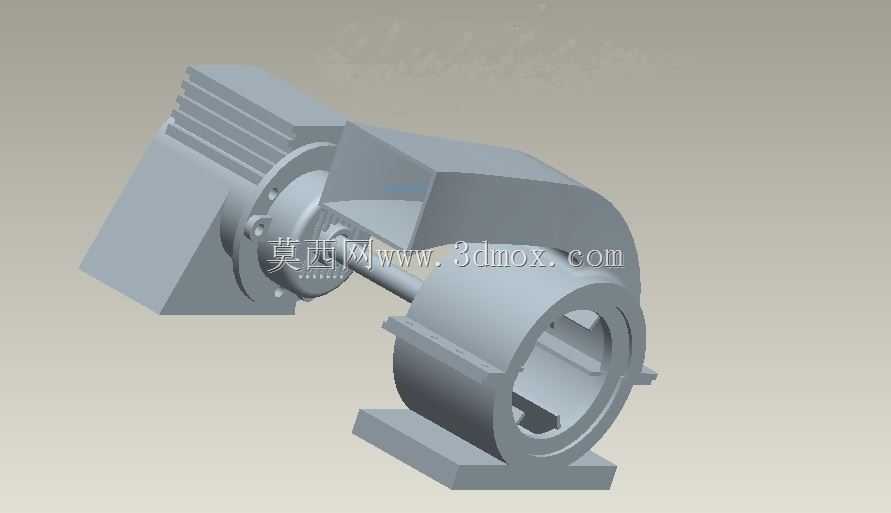

这款离心式鼓风机的三维结构，完整还原了设备从动力输入到气流输出的全部构件衔接关系，在车间通风换气、生产工序送风、环保除尘系统配套、小型锅炉鼓风、物料气力输送等场景中，这类设备都是核心的气流动力单元，负责将常压空气加压后输送到指定管路或作业空间，满足工艺环节对风压、风量的硬性要求。从结构设计逻辑来看，模型将电机与风轮蜗壳做了直连式布局，省去了中间皮带传动的冗余结构，一方面压缩了整机的轴向安装尺寸，能适配安装空间局促的设备集成场景，另一方面也减少了传动环节的动能损耗，长期运行下的能效表现更稳定。蜗壳部分采用了渐扩式流道设计，流道内壁的过渡曲面做了顺滑处理，能减少气流在壳体内的湍流扰动，降低运行过程中的气动噪音，同时让风轮甩出的高压气流能够顺着流道方向均匀汇集到出风口，避免局部涡流造成的风压损失。安装底座采用了带加强筋的平板式结构，预留的安装孔位匹配常规的设备安装螺栓规格，安装时只需核对底座的孔位间距与安装基础的预埋孔位置，就能完成快速固定，不需要额外做复杂的转接支架。模型中可以看到风轮与电机输出轴的配合采用了台阶轴定位加锁紧的结构，装配时能保证风轮的同轴度，避免高速运转时出现动平衡超差引发的整机振动问题，进风口的导流圈与风轮进口端做了小间隙配合，能减少气流进口处的泄漏损失，提升风机的容积效率。出风口的法兰结构做了标准化的尺寸设计，能直接对接同规格的通风管路，不需要现场再做法兰改制，降低现场安装的加工工作量。在设备选型配套时，可通过该模型核对整机的外形轮廓与周边管线、设备的安全间距，避免安装时出现结构干涉，也能直观查看各部件的装配关系，为后续的设备维护、易损件更换提供清晰的结构参考，针对不同的风压需求场景，还能基于该数模调整风轮的叶片角度、蜗壳的流道宽度，快速衍生出适配不同工况的变型产品结构。
