三角摇臂式控制臂机械构件设计

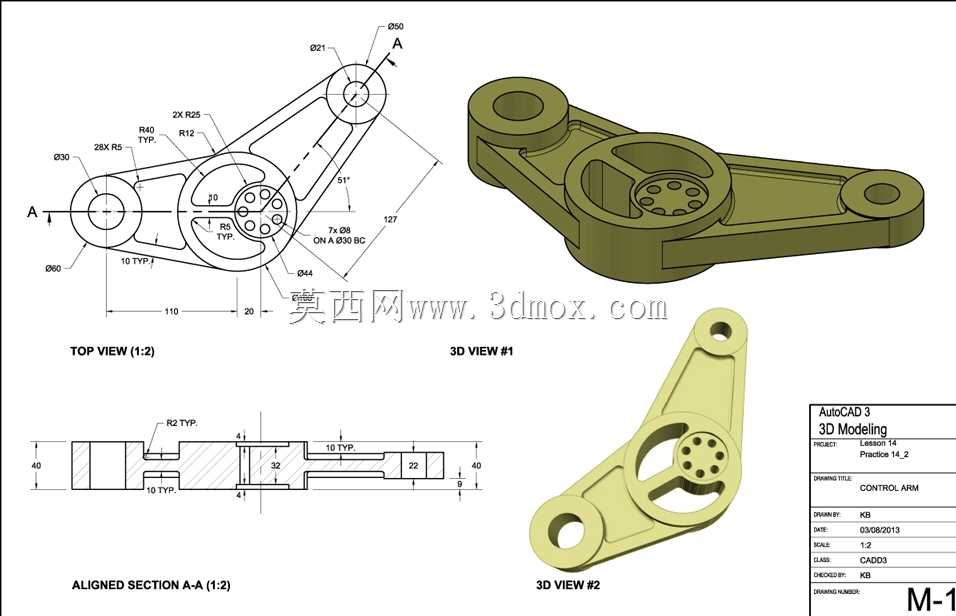

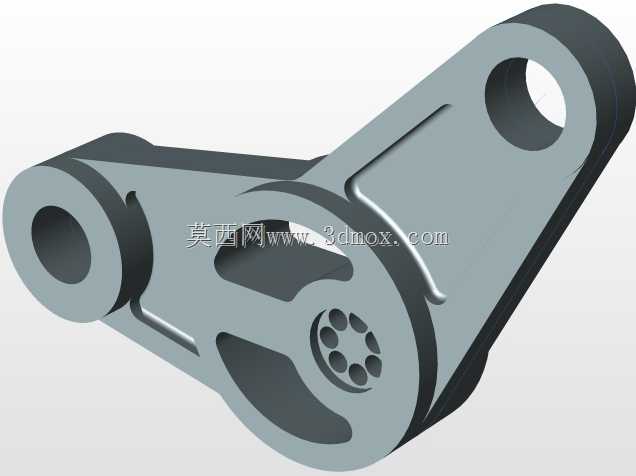

该三角摇臂式控制臂属于机械传动系统中的核心执行构件，广泛应用于中小功率的往复传动机构、操纵联动机构以及轻型设备的运动转换单元中，常见于轻工机械的操纵连杆组、小型动力设备的油门控制机构、专用作业装置的摆臂传动单元，可将输入端的直线推拉动作或旋转摆动转化为输出端特定轨迹的往复运动，实现力的传递与运动方向的精准切换。从实际使用场景来看，这类构件多安装在设备的机架与执行端之间，三个端部的安装孔分别对应动力输入点、固定铰接点与动作输出点，工作过程中以中间铰接孔为回转支点，承受输入端传递的推拉载荷，同时将动作传递至末端执行部件，保障联动动作的同步性与稳定性。产品在功能设计上充分考虑了交变载荷下的使用需求，主体采用三角镂空式结构，在保证整体结构刚度的前提下大幅降低了构件自身重量，减少运动过程中的惯性冲击，中间区域设置的多组减重孔同时兼顾了铸造或加工过程中的工艺性，避免厚大截面带来的内部应力缺陷。三个端部的安装凸台均做了加厚处理，孔位内部可适配耐磨衬套，降低铰接转动过程中的磨损量，延长构件的整体使用寿命，臂身的过渡区域全部采用圆角平滑衔接，有效分散应力集中点，避免交变载荷下出现疲劳断裂问题。设计过程中严格遵循机械传动构件的设计规范，首先根据传动行程与摆角范围确定三个铰接点的中心距尺寸，通过运动轨迹仿真校核输出端的动作行程是否满足使用要求，再根据额定传递载荷计算臂身的截面厚度，结合材料的许用应力校核危险截面的抗弯、抗扭强度，确保满载工况下的变形量控制在允许范围内。外形尺寸方面，构件整体呈不规则三角布局，最长方向的安装中心距为157mm，固定铰接点与输入点的中心距为110mm，各安装孔的轴向长度根据适配的铰接轴直径做匹配设计，安装边界上需预留至少5mm的周边间隙，避免摆动过程中与相邻机架部件发生运动干涉，铰接孔的同轴度、端面垂直度均按照通用机械传动件的公差等级设计，保障安装后转动灵活无卡滞。
