汽车发动机四缸排气歧管结构设计

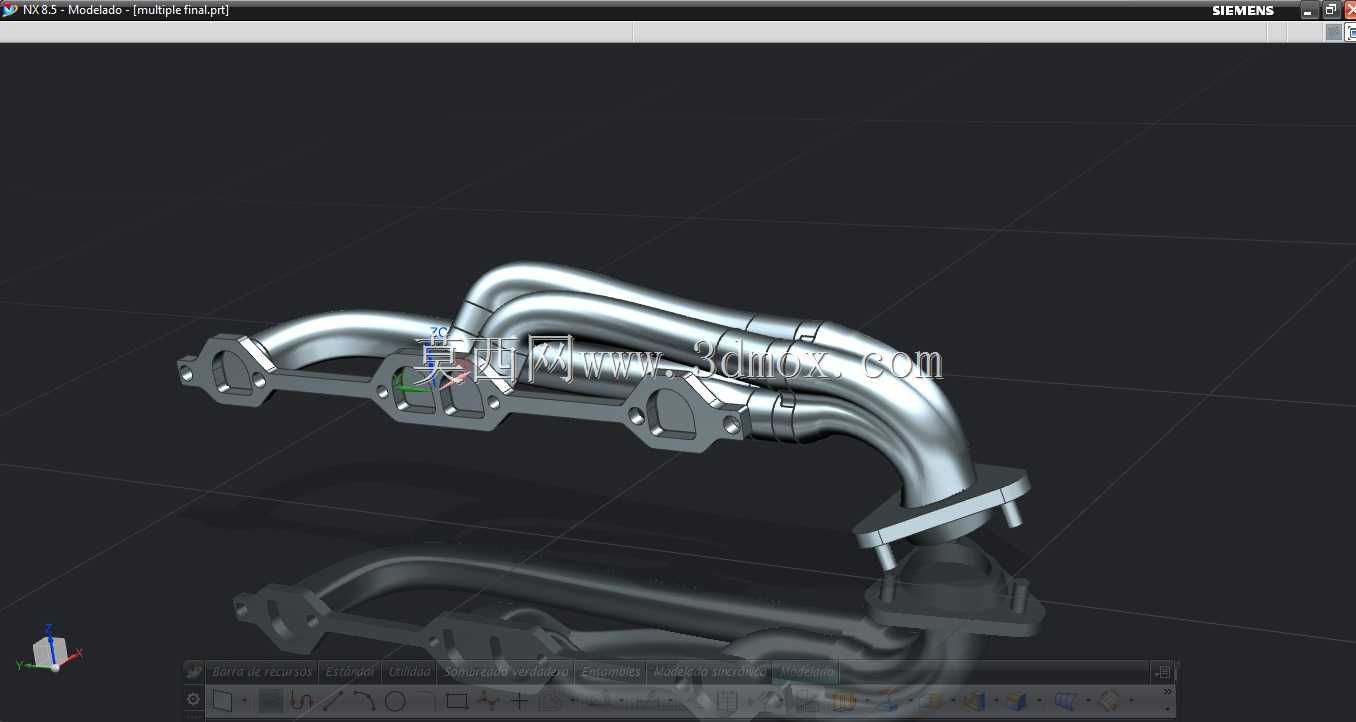

在汽车动力系统的排气端布局中，排气歧管是衔接气缸盖排气口与下游排气总管的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干扰程度以及后续排气后处理系统的入口气流状态。这款四缸机型配套的排气歧管，采用等长管路走向的布局思路，每一路支管从对应气缸的排气法兰接口出发，通过平滑的弯管曲率过渡，逐步汇聚到统一的出口法兰端，从根源上降低各缸排气脉冲的相互干涉，避免出现某一缸排气阻力过大导致的扫气不充分问题。从安装边界来看，进气侧的法兰面完全匹配四缸发动机缸盖的排气口排布位置，法兰上的螺栓孔位严格对应缸盖的安装螺柱坐标，安装面预留了密封垫片的压合区域，可保证高温排气工况下的密封可靠性，不会出现漏气导致的排气背压异常。出口端的法兰尺寸适配下游三元催化器或者涡轮增压器的入口接口，安装点位的同轴度公差控制在合理范围，避免装配时出现强制对位产生的装配应力。设计过程中针对管路的弯曲半径做了反复校核，既避免弯管处出现截面畸变导致的通流面积减小，也控制了整体的外轮廓尺寸，不会与发动机舱内的周边部件比如防火墙、转向助力管路、线束支架等产生运动干涉，同时给排气歧管的隔热罩安装预留了足够的空间。在流场验证阶段，针对初始实心结构的流道模型做了流场分析，排查出初始方案中支管交汇处存在的局部涡流区域，通过调整交汇段的过渡圆角、优化各支管的汇入角度，让各缸排出的废气能够以更顺畅的流态汇入总管，降低整体排气背压，这对于提升发动机的充气效率、降低泵气损失有直接的帮助。这类排气歧管除了适配传统自然吸气四缸汽油机，也可经过小幅调整配套小排量涡轮增压机型，在改装车领域也常作为替换原厂铸铁歧管的升级部件，等长的管路设计可以让各缸的排气脉冲更有序地推动涡轮叶轮，提升涡轮的响应速度。从结构强度角度，管路的壁厚选取兼顾了高温工况下的结构刚度与轻量化需求，法兰与管路的连接位置做了圆弧过渡处理，降低发动机冷热交变工况下的应力集中风险，避免长期使用后出现焊缝开裂或者法兰变形的问题。
