离心式压缩机弧形曲面叶轮结构设计

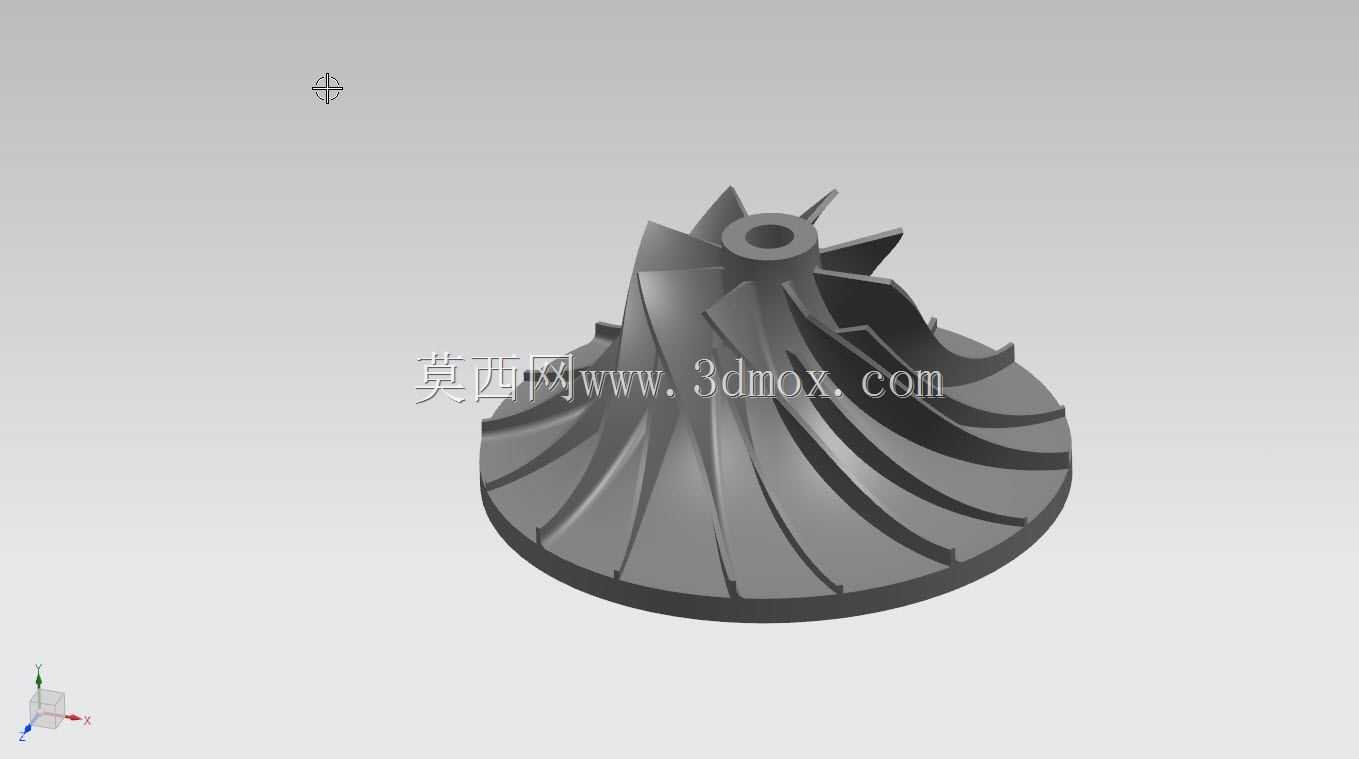

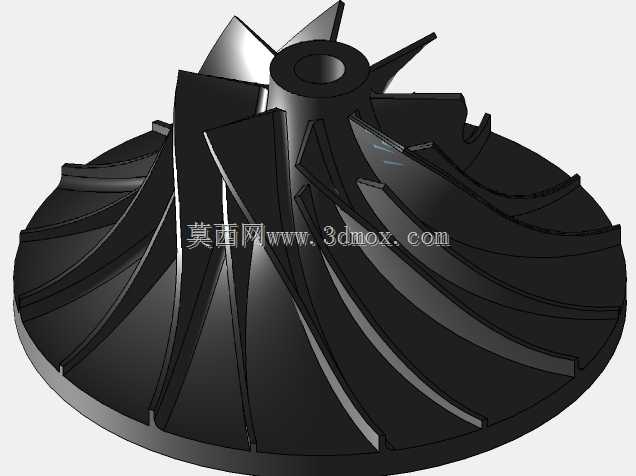

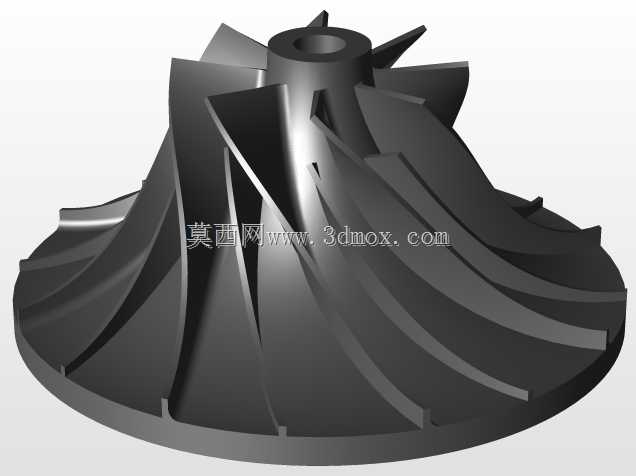

这款弧形叶轮是离心式压缩机的核心做功部件，主要应用于工业气源增压、工艺气体输送、涡轮增压动力单元、小型燃气轮机进气压缩等场景，是流体机械中将原动机机械能转化为气体压力能的关键结构。在实际设备运行中，叶轮随主轴高速旋转，通过叶片对进入流道的气体做功，依靠离心力与流道扩压作用提升气体压力与流速，为后续工艺流程提供符合压力、流量要求的压缩气源，其气动性能直接决定整台压缩机的工作效率、压比范围与运行稳定性。

从功能特性来看，该叶轮采用大弧度后弯式叶片设计，相比直叶片结构，弧形曲面能够更好贴合气体在叶轮内部的流动轨迹，大幅降低气流在叶片入口处的冲击损失与流道内的涡流损耗，有效拓宽压缩机的稳定工作区间，避免小流量工况下出现喘振问题。叶片沿轮盘周向均匀分布，每片叶片的型线从入口端到出口端平滑过渡，曲率经过气动优化，既保证气体在流道内获得均匀的加速度，也能控制叶片表面的气流分离，减少流动过程中的能量耗散，提升整机的绝热效率。轮盖侧与轮盘侧的流道截面沿气流方向逐渐扩大，匹配气体压缩过程中的密度变化，让气流在叶轮内部的增压过程更平缓，降低局部流速突变带来的气动噪声。

设计过程中，首先根据目标工况的压比、流量参数确定叶轮的入口直径、出口宽度、叶片出口安装角等核心参数，再通过流线迭代法生成叶片的三维曲面型线，反复调整叶片弧度与厚度分布，平衡气动性能与结构强度需求。叶片与轮盘、轮盖的连接位置采用大圆角过渡，减少应力集中，适配高速旋转下的离心载荷作用，避免长期运行出现疲劳裂纹。

在安装边界方面，叶轮中心设置标准的轴孔与键槽结构，可与对应规格的压缩机主轴直接配合，轴孔端面设计有定位止口，保证叶轮安装后的同轴度，控制高速旋转时的动平衡量。叶轮的整体外径、轴向宽度均匹配常规中小型离心压缩机的蜗壳与扩压器安装尺寸，可直接替换同规格的传统直叶片叶轮，无需对主机壳体、密封结构进行额外改造，安装后即可有效提升设备运行效率，降低单位气量的能耗水平。
