QCV-75大型工业压缩机组外观结构设计

本次呈现的QCV-75大型工业压缩机组，主要面向重工业生产场景的集中供气需求，常见应用于大型机械加工车间的气动工具动力供给、化工生产环节的工艺气体增压输送、矿山采掘作业面的风动设备动力源、大型装备制造厂区的集中压缩空气站布设等场景，是工业生产环节中为气动系统、工艺增压环节提供稳定高压气源的核心动力设备，能够持续输出符合压力、流量要求的压缩介质，保障整条生产线的气动执行元件、工艺用气点位稳定运行，避免因气源压力不足、流量波动导致的生产停滞、产品加工精度不达标等问题。

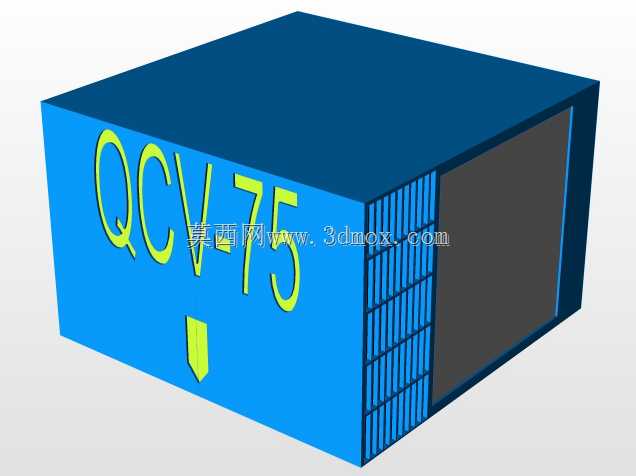

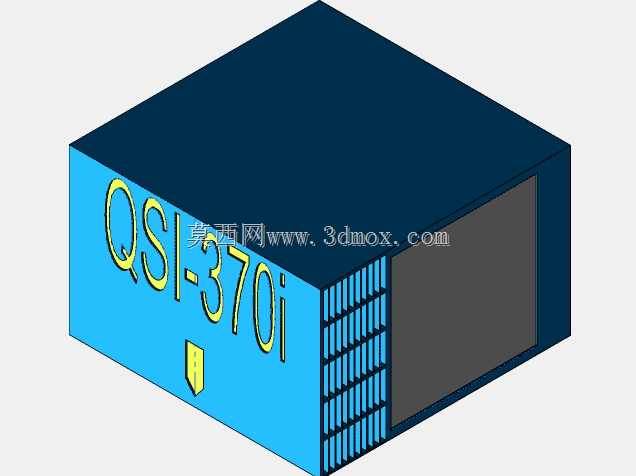

该设备采用集成式箱式封闭结构设计，整体为规整的立方箱体造型，外侧设置醒目的型号标识与流向指示标识，便于现场运维人员快速识别设备型号与介质流向，降低现场巡检、运维操作的识别成本。箱体侧面设置通风格栅结构，能够在设备封闭运行的过程中，为内部压缩主机、驱动电机、冷却系统提供充足的进风散热通道，避免设备长时间高负载运行时内部积温过高，保障核心部件运行温度处于合理区间，延长设备连续运行时长与核心部件使用寿命。箱体预留的大尺寸检修侧门，能够在设备需要维护保养、故障排查时完全开启，为运维人员提供充足的操作空间，无需完全拆解设备外壳即可完成滤芯更换、部件检修、管路紧固等常规运维操作，大幅降低设备运维的时间成本与人力成本。

在设计思路上，该机组采用一体化集成布局，将压缩主机、驱动单元、冷却模块、过滤组件、控制单元全部整合在封闭箱体内部，相较于分散布局的压缩系统，能够大幅减少现场安装的管路连接工作量，设备到场后仅需完成进出气管路对接、供电线路接驳即可投入使用，降低现场安装的施工难度与安装周期。外形设计上充分考虑工业现场的安装边界条件，规整的立方造型能够适配标准工业厂房的设备安装基座，可直接布置在标准设备平台上，无需针对设备外形定制特殊的安装基础，同时箱体的方正造型能够最大化利用现场安装空间，便于多台机组并排布设组成大容量供气站，满足不同规模厂区的供气容量需求。设备外壳采用高强度金属板材制作，表面做工业级防腐涂装处理，能够适应工业车间多粉尘、少量腐蚀性气体的复杂环境，避免外壳过早锈蚀破损，延长设备整体的户外或复杂车间环境下的使用寿命。
