全型非真空泵内部结构剖视展示设计

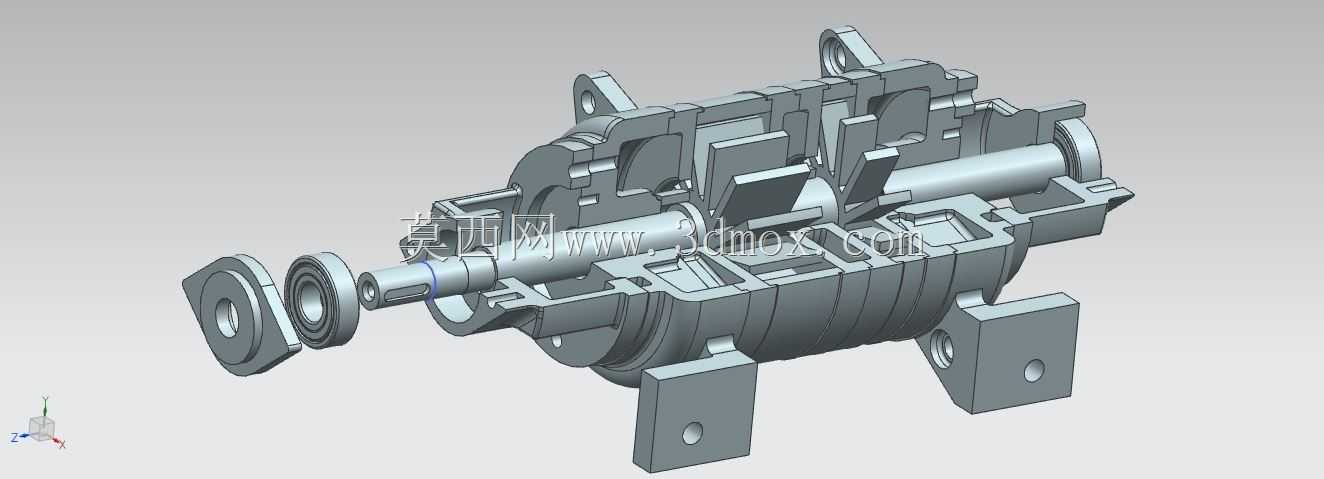

该真空泵总成主要面向工业真空获取场景设计，可广泛应用于电子元器件封装产线的真空吸附固定、食品包装环节的真空抽气封装、实验室真空环境搭建、小型化工反应的负压供给以及医疗设备的负压源配套等场景，能够为各类需要稳定负压环境的作业环节提供持续可靠的真空动力输出，是负压作业系统中的核心动力部件。从实际用途来看，该泵体通过内部腔体容积的周期性变化完成进气、压缩、排气的连续作业流程，可将密闭容器内的气体持续抽出以达到目标真空度，适配对真空度稳定性、连续运行时长有较高要求的中小流量负压工况，能够在常规工业环境下长时间稳定运行，无需频繁拆解维护。从产品功能特性来看，该剖视结构完整呈现了泵体内部的转子组件、滑片结构、传动轴系、腔体分隔结构以及端盖密封结构，各部件配合间隙经过严谨设计，既保证了转子运转过程中的顺畅无卡滞，又能最大限度减少内部气体泄漏，提升泵的抽气效率；外置的安装支座采用带安装孔的支脚结构，可直接通过螺栓固定在设备安装基面，抗振性能优异，能够适配设备运行过程中的小幅振动工况，避免泵体移位影响传动稳定性。从设计思路来看，该模型采用轴向分层布局的结构设计，将传动输入轴、转子腔体、排气侧端盖沿轴向依次排布，既缩短了动力传递路径，减少传动过程中的功率损耗，又让内部易损件的更换维护更加便捷，无需完全拆解整个泵体即可完成滑片、密封件的更换；剖视展示的结构清晰呈现了各部件的装配关系，能够直观看到内部滑片在转子槽内的滑动配合状态、轴承与轴的过盈配合位置、腔体之间的密封分隔设计，充分考虑了加工装配的工艺可行性，各部件的分型面、配合公差都符合常规机加工与装配的工艺要求，无需特殊定制加工设备即可完成生产制造。从外形尺寸与安装边界来看，该泵体整体采用卧式布局，主体腔体为圆柱形结构，两侧伸出的安装支脚对称分布，安装孔位间距经过标准化设计，可适配多数通用小型真空设备的安装位尺寸，输入轴端的连接尺寸符合常规联轴器的配套标准，可直接与标准驱动电机对接，无需额外定制转接部件；整体外形轮廓规整，无突出的尖锐结构，外部预留的管路接口位置符合常规气动管路的布局习惯，外接气管时不会与周边安装部件产生干涉，能够在紧凑的设备安装空间内完成布置，适配各类集成度较高的自动化设备内部安装需求。
