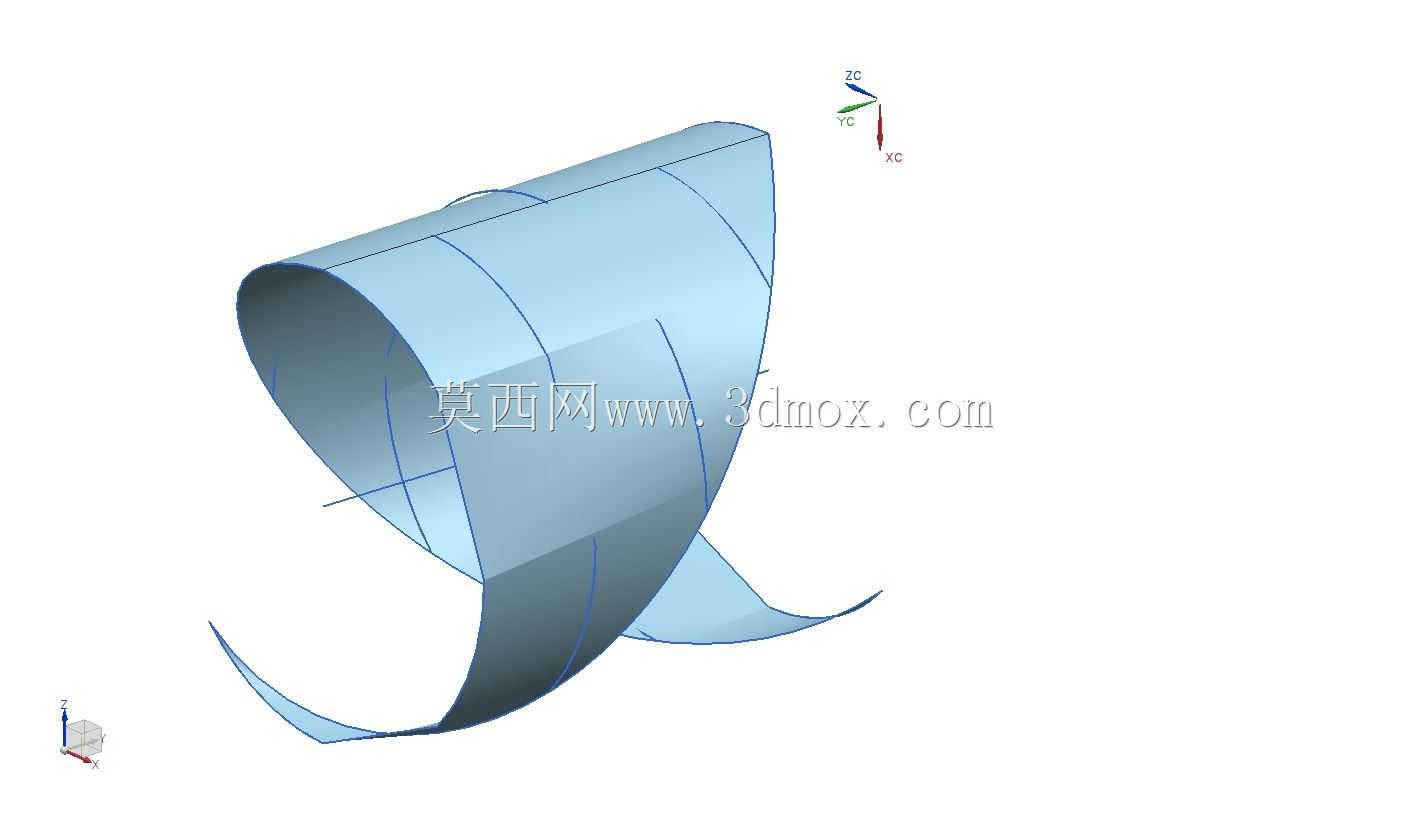

流线型曲面导流构件三维造型设计

该流线型曲面导流构件主要应用于流体输送系统的末端导向环节，常见于通风管道出风口、小型流体设备的导流段以及特种送风装置的出风端结构中，核心作用是对流动的气态或低粘度液态介质进行平滑导向，降低介质流动过程中的紊流损耗，减少流体冲击带来的振动与噪音，提升介质输出的均匀性与指向性。在实际应用场景中，这类曲面构件可适配家用送风设备的出风导向、工业局部排风系统的气流引导，也可作为小型实验风洞的导流段组成部分，通过连续顺滑的曲面过渡，避免流体在构件内壁形成涡流区，降低流动阻力带来的能量损耗。从功能特性来看，该构件采用连续变曲率的曲面设计，整体无尖锐折角与突变截面，流体经过构件内壁时可以沿着曲面顺滑改变流动方向，不会因为截面突变产生局部压力激增的问题，同时薄壁式的曲面结构在保证结构强度的前提下尽可能降低了自身重量，便于后续与相邻管道或设备端面对接安装。设计过程中首先确定了流体进出端的截面轮廓与导向角度，以双引导线扫掠的方式构建基础曲面，再通过曲率分析工具反复调整曲面控制点，保证整个曲面的曲率变化连续顺滑，不存在曲率突变的区域，避免流体经过时产生脱流现象；同时在曲面的边缘位置做了微小的翻边处理，既提升了薄壁结构的边缘刚度，避免构件受外力碰撞产生变形，也为后续的安装固定预留了连接边界。从安装边界来看，该构件的入口端为适配圆形管道的弧形接口，可直接与同直径的圆形管路端面贴合，通过抱箍或粘接的方式完成固定，出口端为舒展的流线型敞口结构，整体安装占用空间紧凑，不需要额外预留过大的操作空间，曲面的壁厚均匀一致，既满足常规流体输送的承压要求，也适配常见的钣金成型或3D打印加工工艺，能够直接用于后续的加工生产环节，在实际装配时不需要对相邻管路做额外的改造，可直接替换原有直角或折角式的导流结构，快速提升流体系统的运行稳定性。
