西门子NX CAM配套工业功能模组结构

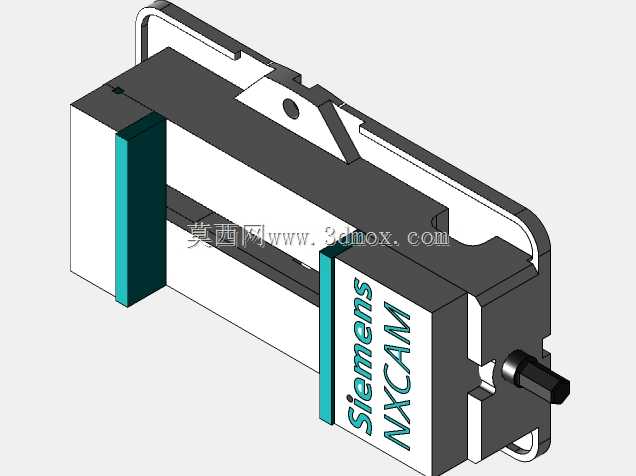

该结构件属于工业数控加工场景下的配套功能模组，主要应用于搭载NX CAM数控编程系统的机加工工位，可作为数控加工单元的辅助定位、信号交互或执行端载体，适配立式加工中心、数控铣床等常规机加工设备的工位扩展需求，在精密零件加工、模具型腔铣削、多轴联动加工等场景中，能够为加工过程提供稳定的辅助支撑或功能拓展，帮助产线提升工位集成度，减少零散外接部件的布线与安装冗余。从实际用途来看，该模组可集成在机床工作台侧方、刀库旁侧或者自动上下料机构的衔接位置，承担加工过程中的位置反馈、工件到位检测、辅助定位锁紧或者小型工序执行的功能，其紧凑的结构设计能够适配多数中小型数控设备的安装空间，不会占用过多的工作台有效加工面积，同时侧方预留的安装孔位可兼容不同规格的安装支架，无需对原有设备进行大规模改造即可完成加装。在功能特性上，该模组采用方正的块式主体结构，侧方设置的青绿色标识区域既可以作为安装对位的视觉参考，也能预留标识粘贴、传感器嵌入的空间，端部伸出的轴类结构为功能输出端，可根据实际工位需求搭配检测探头、小型执行拨杆或者定位销组件，主体外壳采用一体化的包覆设计，能够阻挡加工过程中飞溅的切削液、金属碎屑进入模组内部，提升部件在复杂机加工环境下的运行稳定性，上下边缘的凸起结构既可以作为安装时的定位靠面，也能增强壳体的结构强度，避免安装锁紧时出现壳体变形。从设计思路来看，该结构优先考虑工业场景下的安装兼容性与环境适应性，整体采用对称式的布局思路，安装孔位设置在模组上部的延伸耳板上，可实现从上往下锁紧或者从侧方顶紧两种安装方式，适配不同设备的安装面结构，内部腔体预留了足够的元器件容纳空间，可根据不同的功能需求内置电路板、驱动组件或者传动结构，外壳的拼接缝隙采用阶梯式搭接设计，能够进一步提升防护性能，避免碎屑、液体从拼接位置渗入。在外形尺寸与安装边界上，该模组整体为窄长型块体结构，宽度方向尺寸控制在较小范围内，可适配设备侧方的狭窄安装空间，长度方向的尺寸满足内置常规工业元器件的空间需求，端部输出轴的伸出长度经过优化，既保证足够的功能动作行程，也不会因为伸出过长导致刚性不足，安装时仅需保证安装面平面度满足常规机械安装要求，预留出端部输出轴的动作空间以及侧方接线、维护的操作空间即可完成部署，无需额外设置复杂的安装基座。
