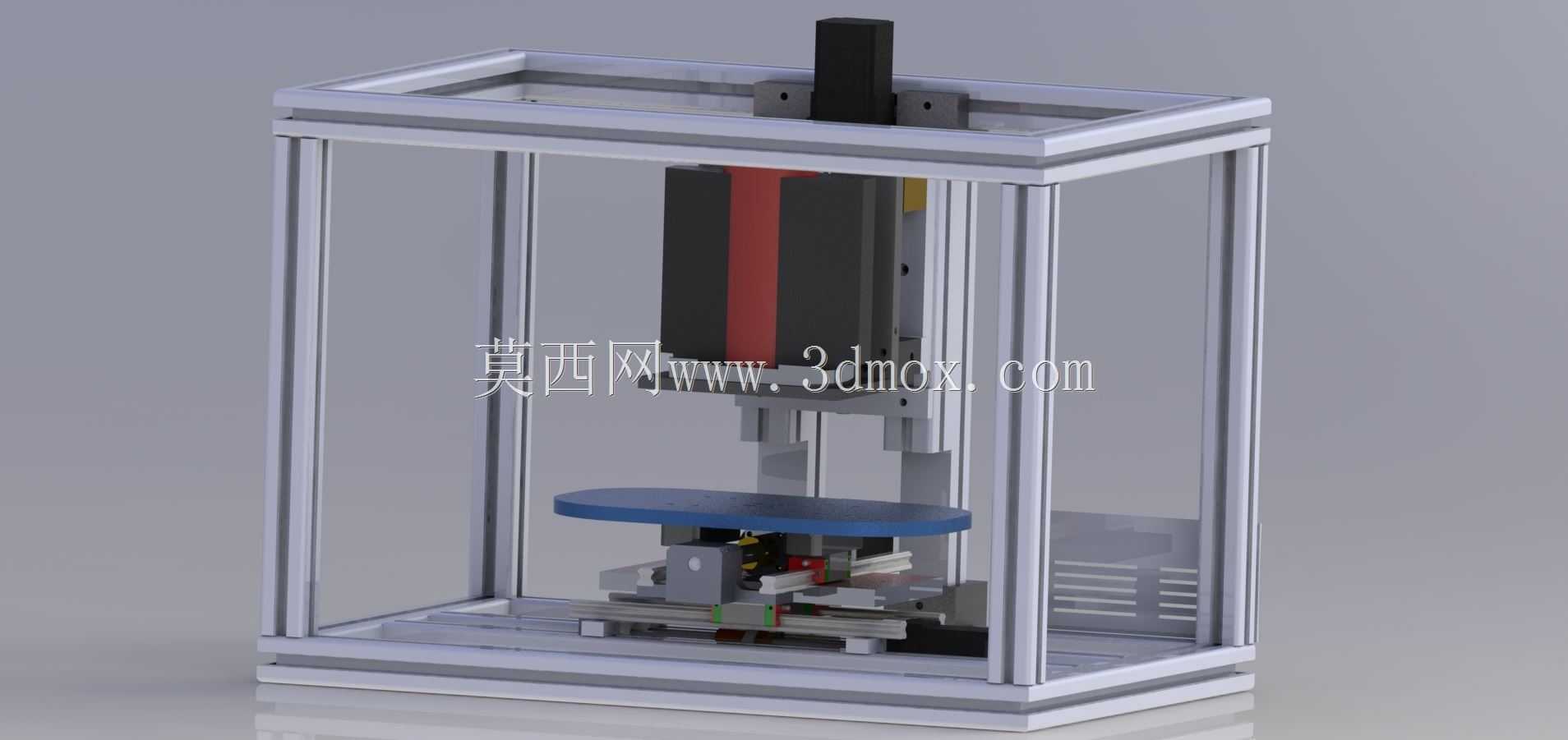

铝型材框架立式压合检测工作站结构

该设备为立式布局的精密压合检测工作站，整体采用工业铝型材搭建封闭式防护框架，这类结构常见于消费电子零部件组装、小型汽配组件压装、精密电子元件性能检测的生产环节，适配小尺寸工件的高精度压装与在线检测工序，可嵌入半自动生产线作为独立工位使用，也可搭配上下料机构组成全自动化作业单元。设备主体框架采用标准40系列工业铝型材拼接，四周嵌入透明亚克力防护板，既能够隔绝作业过程中的粉尘飞溅、防止操作人员误触运动部件，也可直观观察内部作业状态，框架底部预留了可调脚杯安装位，可根据现场地面平整度调节设备水平度，整体安装边界宽度控制在800mm以内，深度控制在700mm以内，高度不超过1200mm，占用车间面积极小，可灵活放置在流水线旁的空余位置，适配多数中小型制造车间的工位布局需求。设备上部搭载竖直布置的压合执行单元，采用线性导轨导向搭配伺服驱动的传动结构，压头行程可根据工件高度灵活调节，压合压力可通过驱动参数精准控制，能够避免压力过大压损精密工件，也可防止压力不足导致组件压合不到位的问题；压合单元下方设置可水平微调的工件载台，载台表面做了防滑耐磨处理，可根据不同工件的外形快速更换适配的定位治具，载台下方集成了位置检测与压力反馈组件，能够在压合作业完成后即时采集压合位移、实时压力数据，判断工件压合是否合格，省去后续单独检测的工序，有效提升生产效率。设计过程中优先考虑了设备的拆装便捷性与维护便利性，所有铝型材连接部位均采用标准角件与螺栓紧固，无需焊接作业，后期如果需要调整设备内部布局或者拓展功能，可快速拆解重组；电气走线全部隐藏在铝型材的槽道内部，外部无裸露线缆，既整洁美观也可避免生产过程中线缆被剐蹭损坏；设备背部预留了电气元件安装板的位置，可根据实际需求加装PLC控制模块、电磁阀组与气源处理元件，无需额外拓展安装空间。该结构的压合作业头与载台的同轴度可通过侧边的调节螺钉进行微调，能够保证压合过程中受力均匀，避免出现偏压导致的工件报废问题，防护框架的前门设置为可开合结构，方便操作人员更换治具、清理设备内部杂物，整体结构兼顾了作业安全性、操作便捷性与功能拓展性，能够适配多品类小批量精密组件的压装检测需求，帮助生产环节降低人工操作的劳动强度，提升压装工序的一致性与合格率。
