大尺寸工业级熔融沉积成型3D打印设备

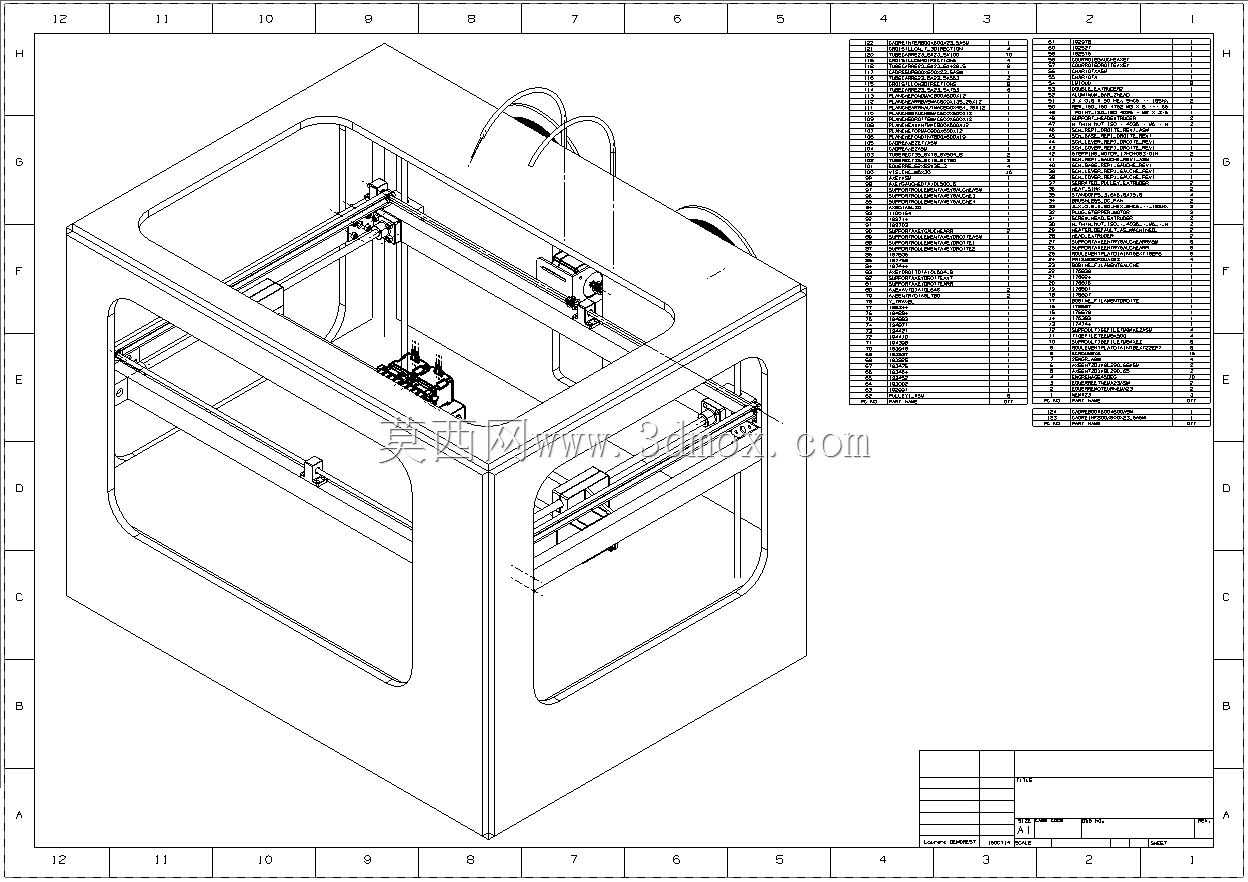

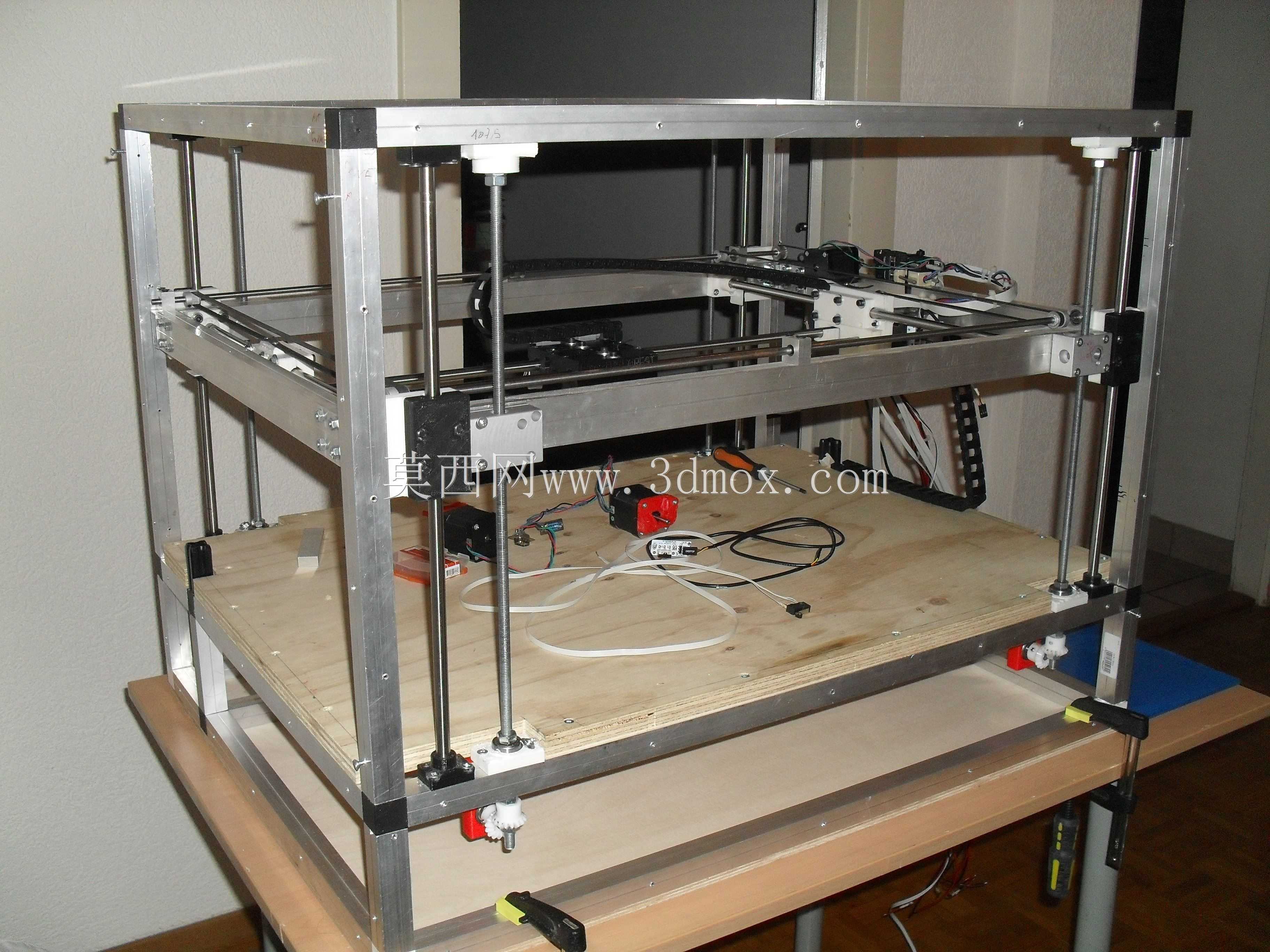

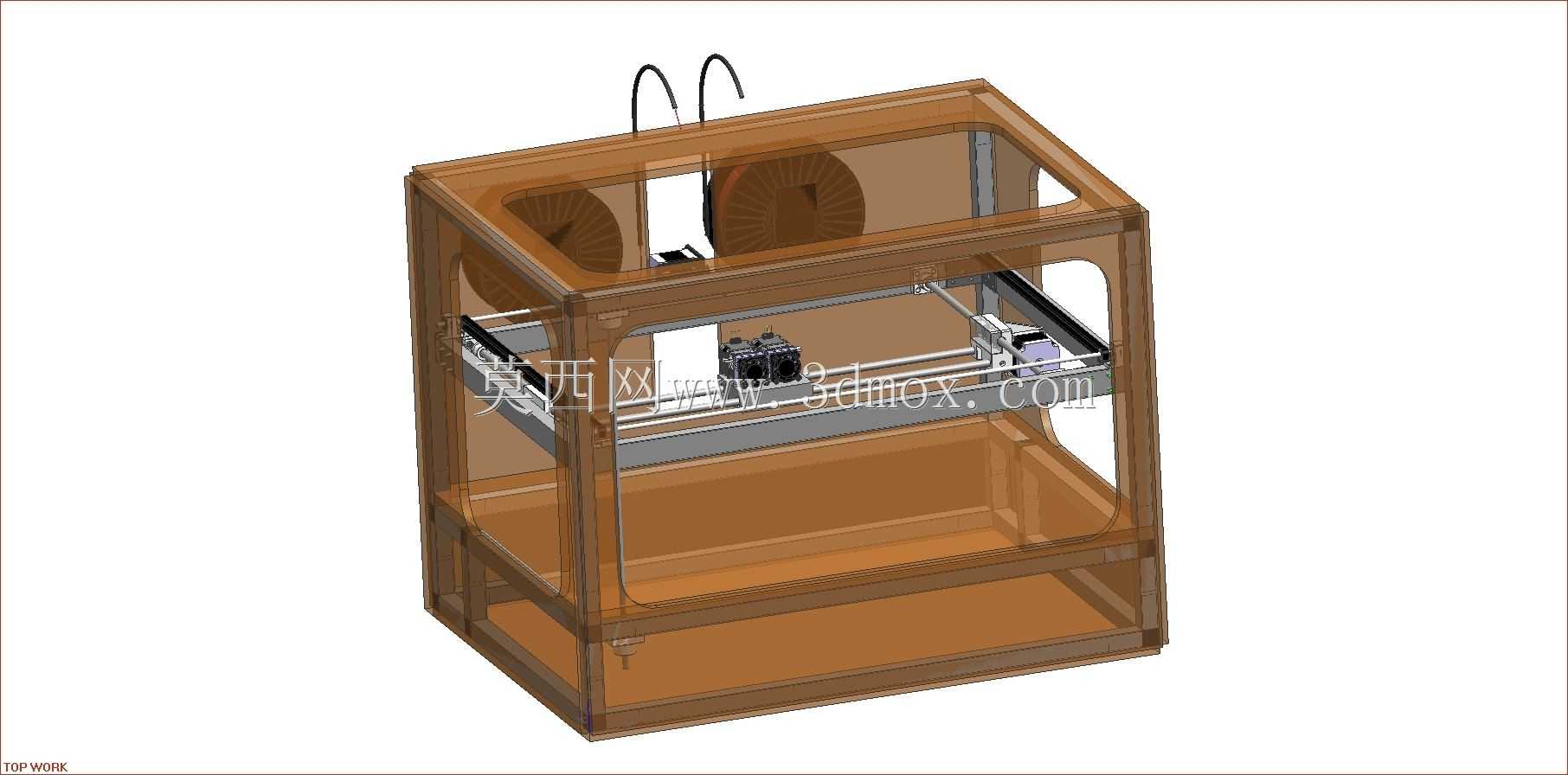

这款大尺寸3D打印设备主要面向工业级大尺寸构件的快速成型场景，可覆盖文创道具制作、工业样件打样、建筑模型加工、定制化工装夹具生产等多个领域的使用需求，能够直接成型米级尺度的一体化打印构件，避免小尺寸设备打印大构件时反复拼接带来的强度不足、接缝明显、装配误差累积等问题，大幅提升大尺寸打印件的成型质量与生产效率。设备整体采用框架式封闭箱体结构，外部壳体预留透明观察窗，既可以在打印过程中直观观察成型状态，也能减少外界气流干扰、维持腔体内温度稳定，降低大尺寸ABS、PC等工程材料打印时的翘曲变形概率。内部运动系统采用龙门式双轴传动布局，X轴搭载双挤出喷头组件，可支持双色打印或者水溶性支撑材料搭配主体材料的打印模式，能够成型带有复杂内腔、悬空结构的构件，无需后续大量人工去除支撑的工序；Y轴采用长行程直线导轨搭配同步带传动，兼顾大行程移动的平稳性与定位精度，Z轴采用双丝杆同步驱动结构，避免长行程升降过程中出现平台倾斜、层纹错位的问题，保证大尺寸打印件的层间结合强度与成型精度。设计过程中充分考虑了设备的安装与使用边界，整体外形采用方正的立式布局，底部预留可调支撑脚，可适配不同平整度的车间地面安装，设备后侧预留耗材进料口、电源接口与排风接口，可对接车间的通风系统，排出打印过程中产生的微量挥发性气体；设备前部预留足够的操作空间，方便操作人员更换耗材、清理打印平台、取出成型构件，侧面预留维护开口，可快速对传动部件、喷头组件进行日常保养与零件更换。成型平台采用高平整度的耐热玻璃基板搭配表面涂层，打印时耗材附着力强，打印完成后冷却即可轻松取下构件，无需额外使用铲刀撬动造成平台损伤或构件破损。设备的走线全部采用内置拖链布局，避免运动过程中线缆磨损、拉扯造成的设备故障，喷头组件配备散热风道，可对喉管部位进行快速冷却，避免耗材提前融化造成堵头问题，同时针对成型区域预留保温层，保证腔体内温度均匀，减少大尺寸构件打印过程中因温差产生的内应力开裂问题。
