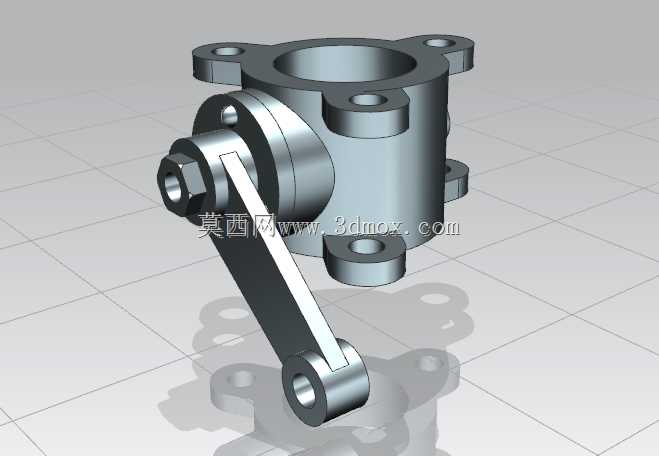

手动杠杆式法兰连接蝶阀完整装配结构

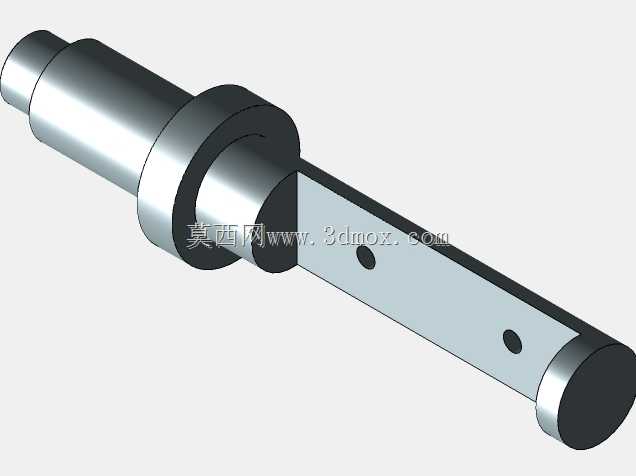

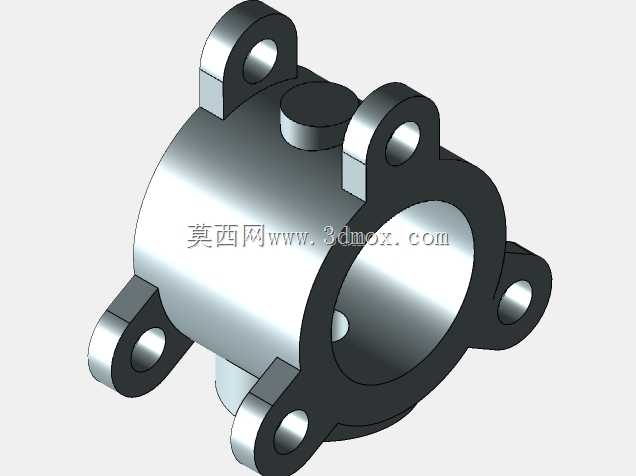

这款手动杠杆式蝶阀主要应用于给排水、暖通空调、化工轻工等行业的低压流体输送管路中，承担管路通断控制与流量调节的核心作用，可适配水、油品、弱腐蚀性气体等多种常见介质的工况需求，在民用建筑供水系统、工业循环水管网、小型工艺物料输送管线中都能稳定发挥作用。产品采用杠杆式手动驱动结构，相比传统手柄蝶阀拥有更长的力臂，操作时更省力，启闭过程中可通过手柄停留位置实现不同开度的调节，能够满足管路系统对流量分段调控的使用需求。阀体采用上下带法兰凸缘的筒体结构，周向均匀分布的螺栓孔可直接与对应通径的管路法兰对接，安装时无需额外焊接转接件，适配常规法兰安装的管路布局，安装边界可兼容同压力等级的标准法兰对接尺寸，能够直接替换同通径的老旧蝶阀产品，降低管路改造的适配成本。设计过程中充分考虑了低压工况下的密封可靠性，阀板与阀体的配合面做了同轴度公差约束，启闭转动过程中阀板与密封面的贴合度均匀，可有效降低内漏风险；驱动杠杆与阀杆的连接部位做了防松结构设计，频繁启闭操作下不会出现连接松脱的问题，阀杆穿出阀体的部位设置了密封结构，可避免介质沿阀杆间隙出现外漏。整体结构包含阀体、阀板、阀杆、驱动杠杆、锁紧螺母、密封组件等全部配套部件，各零件的装配关系清晰，装配完成后可直观呈现蝶阀的完整工作结构，转动杠杆即可模拟真实的启闭动作，能够直观展示阀板在阀体内部的转动轨迹与开度变化。阀体外部的加强凸台结构可提升法兰连接部位的结构强度，在螺栓锁紧时不会出现阀体变形的问题，保障长期使用下的结构稳定性；驱动杠杆末端的连接孔可按需加装延长操作杆，在安装位置空间受限、操作力矩较大的工况下，可借助延长杆降低操作力度，提升现场操作的便捷性。
