高精度深沟滚道滚珠轴承结构设计

该滚珠轴承作为旋转传动系统的核心支撑部件，广泛应用于各类需要降低轴系旋转摩擦阻力、保证回转精度的工业场景中，覆盖中小功率电机输出端、机床主轴辅助支撑、输送线辊筒转轴、家电动力模块、小型内燃机配气机构、农用机械传动箱等多类工况，能够同时承受径向载荷与一定比例的双向轴向载荷，在轴系与安装座之间建立稳定的滚动摩擦副，大幅减少相对运动过程中的能量损耗与部件磨损。

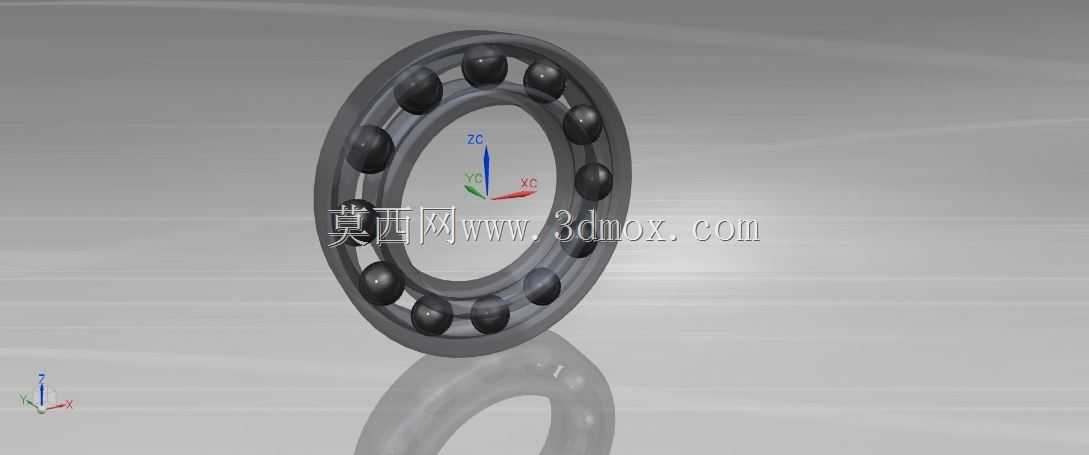

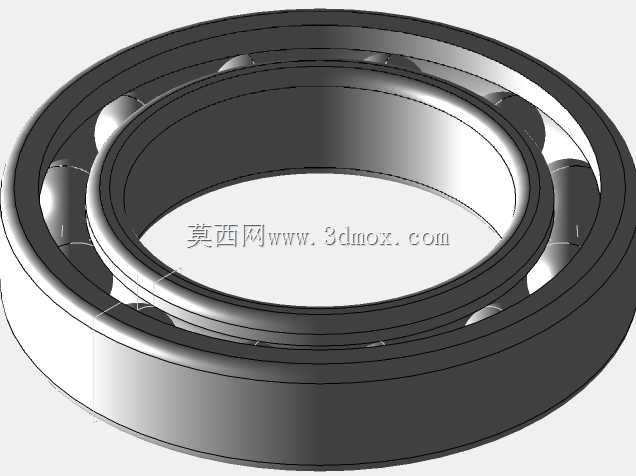

从设计思路来看，该轴承采用经典的深沟型滚道结构，内圈与外圈分别开设曲率与滚珠半径高度匹配的弧形滚道，保证滚珠在滚道内均匀排布、顺畅滚动，保持架采用等间距兜孔结构，将每颗滚珠分隔在独立的空间内，避免滚珠之间直接接触产生摩擦与碰撞，同时引导滚珠在非承载区保持正确的运动轨迹，优化轴承内部的载荷分布均匀性。内外圈的端面与外径、内径面均设置了精准的安装定位基准，安装时可直接与轴颈、轴承座孔实现过渡配合，无需额外调整即可保证轴系的回转同轴度。

在功能特性上，该轴承的滚动接触设计使其启动摩擦阻力远低于滑动轴承，即使在低速启动工况下也能保持顺畅的运转状态，密封式的结构设计可阻挡外界粉尘、水汽进入轴承内部滚道区域，同时避免内部润滑脂泄漏，延长维护周期。从安装边界来看，该轴承的径向截面尺寸紧凑，轴向宽度较窄，适合安装空间受限的轴系布局，内圈与轴配合的接触面、外圈与座孔配合的接触面均设计有合理的倒角引导结构，方便压装作业时的对准，避免安装过程中磕碰滚道或滚珠工作面。轴承的轴向定位可通过轴肩与孔肩实现，不需要额外设计复杂的固定结构，能够适配多数常规传动系统的安装需求，在额定载荷范围内可长期保持稳定的回转精度，有效支撑轴上零件的平稳运转，降低传动系统的振动与噪音，提升整套设备的运行可靠性。
