乘用车轮毂带轮胎总成结构设计

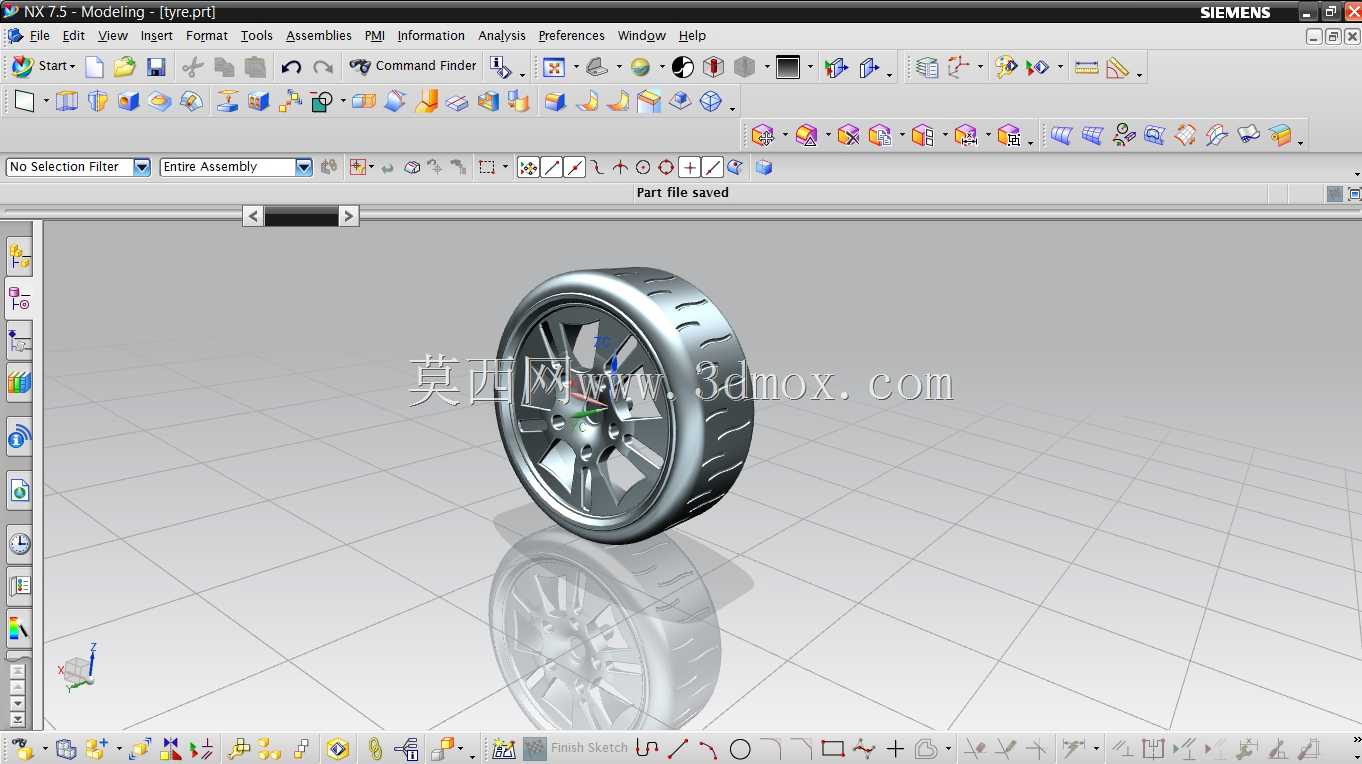

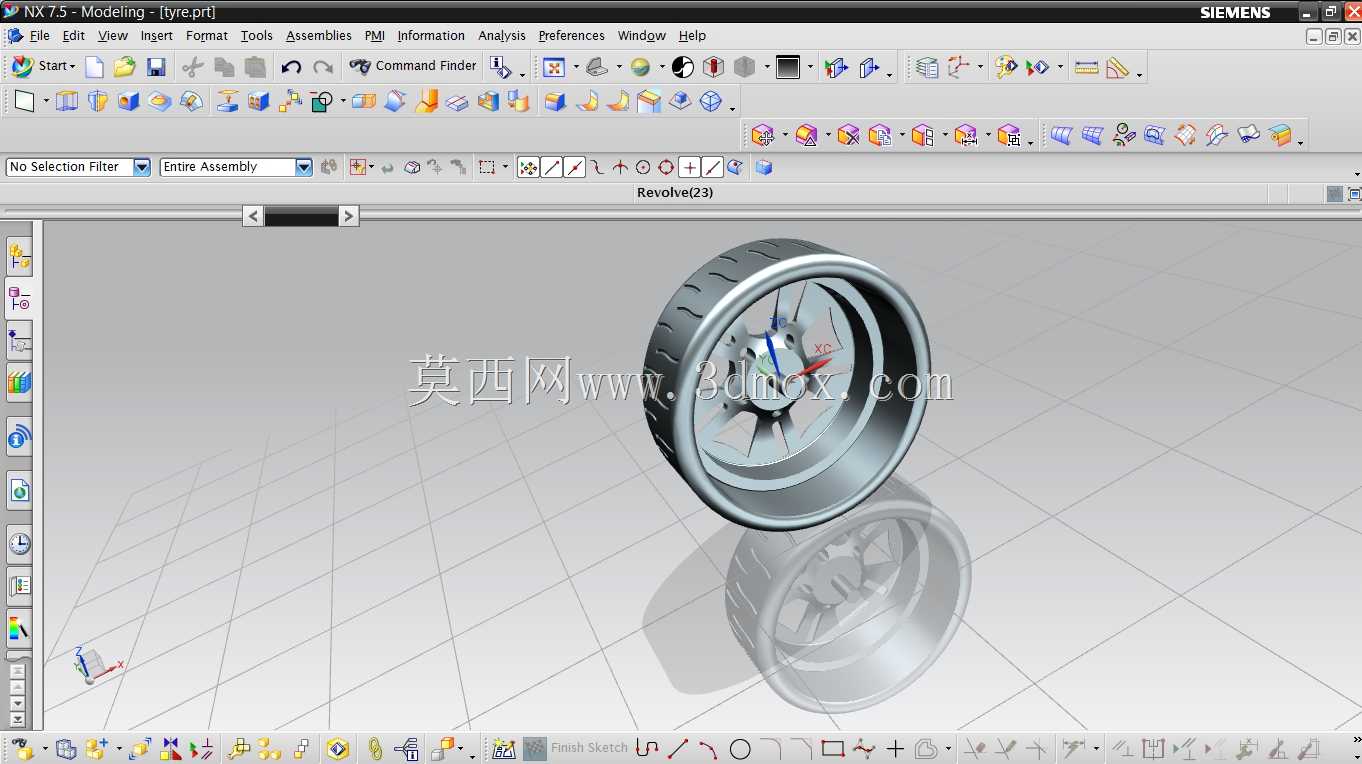

在乘用车底盘行走系统的设计环节中，车轮总成是直接关联行驶安全性、操控稳定性与乘坐舒适性的核心部件，这套带轮毂的轮胎结构建模，完全围绕量产车型的实际装配需求展开，覆盖了从部件匹配到边界校核的全流程设计逻辑。日常行驶过程中，轮胎需要直接承接路面传递的冲击载荷，同时承担驱动、制动过程中的力矩传递，还要在转向动作中配合悬架系统保证胎面与路面的有效接触，因此建模过程中首先明确了胎面花纹的排布逻辑：纵向主排水沟保证湿滑路面的排水效率，避免高速行驶时的水滑风险，横向细花纹块则用来提升干地抓地力与制动摩擦力，胎侧的弧度设计兼顾了行驶缓冲能力与高速转动下的形变量控制，避免过软的胎侧导致转向侧倾过大，或是过硬的胎侧过滤不掉路面细碎颠簸影响乘坐质感。与之匹配的铝合金轮毂部分，轮辋的止口尺寸完全对标常规民用乘用车的轮胎装配标准，保证轮胎压装后与轮辋的贴合密封性，避免长期行驶出现慢漏气问题；轮辐采用多辐条式结构设计，在保证足够抗弯、抗扭强度的前提下，通过辐条的镂空造型减少转动惯量，提升车辆加速、制动的响应速度，同时镂空区域也为制动系统留出了足够的散热空间，避免连续制动时热量堆积导致制动效能衰减。设计过程中重点校核了安装边界：轮毂中心的定位孔尺寸匹配常规乘用车的轴头规格，螺栓孔的分布圆直径、孔位数量完全对应主流家用车型的轮毂安装标准，装配后轮胎与轮拱、悬架摆臂、减震器之间预留了足够的跳动间隙，即使在满载压缩、极限转向的工况下也不会出现运动干涉。从实际应用场景来看，这套结构既可以用于整车开发阶段的底盘装配干涉校核，也能用于售后改装环节的轮毂轮胎匹配验证，建模时还原了胎面、胎侧、轮辋、轮辐、中心安装位的所有配合关系，每个部件的装配公差都参考量产零部件的工艺要求设定，比如轮辋与轮胎的配合过盈量、轮毂安装面的平面度要求，都符合实际零部件的加工装配规范，能够直接用于后续的工程仿真分析，包括轮胎接地压力模拟、轮毂强度有限元分析、转动动平衡模拟等环节，不需要额外做结构补全。不同于简化的示意模型，这套结构在细节上还原了轮胎胎面的花纹深度、轮辐的倒角过渡、气门嘴的预留安装位，甚至考虑了轮毂装配后与制动卡钳之间的安全距离，避免大尺寸卡钳改装时出现蹭轮毂的问题，对于做整车总布置设计、行走系统匹配、售后改装方案验证的结构工程师来说，能够直接复用相关的尺寸参数与配合逻辑，减少重复建模的工作量，也能在装配验证环节快速排查潜在的干涉问题。
