五辐式汽车轮毂结构设计方案

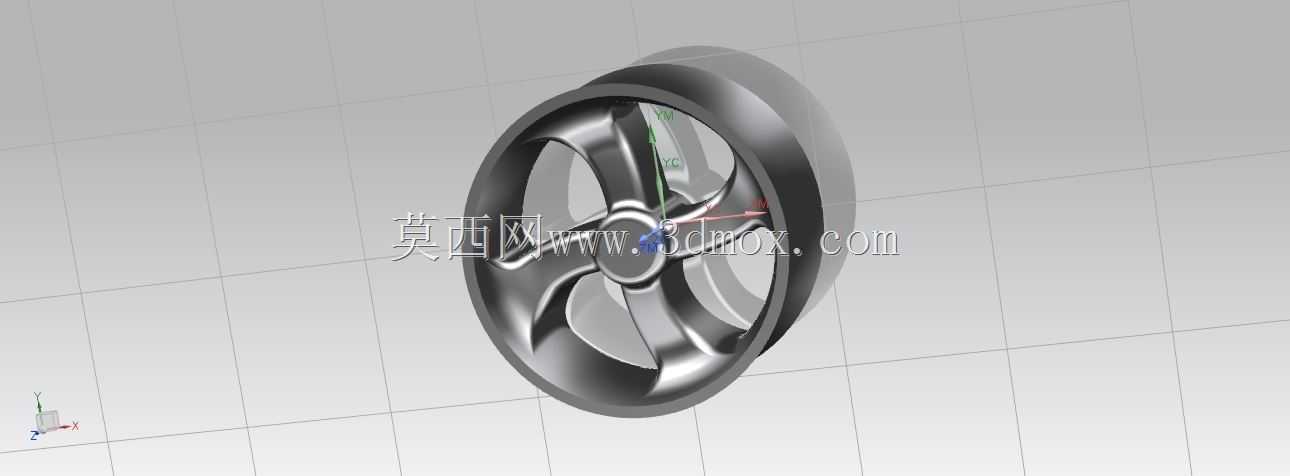

该轮毂作为汽车行走系统的核心承载部件，主要应用于民用乘用车辆的非驱动轮或驱动轮装配场景，适配常规铺装路面的家用轿车、城市SUV等车型，承担承载整车重量、传递行驶扭矩、缓冲路面冲击、配合轮胎完成转向动作的核心作用，是保障车辆行驶稳定性与安全性的关键结构件。在实际装车使用中，轮毂需要配合对应尺寸的真空子午线轮胎，通过中心定位孔与车辆半轴法兰盘精准对接，依靠周向均布的螺栓孔完成锁紧固定，轮辋部位的凸缘结构可牢牢卡住轮胎胎圈，避免车辆急加速、急制动或过弯时轮胎与轮毂发生相对滑移，轮辐间的镂空区域可为制动盘、制动卡钳预留充足的散热空间，避免长时间制动产生的高温聚集引发制动效能衰减，同时也能降低簧下质量，提升悬架系统的响应速度，优化车辆的操控质感与行驶平顺性。在设计思路层面，这款轮毂采用五辐对称式结构布局，首先从力学性能角度出发，五辐结构可将中心轴座承受的载荷均匀分散至轮辋整圈，避免局部应力集中引发的结构变形或断裂，每根辐条采用流线型变截面设计，靠近中心轴座的部位厚度更大，可承受更高的弯曲与扭转载荷，向轮辋延伸的过程中逐步收窄过渡，在保证结构强度达标的前提下尽可能削减非必要的材料用量，实现轻量化与结构刚性的平衡。辐条表面采用顺滑的弧面过渡设计，没有尖锐的棱角结构，既可以降低车辆行驶过程中的风阻系数，也能减少行驶中附着的泥水、砂石残留，降低日常清洁维护的难度。从安装边界与尺寸适配来看，该轮毂的中心定位孔采用标准乘用车孔径设计，螺栓孔的节圆直径适配主流家用车型的法兰盘参数，轮辋宽度、偏距数值均经过匹配校核，安装后不会与翼子板、悬架摆臂、制动卡钳等周边部件发生运动干涉，轮辋的直径尺寸适配常规15-17寸区间的民用轮胎，可满足多数普通家用车型的改装或替换装配需求。轮毂的轮缘部位采用加厚设计，可在轮胎遭遇路面坑洼冲击时分担部分冲击力，降低轮辋变形的概率，中心轴座区域做了沉台处理，可完全容纳轮毂固定螺栓的头部，避免螺栓突出影响轮毂装饰盖的装配，整体结构既满足日常行驶的强度要求，也兼顾了外观的视觉协调性，适配多数家用车型的实用与审美需求。
