浸入式浮式液体加热装置结构设计

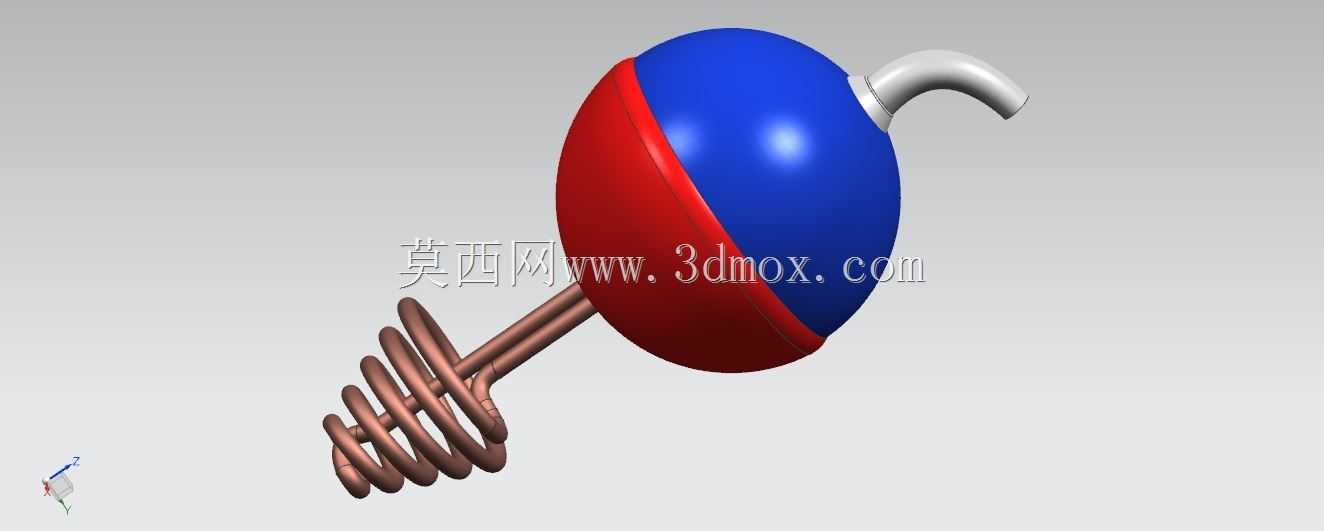

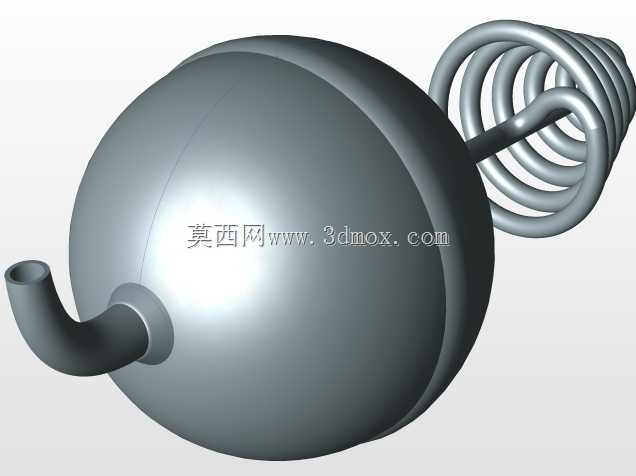

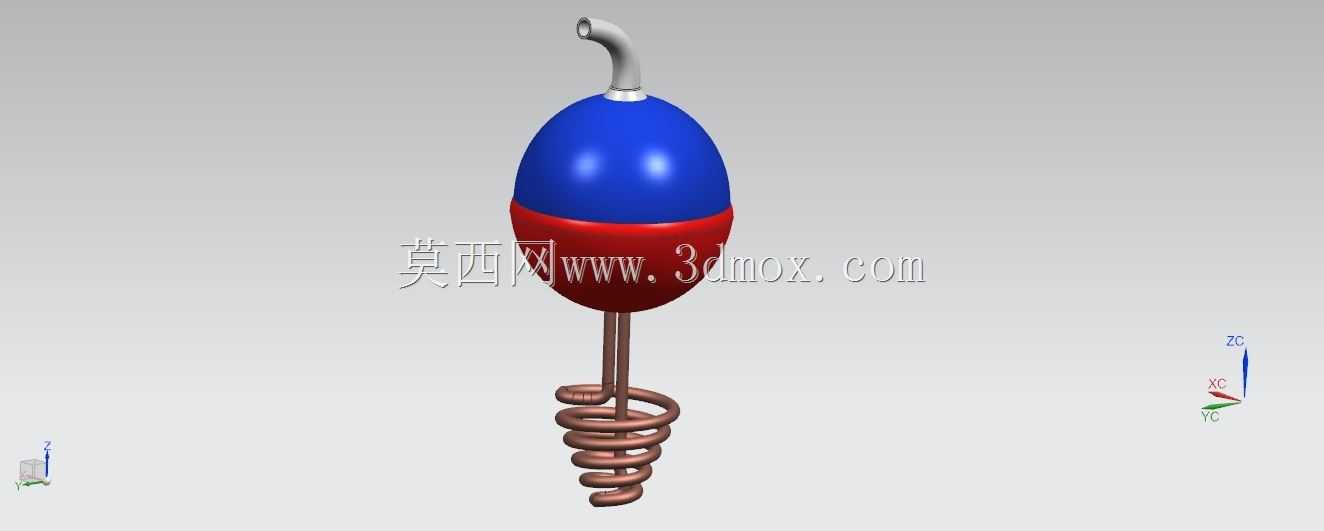

该浮式加热装置主要面向小型储水容器、便携洗浴场景、临时户外取水加热等民用及轻商用场景，可直接投入敞口盛水容器中使用，无需额外固定安装结构，依靠自身浮力漂浮在液面位置，避免加热体直接接触容器底部造成局部过热损伤容器，适配塑料桶、便携储水囊、临时洗浴水池等多种非承压盛水器具，解决了传统浸入式加热器容易沉底、贴合容器壁引发安全隐患的痛点。装置整体采用上下分舱的椭球形浮体结构，上半部分为密封浮力舱，采用耐温绝缘工程材质制作，完全隔绝内部电路与外部水体的接触，顶部设置一体化出水弯管，加热后的温水可从弯管处自然导出，无需额外搭配抽水结构即可实现表层温水的取用，符合日常洗浴、取水的使用习惯；下半部分为导热密封舱，外部采用耐温导热材质包裹，既保证热量可以快速传导到周边水体，又能实现水电完全隔离，杜绝漏电风险。浮体下方延伸设置螺旋状加热构件，螺旋结构采用高导热金属材质制作，整体呈等距螺旋盘绕形态，相比直杆式加热结构拥有更大的换热接触面积，能够在同等功率下提升热交换效率，加快水体升温速度，同时螺旋结构的重心靠下，能够让整个浮体在液面保持竖直稳定的漂浮状态，不会因水流波动出现侧翻、歪斜的情况。设计过程中充分考虑了使用的安全边界，浮体的浮力储备经过精准核算，即使在加热过程中浮体表面附着少量水垢，依然可以保持足够的吃水深度，让下方螺旋加热体完全浸没在水体中，避免干烧情况出现；整体外形最大直径控制在120mm以内，高度方向从浮体顶部到螺旋加热体末端总长度不超过280mm，可以轻松放入多数常规口径的储水容器中，无需对容器进行额外改造。螺旋加热体的盘绕直径控制在40mm，相邻螺旋圈的间距保持在8mm，既保证加热时水体可以在螺旋间隙间自然对流，带走加热体表面的热量，又避免间隙过小容易缠绕杂物、积攒水垢的问题；顶部出水弯管的角度经过人体工学优化，出水方向斜向上设置，取用温水时无需额外调整装置角度，即可让水流自然流向取用方向，减少使用过程中的调整操作。装置整体没有突出的尖锐结构，浮体外部所有接缝处都做了圆弧过渡处理，日常拿取、收纳过程中不会划伤使用者，螺旋加热体的末端做了圆滑收头处理，避免拿取时剐蹭容器或划伤手部，整体结构简洁可靠，没有多余的复杂构件，降低了长期使用过程中的故障概率，适合在无固定洗浴加热设施的临时场景下使用。
