双风机散热钣金机箱护罩结构设计

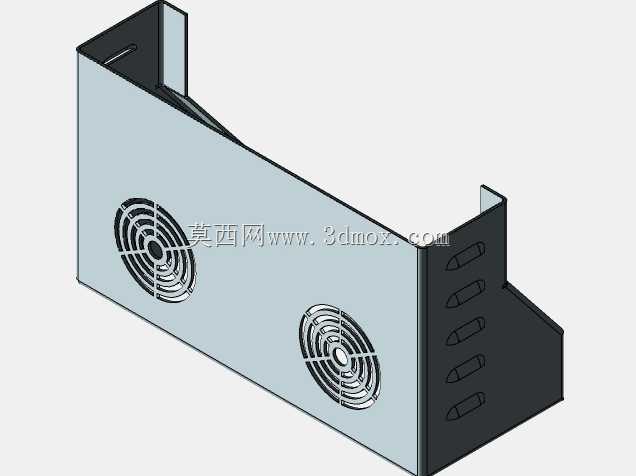

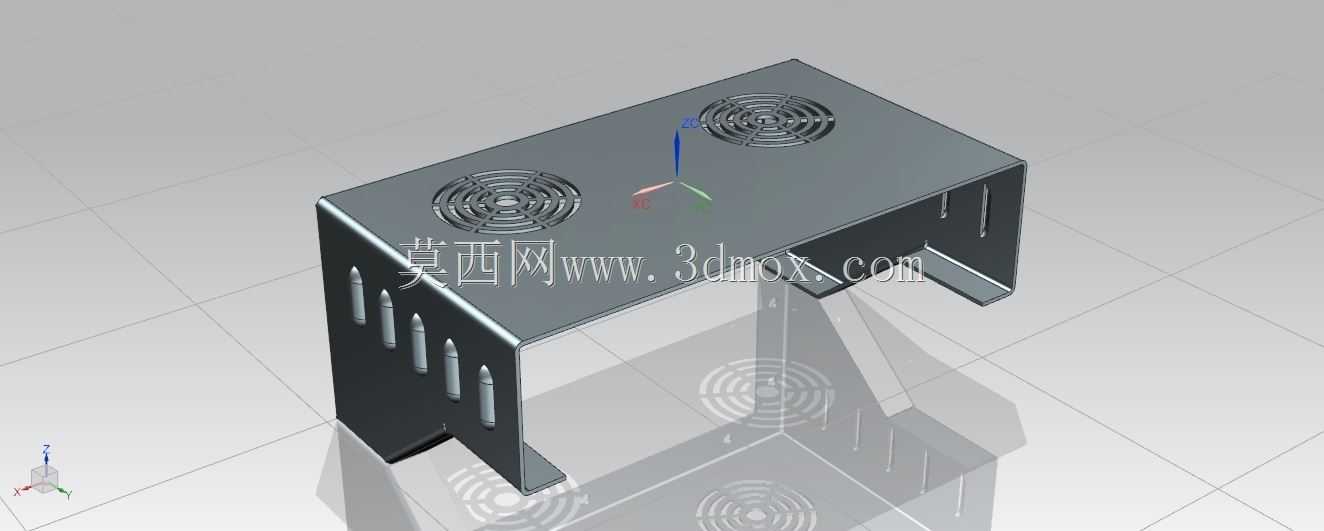

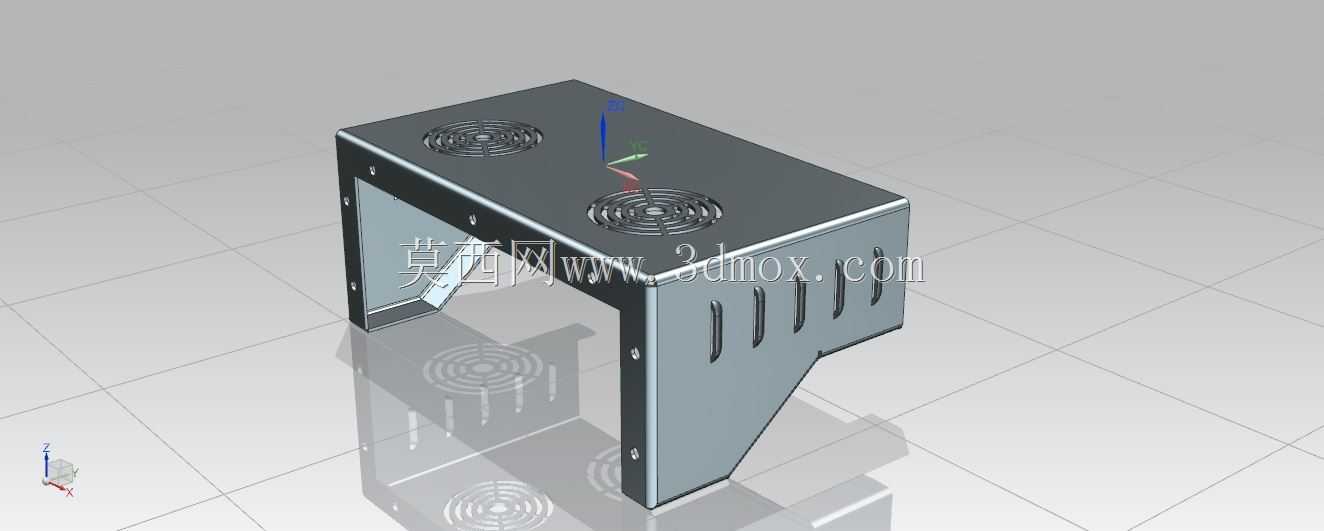

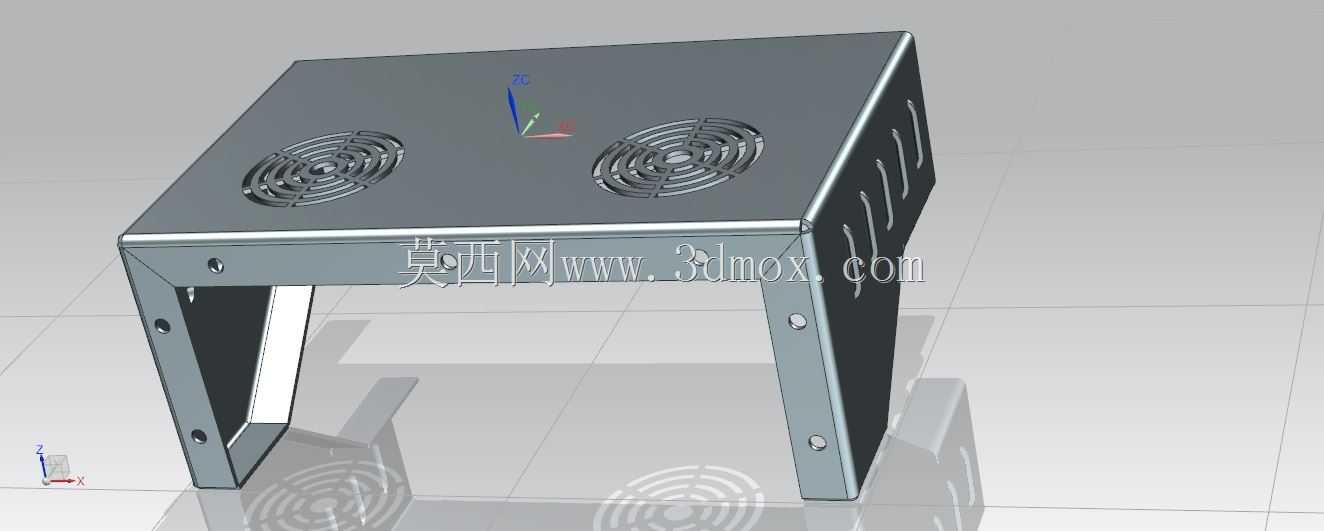

这款钣金护罩结构主要面向工业电控设备、小型工控主机的外置散热防护场景，在车间多尘、设备连续运行的工况下，既能够为内部核心电控元件提供物理防护，避免加工碎屑、飞溅切削液直接接触电路部分，也能通过顶部布置的双轴流风机形成定向散热风道，带走设备长时间运行产生的积热。从结构设计逻辑来看，整体采用U型折弯主体作为承载基础，两侧立边预留了规则排列的安装孔位，可直接通过螺栓与设备基体框架连接，安装时不需要额外设计转接支架，适配常规型材框架的安装孔距标准。护罩的侧面开有长条状通风槽，配合顶部的两个风机安装位，能够形成下进上出的空气流通路径，避免内部出现散热死角，风机安装位做了下沉翻边处理，既可以提升风机安装后的贴合度，减少运行时的共振异响，也能避免风机边缘与钣金锐边直接接触割破线材。护罩的边角处做了斜切补强设计，在不额外增加钣金厚度的前提下，提升了整体结构的抗形变能力，避免设备运输、安装过程中受外力挤压出现边角变形的问题。从安装边界来看，护罩的内空尺寸完全匹配常规小型工控模块的排布空间，立边的安装孔位做了长圆余量设计，允许安装时存在±2mm的位置偏差，降低现场装配的对位难度。钣金的折弯圆角统一采用R1.5的工艺标准，既符合常规钣金加工厂的折弯刀具适配要求，也能避免锐边外露造成安装人员划伤。护罩的内侧预留了走线的避让空间，风机供电线路可以沿着护罩内侧的折弯边排布，不会与内部元件产生干涉，侧面的通风槽宽度控制在4mm，既保证通风量，也能阻挡较大尺寸的加工碎屑进入护罩内部。在实际应用中，这类护罩常配套安装在车间小型数控设备的控制单元外侧、独立工控柜的顶部散热区段，相比全封闭外壳，散热效率提升40%以上，同时相比网格状护罩，具备更好的防异物侵入能力，适配机加工车间、装配生产线的复杂工况。设计过程中充分考虑了钣金加工的工艺性，所有折弯边都预留了合理的避空位，焊接点位全部设置在非外观面，整体加工不需要特殊模具，常规钣金厂通过激光下料、数控折弯、简单点焊即可完成成型，加工成本可控，适合批量配套生产。
