手动台式管钳夹紧工装结构设计

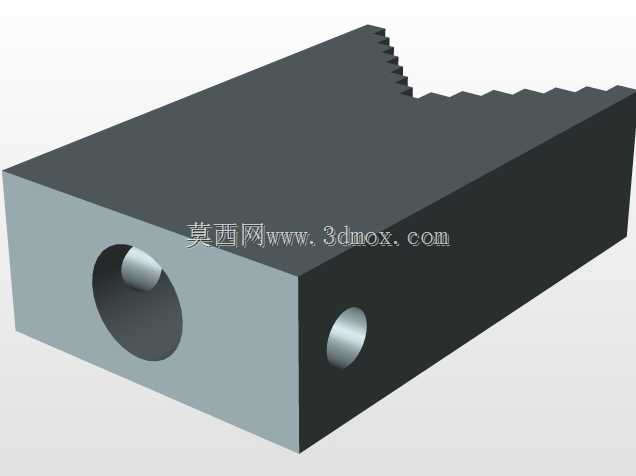

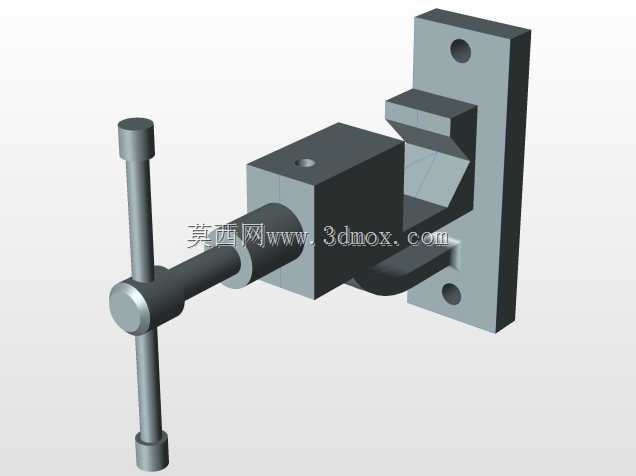

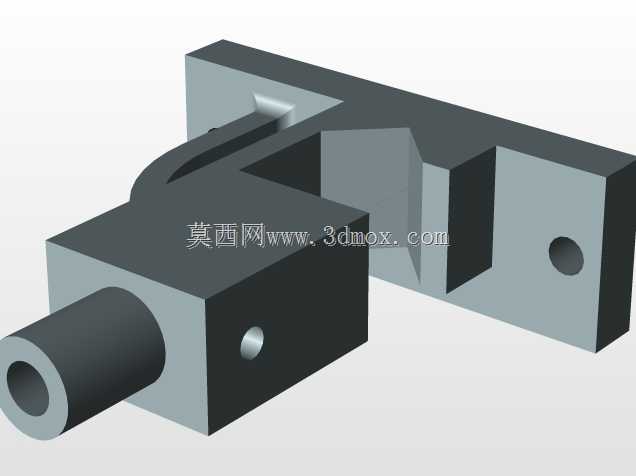

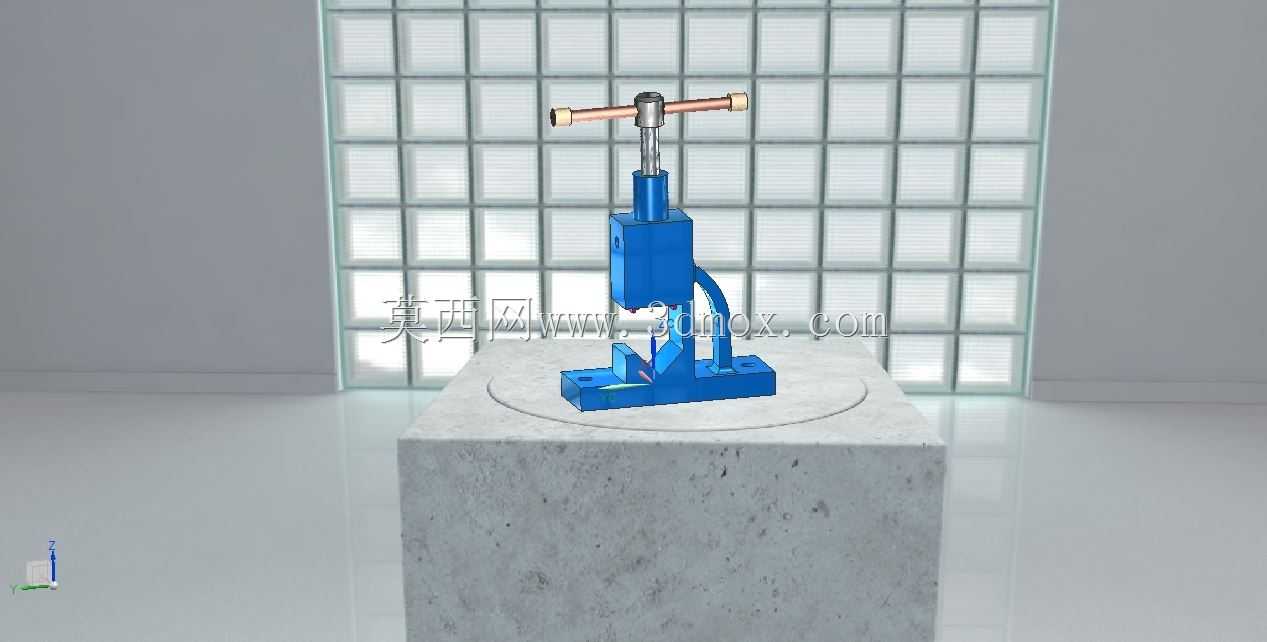

这款手动台式管钳主要面向管路安装、五金维修、小型金属件加工场景设计，是钳工工位、水电安装作业、汽修管路维护场景中常用的夹紧作业工具，区别于普通手持式管钳，台式结构能够提供更稳定的夹持力，无需操作人员持续施加握力，可大幅降低长时间作业的劳动强度。在实际使用过程中，该管钳可将圆形管件、薄壁金属管、小型棒料牢牢固定在工作台面，方便操作人员完成套丝、切割、打磨、管件对接等工序，尤其适合小口径金属管路的预制加工作业，在水电装修、小型机修工位、职业院校钳工实训场景中都有广泛的应用空间。从功能特性来看，该管钳采用T型手摇加压结构，通过丝杆传动实现钳口的开合与夹紧动作，传动过程平稳省力，操作人员转动顶部的铜质手柄即可逐步施加夹紧力，钳口位置设计有适配圆形管件的V型咬合结构，能够在夹紧过程中自动对中管件，避免管件夹持偏斜，同时咬合齿经过结构优化，既能够保证足够的摩擦力防止管件打滑，又能减少对管件表面的过度损伤，适配不同壁厚的金属、硬质塑料管材夹持需求。在设计思路上，整体采用立式C型床身结构，底部设计有平整的安装基面，可通过螺栓直接固定在工作台面上，保证夹紧作业时整体结构不发生晃动；主体承力部件采用一体化结构设计，减少不必要的拼接缝隙，提升整体结构的刚性，避免大夹紧力下出现结构形变；丝杆部分与活动钳身采用滑动配合结构，配合间隙经过合理设计，既保证钳身滑动顺畅无卡滞，又不会出现过大的旷量影响夹持精度；操作手柄采用防滑的铜质长杆设计，力臂长度经过优化，操作人员无需借助加力杆即可获得足够的夹紧力矩。从安装边界与外形尺寸来看，该管钳整体占用工作台面的面积较小，底座安装孔位按照常规钳工工作台的安装标准设计，可适配多数现有工作台的安装点位，无需对工作台进行额外改造；整体高度符合人体工程学设计，操作人员站立或坐姿作业时都能舒适操作，钳口最大开合度覆盖常规小口径管路的夹持需求，可满足多数日常维修与小批量加工的使用要求，整体结构紧凑，闲置时占用储物空间小，方便工位收纳与转运。
