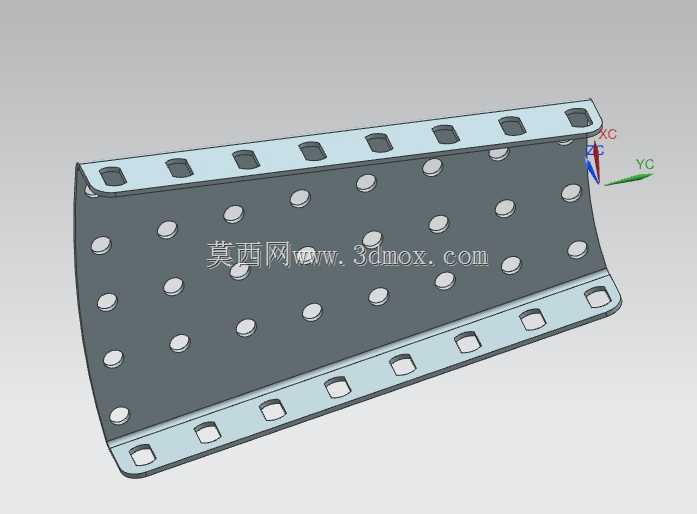

弧形多孔带安装边钣金结构件

项目分类:3D模型 发布时间:2021-08-01 ID:216643
  • 弧形多孔带安装边钣金结构件

该弧形钣金构件主要应用于需要曲面贴合安装、同时兼顾透气、减重与多点固定需求的工业场景,常见于设备防护围挡、曲面导流衬板、轻量化承载支架、通风散热罩壳等部位,能够适配带有圆弧轮廓的设备舱体、机架曲面段,在航空航天内饰、轨道交通设备护板、工业设备通风组件、特种机箱曲面内衬等场景中均可发挥作用。从实际用途来看,该构件一方面通过自身弧形轮廓与安装基体的曲面实现紧密贴合,避免平直构件安装后出现的缝隙、翘边问题,保障装配后的结构整体性;另一方面板身密布的圆形通孔可实现通风散热、流体导通、减重降本的效果,两侧翻边的安装位则用于实现构件与基体的可靠连接,同时翻边结构能够大幅提升薄板构件的整体刚性,避免薄板在受外力、温度变化时出现变形翘曲。从功能特性来看,该构件采用薄板钣金工艺成型,整体重量较轻,弧形主体的弧度经过匹配设计,能够完全贴合对应安装面的曲率,板身的圆形通孔采用等距阵列排布,既保证了开孔区域的通透率均匀,也避免了开孔过于密集导致的结构强度不足问题;两侧翻边上的异形安装孔采用长圆与方孔组合的形式,能够适配不同规格的紧固件,同时预留一定的安装调整余量,降低装配时的对位难度,即使存在小幅的安装位置偏差也能顺利完成固定。在设计思路上,该构件首先根据安装基体的曲面弧度确定主体的成型曲率,保证贴合度;其次根据通风、减重的需求计算开孔率,确定圆形通孔的直径与排布间距,在保证通透效果的同时预留足够的结构强度余量;之后在两侧设计折弯翻边,通过翻边高度的设定提升构件的截面惯性矩,增强整体抗变形能力,再在翻边上排布安装孔,孔位间距根据紧固件的排布要求设定,同时兼顾安装操作的空间余量,避免紧固件安装时出现工具干涉问题。从安装边界来看,该构件的整体宽度适配常规曲面舱段的安装跨度,两侧翻边的宽度与安装基体的连接边宽度匹配,翻边上的安装孔中心距与基体上的预设连接孔位完全对应,构件成型后的弧度公差控制在钣金工艺允许范围内,保证安装后边缘与基体贴合间隙均匀,不会出现局部凸起或缝隙过大的问题,板身厚度根据承载需求选用适配的薄板材料,既保证足够的结构强度,也不会过度增加整体重量。
