非对称垂直面起重机吊钩结构设计

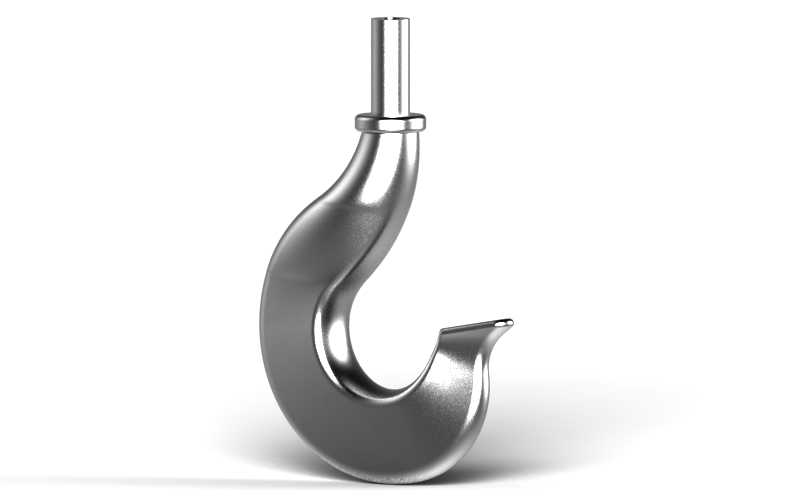

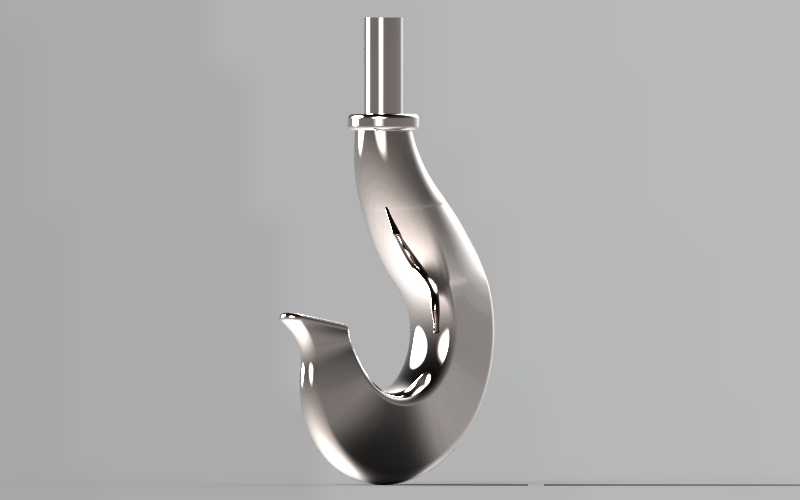

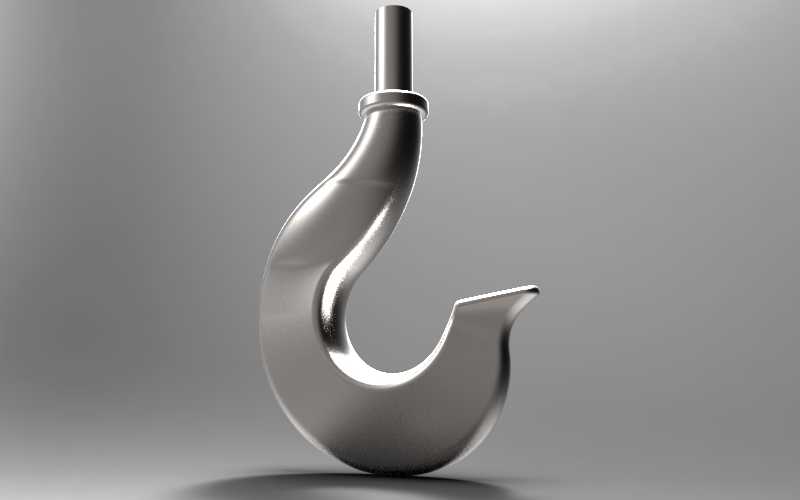

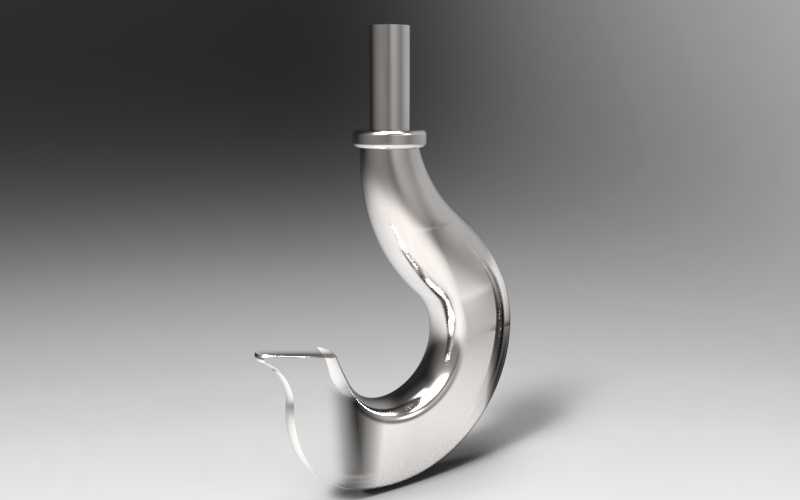

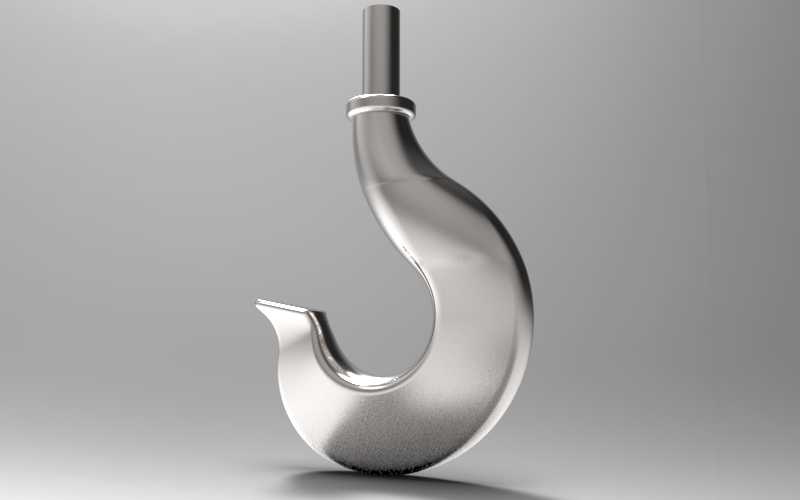

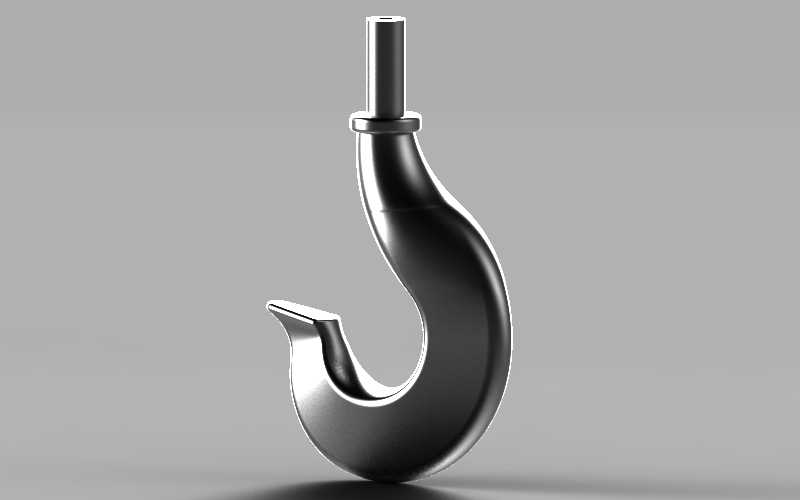

　　在起重作业场景里，吊钩是直接承载被吊重物的核心受力构件，从车间内的机床工件转运、港口码头的集装箱装卸，到建筑工地的建材吊装、仓储物流的重型货物堆垛，几乎所有涉及垂直起升的起重作业环节，都需要吊钩作为吊重与起升机构之间的传力连接部件。这款吊钩的结构设计没有采用常规对称式钩体构型，垂直面上的非对称形态是针对特定吊装工况做的适配调整，钩身的弯曲段曲率沿钩体走向做了连续变化，靠近钩尖的位置曲率半径更小，能在挂入吊环、吊装带吊耳的时候减少卡滞，提升挂摘吊具的操作顺畅度，而靠近上端直杆段的弯曲位置曲率半径逐步放大，用来分散起吊时的应力集中，避免长期受交变载荷出现疲劳裂纹。上端的直杆安装段做了定位凸台结构，安装时凸台可以卡在吊钩横梁的安装孔端面，

　　限制吊钩装配后的轴向窜动，直杆顶端预留的装配段可以配套推力轴承，实现吊钩在承载状态下的水平回转，方便调整被吊重物的朝向，适配不同吊装工位的对位需求。设计这类非对称吊钩时，不能直接套用常规对称吊钩的扫略路径，需要先根据实际承载的载荷分布划定不同截面的受力边界，钩身的危险截面集中在钩体弯曲段的内侧位置，建模时需要沿钩体的受力走向调整每个截面的形心位置，保证起吊载荷的作用线尽量通过各截面的形心，减少附加弯矩带来的额外应力。钩尖位置做了小幅上翘的防脱结构预留，不需要额外焊接防脱卡板的安装座时，也能在吊装过程中减少吊具从钩口滑出的风险，钩体的外表面做了连续的圆弧过渡，没有尖锐的棱角，既可以避免吊装时刮伤吊装带、钢丝绳的表层，

　　也能消除建模过程中产生的应力集中奇点，方便后续做有限元受力校核时得到更贴合实际工况的计算结果。从安装边界来看，上端直杆的直径尺寸需要匹配对应吨位吊钩横梁的安装孔径，凸台的外径要大于安装孔直径，预留足够的承压面来传递起吊载荷，钩体的整体开口尺寸需要适配常用的卸扣、吊环规格，保证常规吊装索具可以顺利挂入，同时钩口的开度不能过大，避免吊索具在起吊过程中出现大幅滑动偏移。
