小型夹持式机械臂执行端结构设计

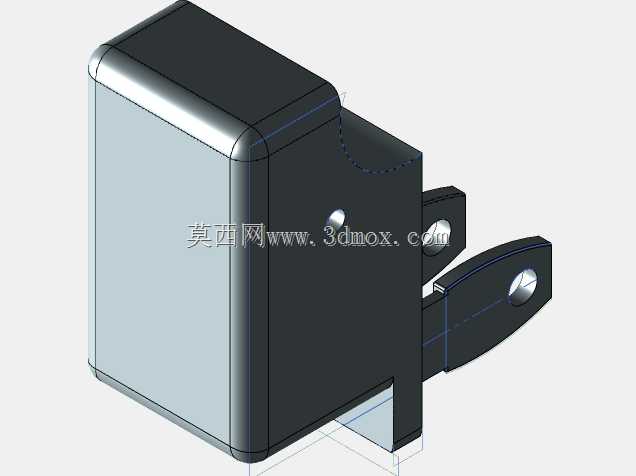

这款小型夹持式机械臂执行端，主要面向轻载自动化作业场景设计，可适配桌面级自动化工作站、小型物料分拣流水线、实验室样本转运设备、电子元器件装配工位等多种应用场景，承担小尺寸工件的抓取、移位、精准摆放等作业任务，能够替代人工完成重复性高、定位精度要求严的单调操作，有效降低人工操作的疲劳误差，提升小批量柔性生产环节的作业稳定性。从实际用途来看，该结构作为机械臂的末端执行单元，可直接对接标准机械臂腕部接口，针对重量在五百克以内的小型五金件、塑料壳体、电子模组、实验室耗材等物件完成夹持动作，配合机械臂的多轴运动轨迹，可完成不同工位间的物料传递、工装上下料、成品码放等常规作业，也可加装在定制化非标设备上作为专用取料机构使用，适配多行业轻载作业的通用需求。在功能特性层面，该结构采用集成式壳体设计，将驱动容纳腔与夹持摆臂做一体化布局，壳体主体做圆角钝化处理，避免作业过程中剐蹭周边设备或操作人员，夹持臂采用对称双摆结构，开合行程覆盖0至35毫米的夹持范围，夹持接触面预留了防滑垫安装位，可根据被夹持物件的材质更换橡胶、硅胶或者聚氨酯防滑垫，避免夹伤工件表面同时提升夹持摩擦力，防止转运过程中工件脱落。壳体侧面预留的两个紧固安装孔，可适配不同规格的连接法兰，能够快速对接市面主流小型机械臂的末端接口，无需额外做转接件加工。从设计思路来看，该结构优先考虑紧凑性与安装便捷性，整体布局尽可能压缩横向与纵向的安装尺寸，将驱动元件完全内置在方形壳体内，减少外部走线与外露结构，降低作业过程中与周边工装发生干涉的概率；夹持臂的铰接位置做了耐磨衬套安装位设计，可嵌入铜质或者工程塑料衬套，减少长期往复摆动带来的铰接位磨损，延长结构的维护周期；壳体边角做全圆角过渡，既提升了结构的外观整体性，也能消除尖锐边角带来的安全隐患，适配有人工协同作业的半自动化工位场景。在外形尺寸与安装边界层面，该结构主体壳体的长宽高尺寸控制在80毫米、60毫米、100毫米范围内，夹持臂完全收拢时整体最大外轮廓不超过110毫米，完全张开时单侧摆臂外伸量不超过25毫米，安装时仅需保证腕部连接位置周围40毫米范围内无遮挡结构，即可满足全行程开合的运动空间需求；壳体底部预留的走线槽可将驱动线缆从结构内部引导至机械臂走线通道，避免线缆外露影响运动轨迹，整体安装边界紧凑，可在狭小的设备内部空间完成部署，适配空间受限的小型自动化设备改造需求。
