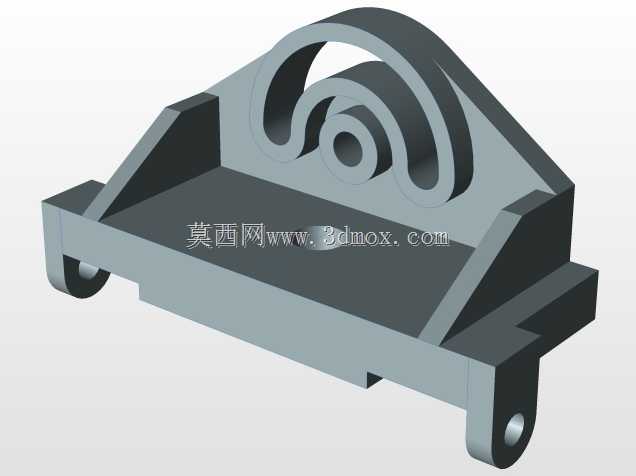

带涡卷支撑结构的工业安装基座

该构件属于工业设备配套的承载安装类零部件，主要应用于中小型工业设备的机架连接、动力组件承托场景，常见于轻工生产线辅助工位、小型传动设备的端部固定环节，可作为设备主体与安装基面之间的过渡连接载体，承担设备运行过程中产生的静载荷与小幅振动载荷，避免设备主体直接与安装基面接触造成的磨损、位移问题。从功能特性来看，构件底部为平整的承托平面，可提供稳定的接触面放置配套功能组件，两侧向下延伸的带孔支耳为安装固定位，可通过标准紧固件穿过支耳的通孔将整个构件锁紧在安装机架或基面之上，支耳的突出结构可让安装操作拥有足够的操作空间，无需额外加工避让位即可完成紧固件的锁紧作业。构件上部的多层涡卷弧形支撑结构是核心受力设计，该结构通过连续的弧形曲面分散来自上部连接部件的传导应力，相比直角支撑结构拥有更优的抗形变能力，在承受纵向压力时可通过曲面的微小弹性形变抵消部分振动冲击，避免应力集中造成的结构断裂，同时涡卷结构的中空设计可在保证结构强度的前提下降低构件整体重量，减少材料消耗与安装负载。在设计思路上，该构件优先保证安装适配性与结构可靠性，底部承托面的宽度与长度匹配常规小型功能组件的安装尺寸，两侧支耳的孔位间距符合通用工业安装的孔距标准，可直接适配多数现成的安装基面预留孔位，无需额外进行孔位改造。上部涡卷结构的曲率经过受力优化，从最外侧的大弧度曲面逐层向内收窄至中心的环形定位孔，中心孔可作为上部组件的定位基准，安装时可通过定位销快速完成上部组件的对位，降低装配调试的难度。从安装边界来看，构件整体为对称式结构，两侧支耳的外端面为最大宽度边界，底部平面到涡卷结构最顶端的距离为整体高度边界，安装时仅需预留对应长宽高的操作空间即可完成装配，支耳的通孔直径适配常规规格的连接螺栓，无需定制特殊规格的紧固件即可完成固定，整体结构无尖锐外凸棱角，可避免安装过程中对操作人员造成剐蹭伤害，也可减少设备运行过程中与周边管线、构件的干涉风险。
