层板拼接式轻型飞机机身骨架结构设计

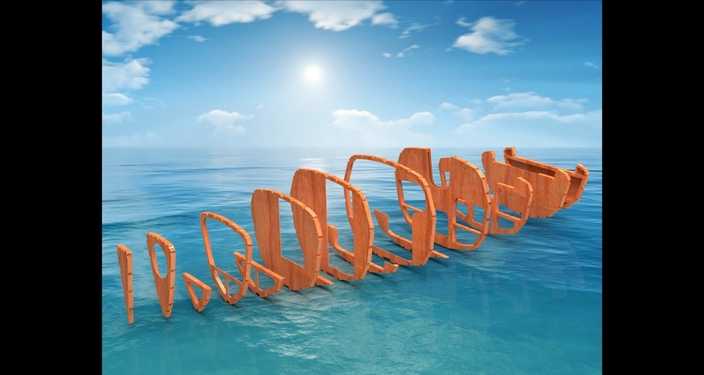

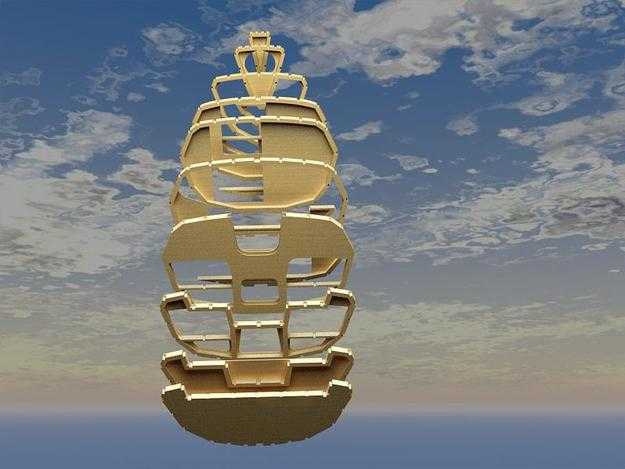

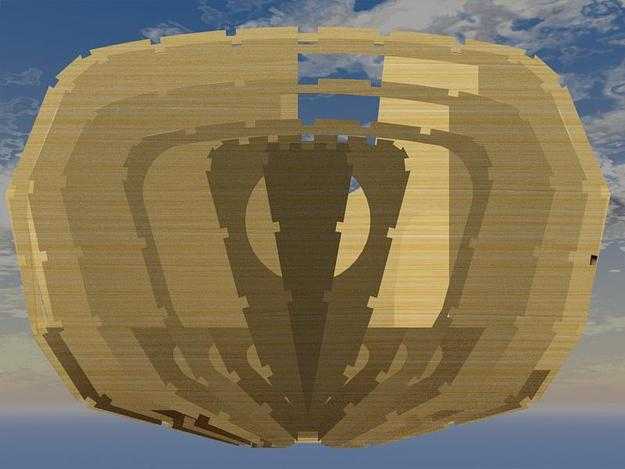

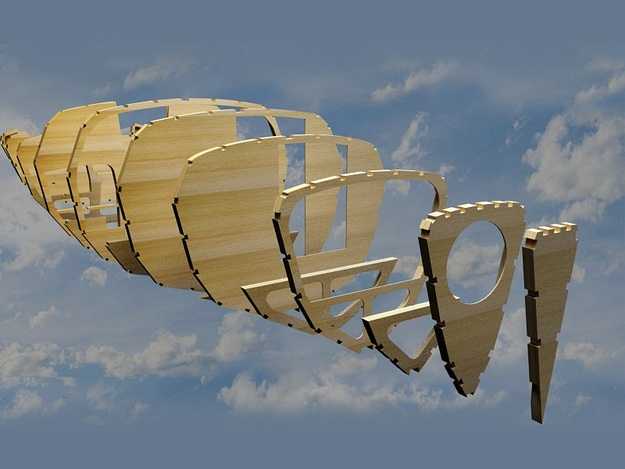

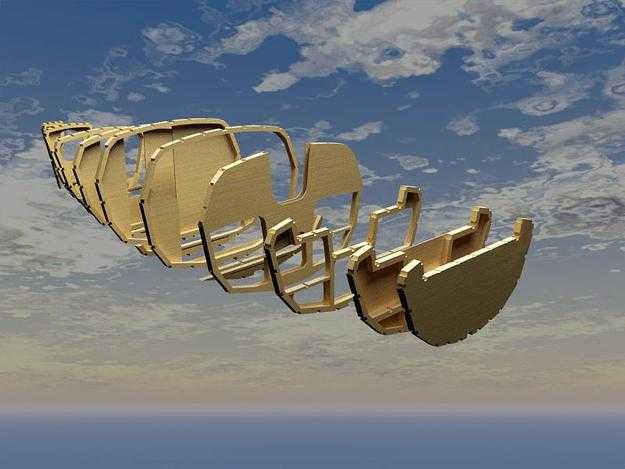

本作品为轻型飞机机身的层板拼接骨架结构三维设计，整体采用切片分层的构造逻辑完成建模，将完整的机身曲面外形沿纵向等距拆解为多片独立的轮廓肋板，每片肋板都精准对应机身对应截面的外轮廓与内部支撑结构边界，建模过程中严格遵循板材切割加工的工艺要求，所有肋板的边缘都预留了标准化的卡扣榫槽结构，无需额外粘接辅助件即可通过相邻肋板的卡槽完成定位拼接，大幅降低了拼装难度与加工成本。建模阶段先通过曲面放样构建出符合空气动力学特性的机身整体曲面，再按照选定的板材厚度对曲面进行纵向切片处理，逐片绘制每块肋板的外轮廓、内部减重镂空结构以及拼接卡槽的精确尺寸，所有卡槽的公差都经过反复校验，确保拼接后整体结构的同轴度与外形精度，避免出现拼装错位导致的外形偏差。材质渲染阶段选用了仿真层压胶合板的材质表现，还原了木质板材的自然纹理与哑光质感，同时对每片肋板的边缘做了轻微的倒角处理，模拟激光切割加工后的边缘效果，背景搭配高空云层的环境贴图，通过柔和的天光照明突出骨架的层叠结构与空间层次感，让整体结构的拼接逻辑清晰直观。结构设计上充分考虑了拼装航模的受力需求，在机身前部、机翼安装位、尾翼连接位等受力集中区域，特意加厚了对应肋板的板材厚度并增设了内部加强筋结构，在非受力区域则设计了大面积的三角形镂空减重结构，在保证整体结构强度的前提下尽可能降低整体重量，每一处拼接卡扣都设计了防脱的倒齿结构，拼装完成后不会出现松脱移位的问题，相邻肋板之间的间距经过反复优化，既保证了外蒙皮铺设后曲面的顺滑度，又不会因为肋板过密增加不必要的重量与加工成本。整体设计兼顾了加工便利性、结构强度与外形还原度，既可以作为航模爱好者手工拼装的轻型飞机骨架方案，也可作为航空结构教学的演示模型使用。
