蝠鲼仿生飞翼布局滑翔机三维设计

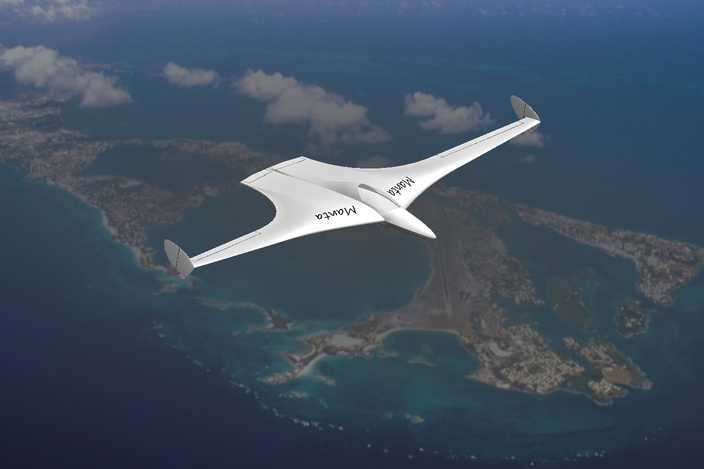

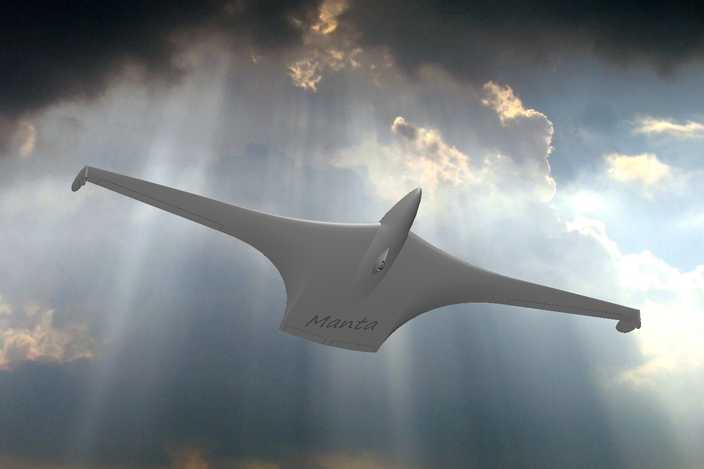

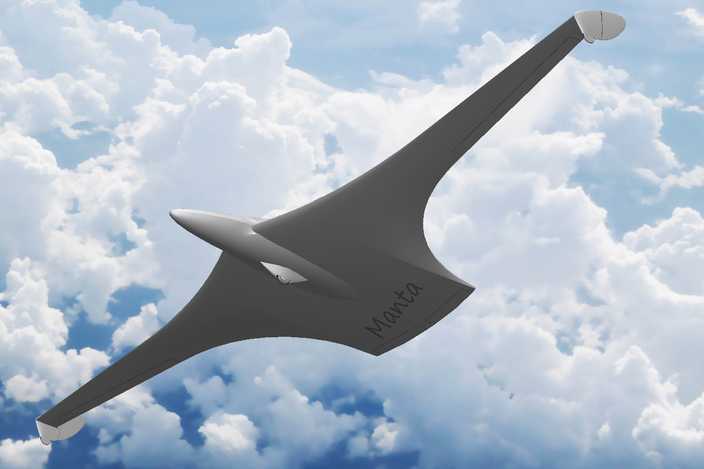

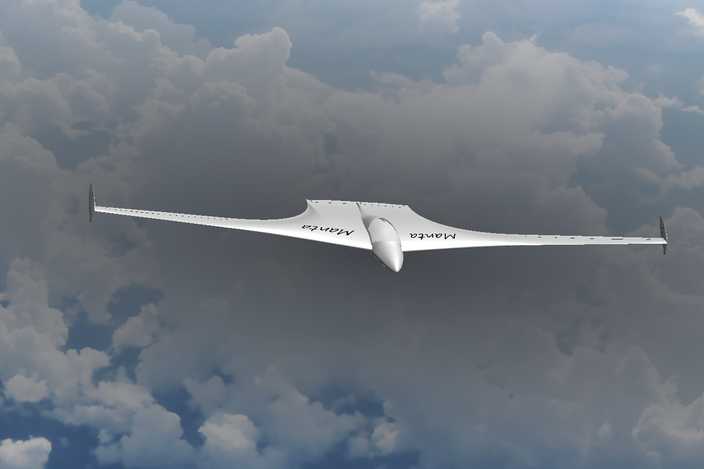

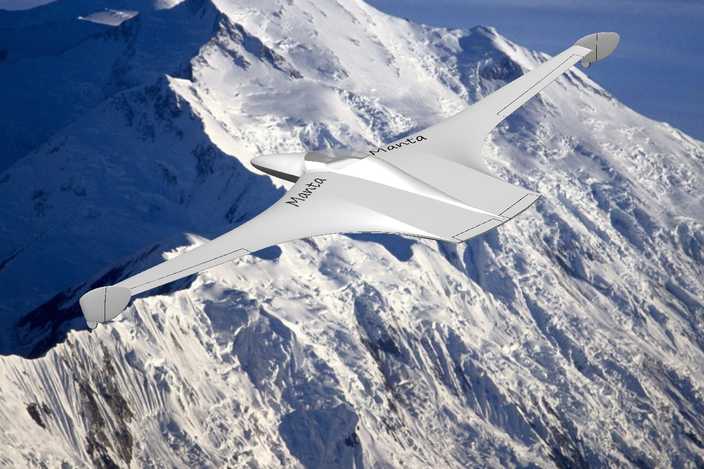

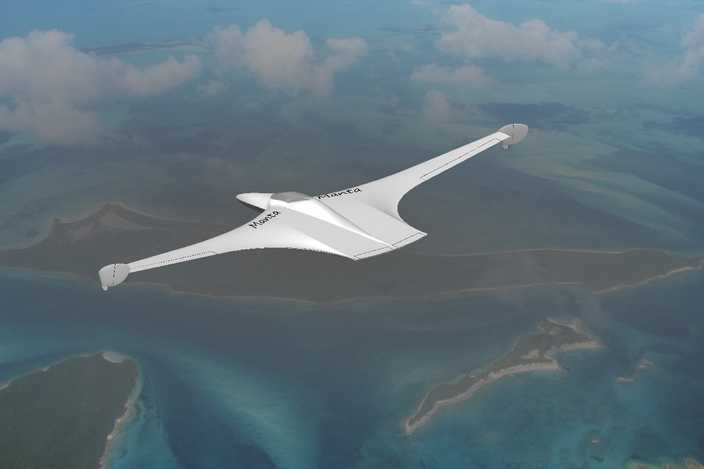

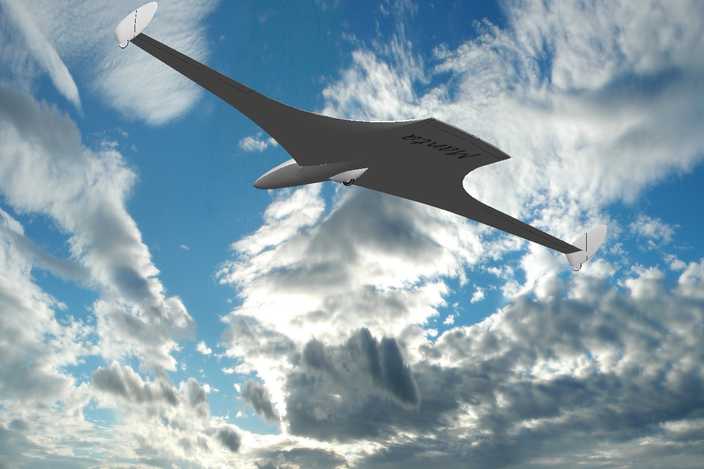

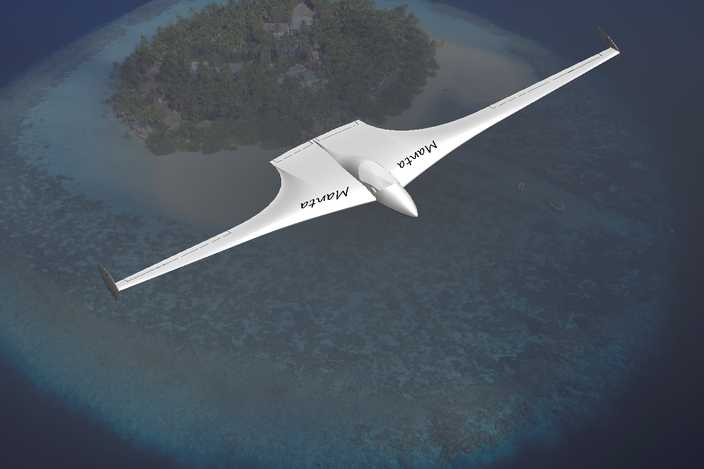

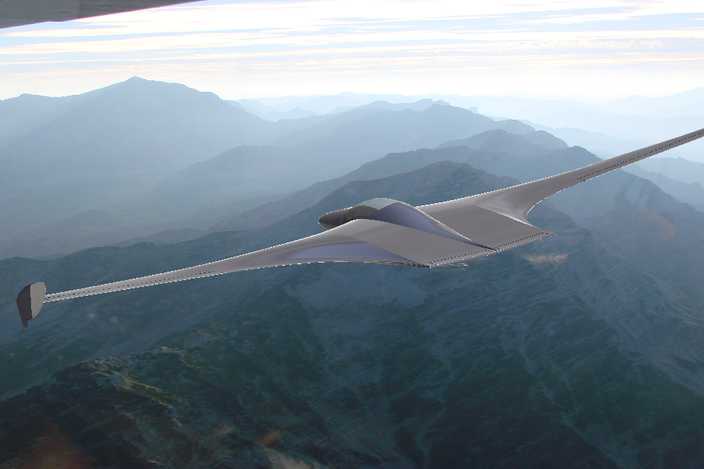

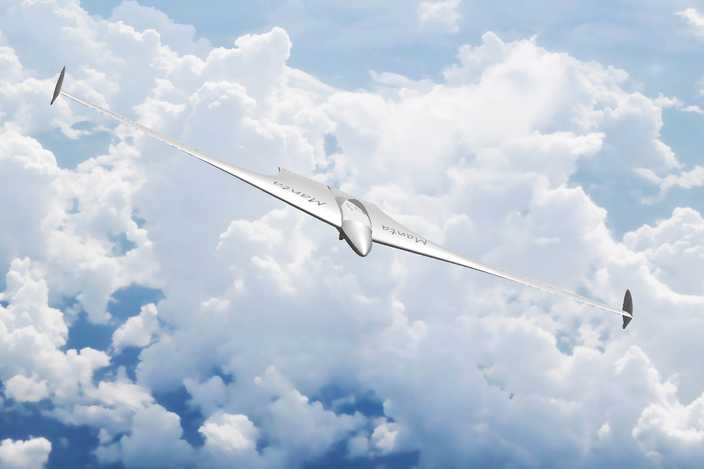

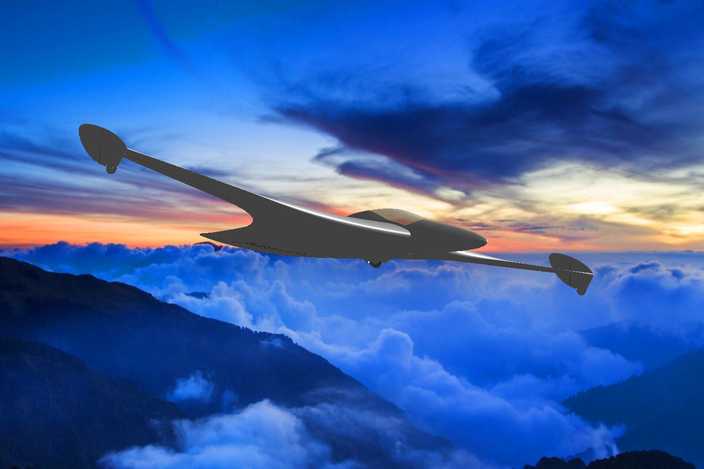

本作品为仿生蝠鲼形态的飞翼式滑翔机三维设计，整体建模过程依托三维参数化设计软件完成，首先以蝠鲼的流体外形为核心灵感来源，勾勒出无尾飞翼的整体轮廓，完全摒弃传统滑翔机的尾翼结构，将机身与机翼完全融合为一体化的顺滑曲面，从机头到翼尖全程保持连续流畅的曲率过渡，最大程度还原蝠鲼在水中游动时的低阻形态。建模阶段优先搭建翼型的核心参数骨架，参考成熟的克拉克Y翼型基础架构，仅针对翼型的弦长分布、扭转角度、翼尖小翼结构做针对性修改，其余翼型参数保留成熟滑翔翼型的气动特性，确保基础升阻比满足无动力滑翔的需求。曲面建模过程中严格控制曲面的G2连续性，机身中部隆起的座舱区域与两侧机翼的过渡面没有生硬的折角，整体曲面顺滑度完全满足后续流体仿真与3D打印加工的要求。材质渲染阶段，机身主体采用哑光白色航空复合材料质感，表面添加细腻的哑光颗粒纹理模拟真实复材的表面质感，机身上的标识文字采用曲面贴合方式映射到机身曲面，不会出现贴图拉伸变形的问题；渲染场景选用高空海岛俯瞰的环境背景，搭配柔和的高空漫射光照，清晰展现滑翔机整体的外形轮廓与曲面光影变化，突出飞翼布局的简洁流畅感。结构设计上，整机采用左右完全对称的布局形式，翼尖设置小尺寸垂直安定面替代传统尾翼的航向稳定作用，机头位置预留载荷舱空间，机翼内部预留加强筋与设备安装位，整体结构在保证轻量化的同时具备足够的结构强度，适配无动力滑翔的受力需求。设计过程中重点验证了翼型与整体布局的匹配性，通过调整机翼的后掠角度与根梢比，平衡滑翔时的俯仰稳定性与航向稳定性，解决无尾飞翼布局天然的稳定性不足问题，让整体设计既具备仿生造型的视觉辨识度，又满足航空模型的实际气动飞行要求。
