卫浴马桶进水布水弯管组件结构设计

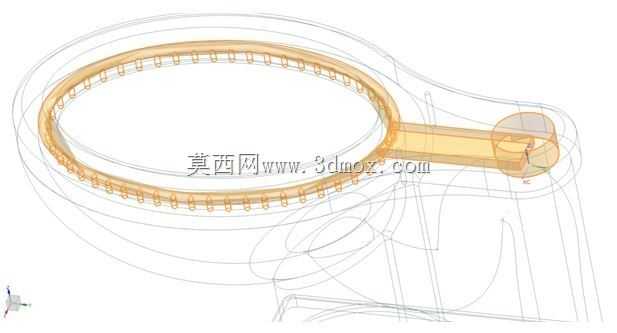

该结构为卫浴马桶内部核心的进水布水管路组件，主要应用于民用及商用连体式、分体式坐便器产品中，承担着将水箱内存储的冲洗水精准导流至马桶盆腔内壁的核心作用，是决定马桶冲洗覆盖效果、水流噪音控制、防溢漏性能的关键结构部件。在实际卫浴场景中，该组件一端对接马桶水箱的出水阀端口，另一端延伸至盆腔上部的布水环腔位置，冲洗触发后，水箱内的压力水流顺着弯管的导向进入盆腔布水区域，沿盆腔内壁均匀流下形成完整的水幕，既能够全方位冲刷盆腔内壁附着的污物，也能在冲洗过程中带动盆腔内的水形成虹吸推力，将污物推入排污管道，同时避免水流直冲盆腔水面造成飞溅问题。从功能特性来看，该弯管组件采用大曲率顺滑过渡的弯折设计，全程无直角突变的流道结构，能够最大程度降低水流在管路内流动的沿程阻力，减少水流冲击管壁产生的振动与异音，同时避免管路内出现积水残留，长期使用也不会因积水变质产生异味；管路与水箱出水端、盆腔布水端的对接位置采用贴合式密封安装结构，能够适配常规马桶的安装公差，在水箱频繁充放水的压力波动环境下，也不会出现渗漏、脱接的问题。在设计思路上，该组件充分考虑马桶内部的紧凑安装空间，整体采用L型弯折的布局形态，垂直段对应水箱内部的安装空间，水平段沿盆腔上沿的内部空腔延伸，完全避开马桶内部的水件安装位、排污管让位空间，不会与水箱内的进水阀、排水扳手等其他部件产生运动干涉；流道的截面尺寸经过反复校核，既保证足够的通水截面积满足大流量冲洗的通水需求，又不会因管路过粗占用过多内部空间导致马桶外壳壁厚不足。从安装边界来看，该组件的垂直段长度适配常规马桶水箱的高度尺寸，安装后下端与水箱底部预留足够的密封对接余量，上端弯折位置与水箱上盖的内部保留安全间隙，不会出现顶触水箱盖的问题；水平段的长度匹配常规马桶盆腔的径向尺寸，末端延伸至盆腔布水环的进水对接位，安装时无需额外裁切即可直接对位装配，对接位置的限位结构能够让安装人员快速找准装配位置，降低卫浴安装环节的操作难度。整个组件由多个子零件装配组成，各零件之间采用卡扣加密封胶圈的连接方式，既保证连接结构的稳固性，也便于后期维护时的拆解更换，无需整体替换整套水件即可完成管路部件的检修，有效降低产品的全生命周期使用成本。
