双叶片螺旋桩基础承载构件结构设计

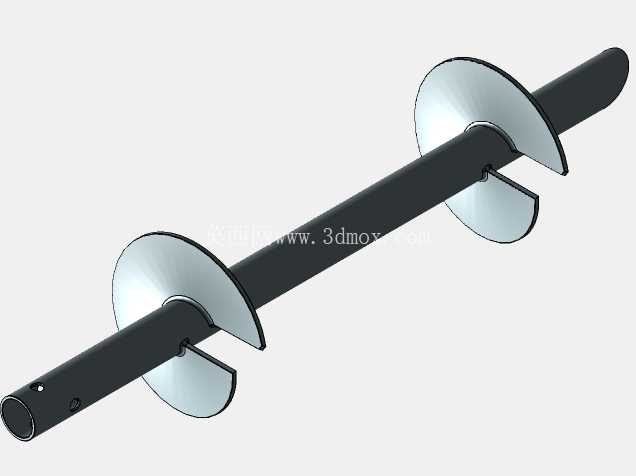

　　在光伏电站地面支架固定、临时施工围挡锚固、山地轻型构筑物基础、农业大棚立柱固定这类场景里，螺旋桩的应用占比逐年提升，相比传统混凝土浇筑基础，它无需养护周期，进场即可施工，对地表植被破坏极小，在滩涂、山地、冻土等复杂地质条件下的适配性更强。这款螺旋桩采用3.5英寸规格的主管作为核心承载主体，管壁厚度设定为0.25英寸，整体有效桩长60英寸，桩身顶端预留安装孔位，可直接对接上部支架的连接法兰，无需额外焊接转接件，现场装配效率更高。

　　桩身配置两组螺旋承载叶片，叶片宽度为5英寸，板材厚度0.375英寸，螺距设定为3英寸，第一组叶片距离桩底端部的底座位置为6英寸，两组叶片之间的轴向间距为36英寸，这种大间距双叶片布局，既可以保证旋入过程中桩身的垂直导向性，避免打桩过程中出现桩体偏斜，又能在不同深度的土层中分散承载载荷，降低单组叶片的应力集中风险，提升抗拔与抗压承载能力。桩身靠近顶端位置集成了0.875英寸直径的扭力杆结构，扭力杆相对桩身轴线呈90度偏移布置，距离桩顶端部的距离为2英寸，扭力杆的作用是为打桩设备提供扭矩传递接口，打桩时设备的旋转驱动套直接卡接在扭力杆位置，即可将旋转扭矩均匀传递到整个桩身，避免桩端受力不均导致的桩管变形，同时该扭力杆也可作为后期桩体维护、拆卸时的受力点，方便反向旋出桩体实现重复利用。桩体最底端设置45度导向底座，斜角切削的端头可以在旋入过程中破开表层硬土，降低旋入阻力，同时引导桩体沿垂直方向下行，减少打桩过程中的侧向偏移。整个模型的所有尺寸参数均通过表达式关联，调整主管直径、管壁厚度、叶片尺寸、螺距、叶片间距、扭力杆位置等参数时，对应的关联特征会自动更新，无需逐个修改特征尺寸，方便设计人员根据不同地质承载力要求、上部载荷大小快速调整参数生成适配的桩体模型。

　　从结构受力角度来看，双叶片的布局相比单叶片螺旋桩，在相同桩长条件下抗拔承载力可提升40%以上，同时在横向风载、水平冲击力作用下，两组叶片可以在不同土层深度形成多点约束，降低桩体的侧向位移量，更适合风载较大的开阔区域光伏项目、临时舞台搭建锚固这类对水平载荷有要求的场景。桩身的所有连接位置均采用圆滑过渡处理，叶片与主管的焊接位置预留了焊角结构，在建模时已经考虑了实际焊接工艺的焊脚尺寸，避免后续出工程图时遗漏焊接标注，生产时可直接参考模型的焊缝结构进行焊接作业，减少工艺核对环节。

　　顶端的安装孔位采用通孔设计，配合配套的连接销即可实现上部构件的快速固定，孔位位置距离桩端的距离经过反复校核，既保证连接强度，又避免孔位过于靠近端部导致的桩端开裂风险。在实际选型过程中，设计人员可根据项目地的地质勘察报告，调整叶片数量、螺距以及桩长参数，比如在软土地质区域可适当增加叶片数量、减小螺距来提升承载面积，在硬土、冻土区域可适当加大底端切削角度、提升叶片板材厚度来增强结构强度，参数化的模型结构可以快速响应这类定制化调整需求，大幅缩短设计周期。
