发动机分体式连杆结构设计

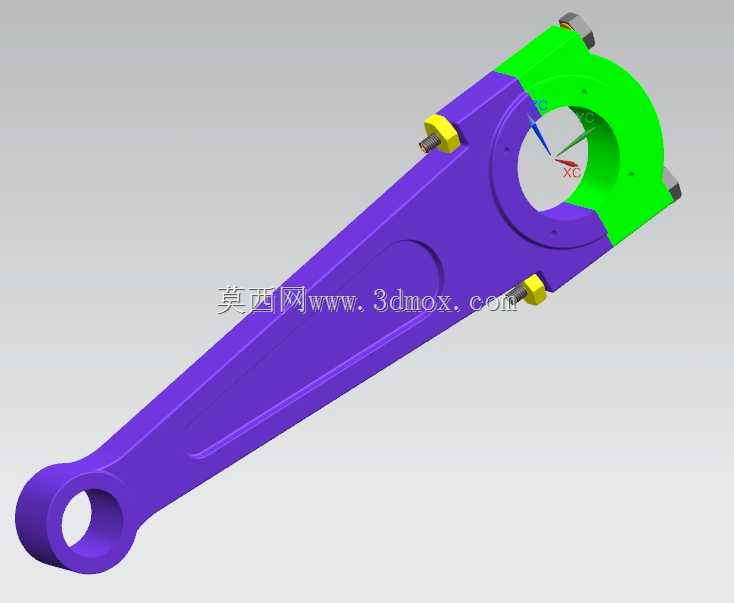

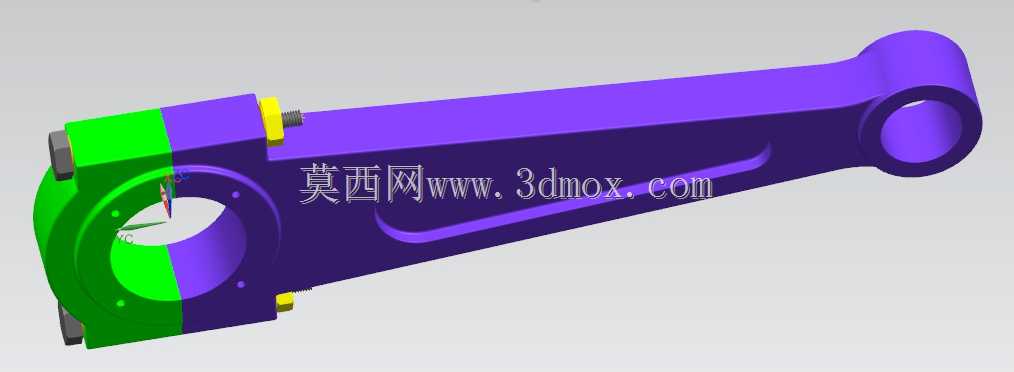

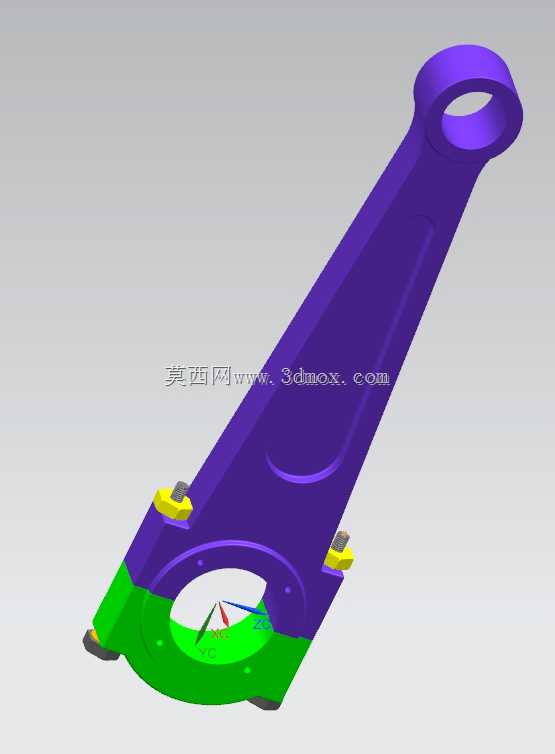

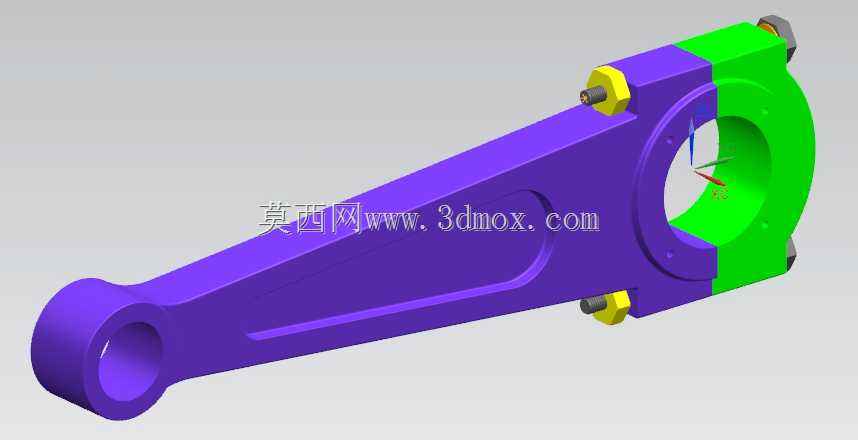

该连杆为内燃机曲柄连杆机构的核心传力构件，主要应用于往复式发动机气缸组件中，承担活塞与曲轴之间的运动转换与动力传递职能，将活塞承受的燃烧爆发压力传递至曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，是发动机动力输出路径上的关键承载部件。设计上采用分体式大头结构，大头端设置为可拆分的轴承座与轴承盖形式，通过螺栓、螺母配合垫圈实现紧固连接，这种结构设计充分考虑了曲轴的装配工艺性，能够在曲轴完成主轴颈装配后，从曲柄销位置完成连杆的安装固定，避免了整体式大头连杆无法穿过曲轴轴颈的装配限制。杆身采用工字形截面构型，在保证整体结构强度与刚度的前提下，尽可能降低构件自身重量，减少往复运动产生的惯性力，适配发动机高转速工况下的动平衡要求，杆身表面设置的加强筋结构沿受力方向布置，可有效提升杆身的抗弯、抗扭性能，避免在交变载荷作用下出现结构变形或疲劳失效。小头端为整体式圆环结构，用于安装活塞销，与活塞销座孔配合连接，内孔预留有衬套安装位，可通过压装耐磨衬套降低摩擦损耗，延长部件使用寿命。大头端内孔为曲柄销配合面，拆分面采用平面结合形式，加工时需保证结合面的平面度与位置精度，确保紧固后大头孔的圆度符合轴承配合要求，避免轴瓦出现偏磨。安装边界方面，小头端孔径适配对应规格的活塞销直径，大头端孔径匹配对应曲柄销的尺寸参数，杆身长度根据发动机行程与压缩比参数匹配设计，紧固螺栓的预紧力需按照工艺要求控制，保证大头结合面在交变冲击载荷下不会出现分离错位。该结构可适配中小排量往复式汽油机、柴油机的设计需求，建模过程中充分还原了各部件的配合关系，包括螺栓的穿装位置、螺母的防松结构、垫圈的承压面设计，所有配合面均预留了合理的公差带参考，可直接用于结构教学、装配仿真或零部件选型参考。
