汽车维修用双头梅花扳手结构设计

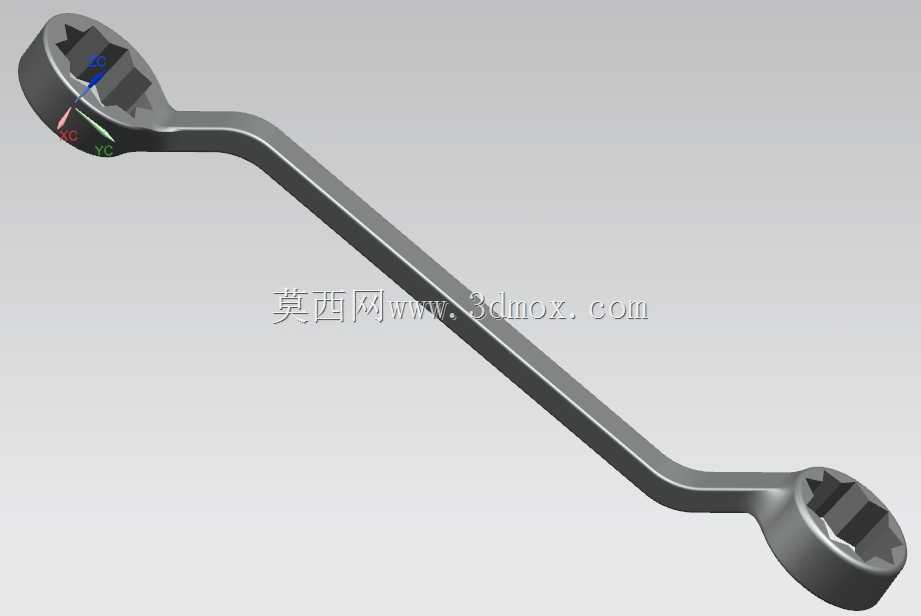

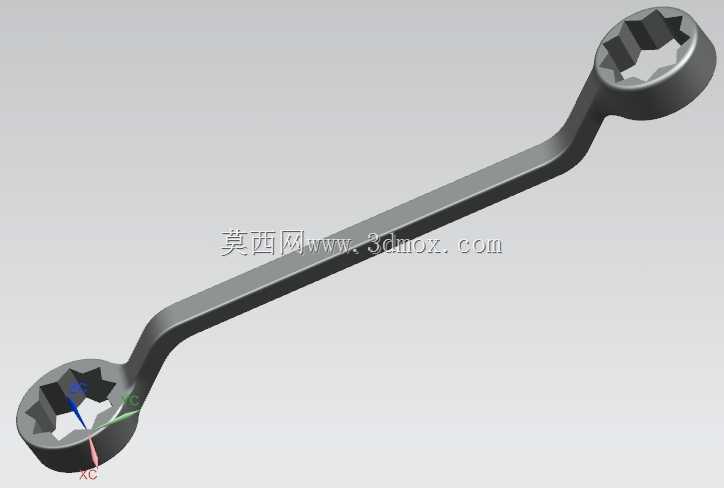

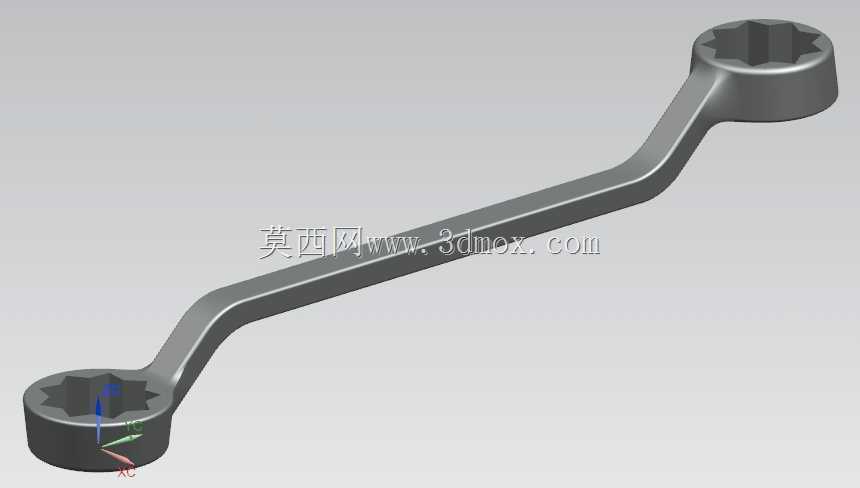

　　这款双头梅花扳手的结构设计围绕汽车底盘、发动机舱内受限空间的螺栓螺母拆装场景展开，两端均采用十二角梅花套头结构，相比开口扳手能够完整包覆紧固件的六个受力面，拧动时载荷均匀分布在螺母棱边，不会出现打滑啃伤螺帽棱角的问题，在汽修作业中针对锈蚀、拧紧力矩较大的底盘螺栓、悬架固定螺母、油底壳连接螺栓都能提供可靠的咬合效果。扳手杆身采用 offset 弯折造型，两端工作头相对杆身存在高度差，在拧动平面贴合安装面的紧固件时，弯折的杆身可以避开工件表面的凸起结构、管路或者钣金棱边，给操作人员的手部留出足够的摆动空间，不需要额外加装接杆就能在凹陷的安装位置完成连续拧动，在变速箱侧盖、转向节周边这类操作空间狭窄的区域，

　　这种偏置杆身的设计能大幅减少工具与周边零部件的干涉。从建模的结构逻辑来看，两端梅花套头的内孔十二角轮廓需要和对应规格的外六角紧固件做间隙匹配，套头的壁厚要满足额定拧紧力矩下的强度要求，避免施加较大扭力时套头出现胀裂变形；杆身从两端头向中间平滑过渡，截面采用扁长的流线型造型，既保证了杆身的抗扭刚度，也控制了整体重量，长时间手持作业不容易产生疲劳。设计过程中需要重点校核两端工作头的中心距、杆身的弯折角度与抬升高度，这些尺寸直接决定了工具在深腔位置的可达性：如果弯折高度不足，杆身会贴在工件表面无法摆动；如果中心距过长，在紧凑的机舱布局里会被周边管线卡住无法套入紧固件。套头端部做了小角度的导入倒角，

　　对准螺母时不需要完全精准对位就能快速滑套到紧固件上，在视线被遮挡的盲操作位置，倒角导向能大幅提升作业效率。杆身的曲面过渡全部采用圆角衔接，没有应力集中的尖锐棱角，施加扭力时载荷可以顺着杆身平滑传递到两端工作头，长期使用也不会在弯折位置出现断裂风险。这类手动紧固工具在整车装配线、售后维修车间、五金维保场景中都属于高频使用的基础工装，建模时需要还原所有的功能曲面与配合特征，后续可以基于该模型做受力仿真验证，校核不同扭力工况下的结构形变，也可以衍生出不同规格组套的系列化扳手设计，覆盖从车身内饰小螺栓到底盘悬架大螺母的全尺寸拆装需求。
