华为P6智能手机整机结构三维数模

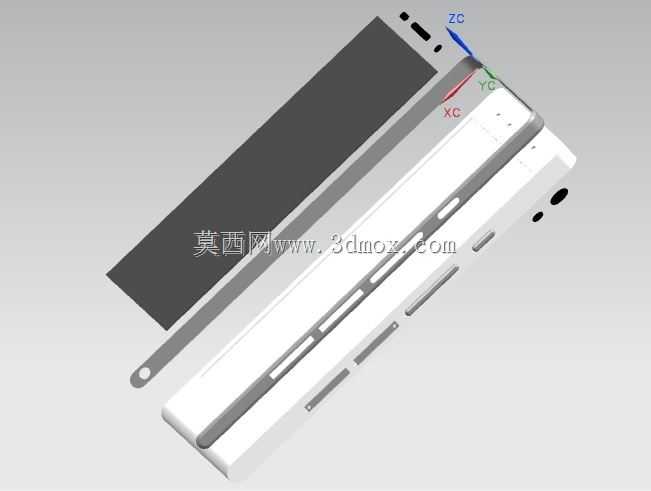

这款华为P6的三维结构数模，完整还原了这款超薄智能手机的整机装配关系与零部件细节，在消费电子结构设计领域可作为直板超薄机型的参考样本，适用于手机结构设计实训、外观方案迭代验证、周边配件开发适配等多个场景。从实际工程应用角度看，该数模完整呈现了手机前壳、中框、电池仓、后盖、侧按键、SIM卡托、顶部底部装饰件的配合边界，所有卡扣位置、螺丝柱定位、按键避让间隙都按照实际量产机型的公差要求做了还原，可直接用于手机保护壳的开模前适配验证，也能作为超薄机型堆叠设计的参考案例。设计思路上，这款机型主打6.18mm的超薄机身，数模中清晰体现了中框采用的一体化金属切削结构，中框同时承担整机结构支撑、侧按键安装定位、天线断点分隔的多重功能，电池仓采用内置式设计，仓体边缘做了0.2mm的避让圆角，避免装配时刮伤电池外层封装膜，屏幕模组与前壳的贴合面预留了0.15mm的背胶容纳槽，保证粘接强度同时不会出现溢胶问题。从安装边界来看，整机长度方向尺寸控制在132.6mm，宽度为65.5mm，厚度方向的极限尺寸为6.18mm，侧按键的突出量控制在0.7mm，既保证按压手感又不会因为突出过多导致日常使用误触，SIM卡托与中框的配合间隙控制在0.05mm，做到外观面齐平无段差，底部的麦克风开孔、耳机接口、USB接口的位置都与PCB板的对应接口做了精准对位，开孔边缘做了C0.1的倒角去除毛刺。在配件开发场景中，基于该数模可以直接提取整机外轮廓曲面，快速生成保护套、贴膜、车载支架适配位的初始模型，省去逆向扫描的步骤，缩短配件开发周期；在结构教学场景中，该数模可以用来讲解超薄手机的堆叠逻辑、金属中框的天线设计避让、卡扣与螺丝的混合固定方式等实际工程问题，帮助入门结构工程师理解消费电子类产品的设计约束，比如在有限的机身厚度内如何平衡电池容量、结构强度、天线性能三者的关系，如何通过筋位设计提升薄型中框的抗弯折能力，如何在外观面上做到固定结构的隐藏设计。数模中还还原了机身侧面的按键弹片结构、卡托的防水胶圈安装槽、摄像头镜片的定位台阶这些容易被忽略的细节，每个零部件的拔模角度都符合注塑或者金属切削的工艺要求，没有出现倒扣或者壁厚突变的结构问题，完全符合量产机型的结构设计规范。
