入耳式有线耳机外观结构三维数模

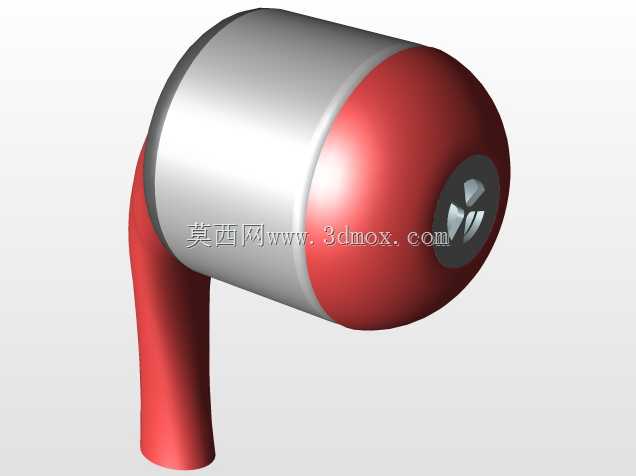

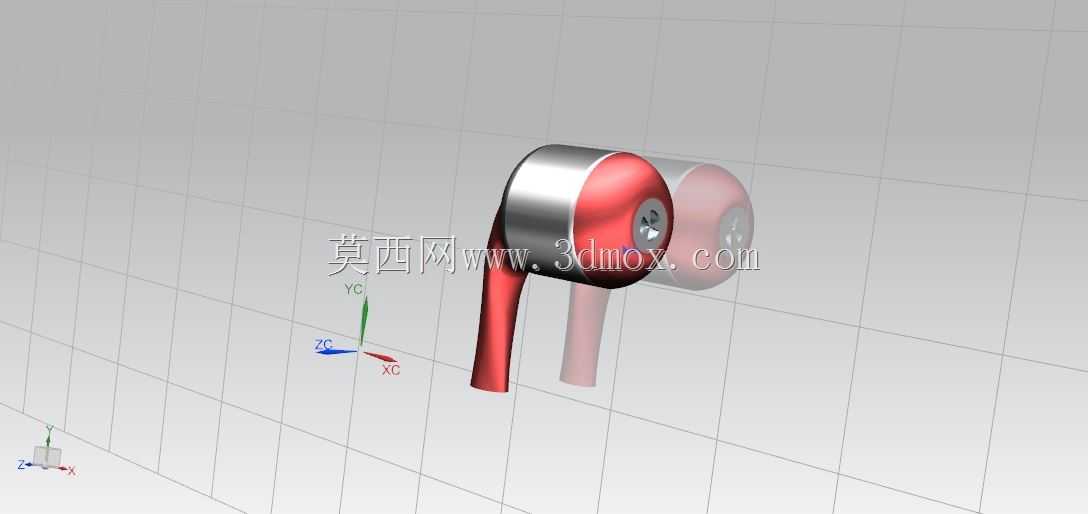

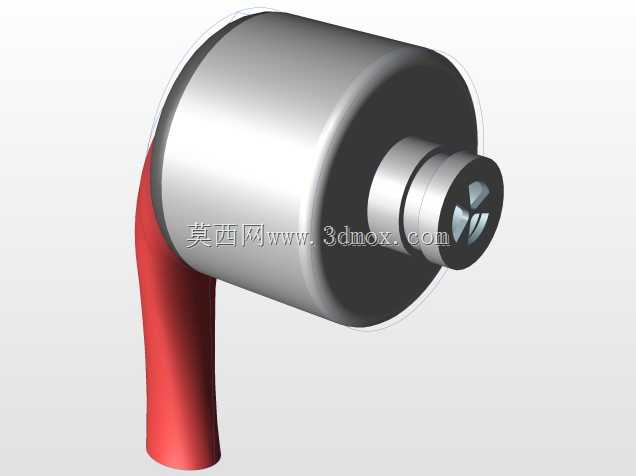

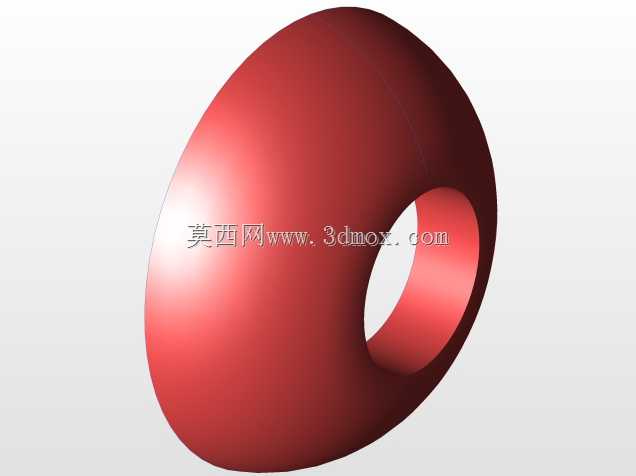

这款入耳式耳机的结构设计，首先围绕日常佩戴的耳道贴合度展开，腔体采用短柄斜出音嘴的布局，出音嘴轴线与腔体主体呈17度左右的倾斜角，匹配多数人耳道的自然走向，避免长时间佩戴产生的胀痛感。腔体主体分为前后两个装配段，前半段为出声导向结构，后半段为发声单元容纳腔，两者通过止口结构配合，装配间隙控制在0.05mm以内，既保证合缝严密，也能避免腔体共振产生的音染。出音嘴端部预留了硅胶耳塞套的安装卡槽，卡槽深度1.2mm，可适配通用尺寸的硅胶、海绵耳塞套，安装后不易松脱，同时能保证耳道内的声学密封效果，提升低频段的声音表现。耳机柄采用渐变收窄的流线造型，从腔体衔接处的8mm直径逐步收窄至尾端的4.5mm，既符合手持捏取的操作习惯，也为内部走线预留了足够空间，线材从柄部尾端的护线套处引出，护线套采用软胶材质的锥形结构，可分散线材弯折时的应力，降低日常使用中线材断裂的概率。从应用场景来看，这款结构可适配日常通勤、移动办公、运动休闲等多场景使用，腔体外侧的装饰面可做不同工艺处理，比如金属拉丝、哑光喷涂、高光注塑等，满足不同产品线的外观差异化需求。设计过程中优先考虑了装配工艺的可行性，所有壳体的拔模斜度控制在1.5度以上，无倒扣结构，可直接采用注塑工艺量产，壳体壁厚均匀控制在1.2mm，避免注塑过程中出现缩痕、缺胶等缺陷。发声单元的安装位预留了10mm直径的标准单元槽，可适配市面上主流的10mm动圈单元，单元与腔体之间预留0.1mm的密封胶涂布空间，保证声学腔体的密闭性。尾端线材入口处设置了线卡定位结构，可固定线材内部的抗拉纤维，避免拉扯线材时将内部导线扯断。整体外形尺寸控制在16mm*12mm*23mm的范围内，属于小巧型的入耳设计，佩戴时不会突出耳廓过多，侧卧使用也不会产生明显的硌耳感，安装边界上，耳塞套安装后整体最大外径不超过13mm，适配绝大多数成年人的耳道尺寸，不会出现佩戴过松易脱落或者过紧胀痛的问题。
