DMLS工艺GE喷气发动机安装支架

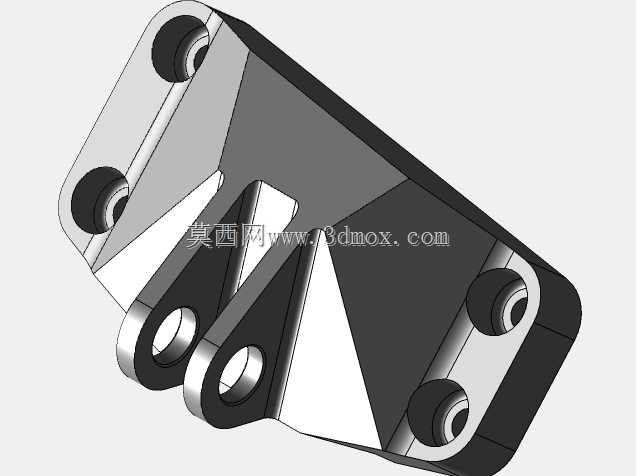

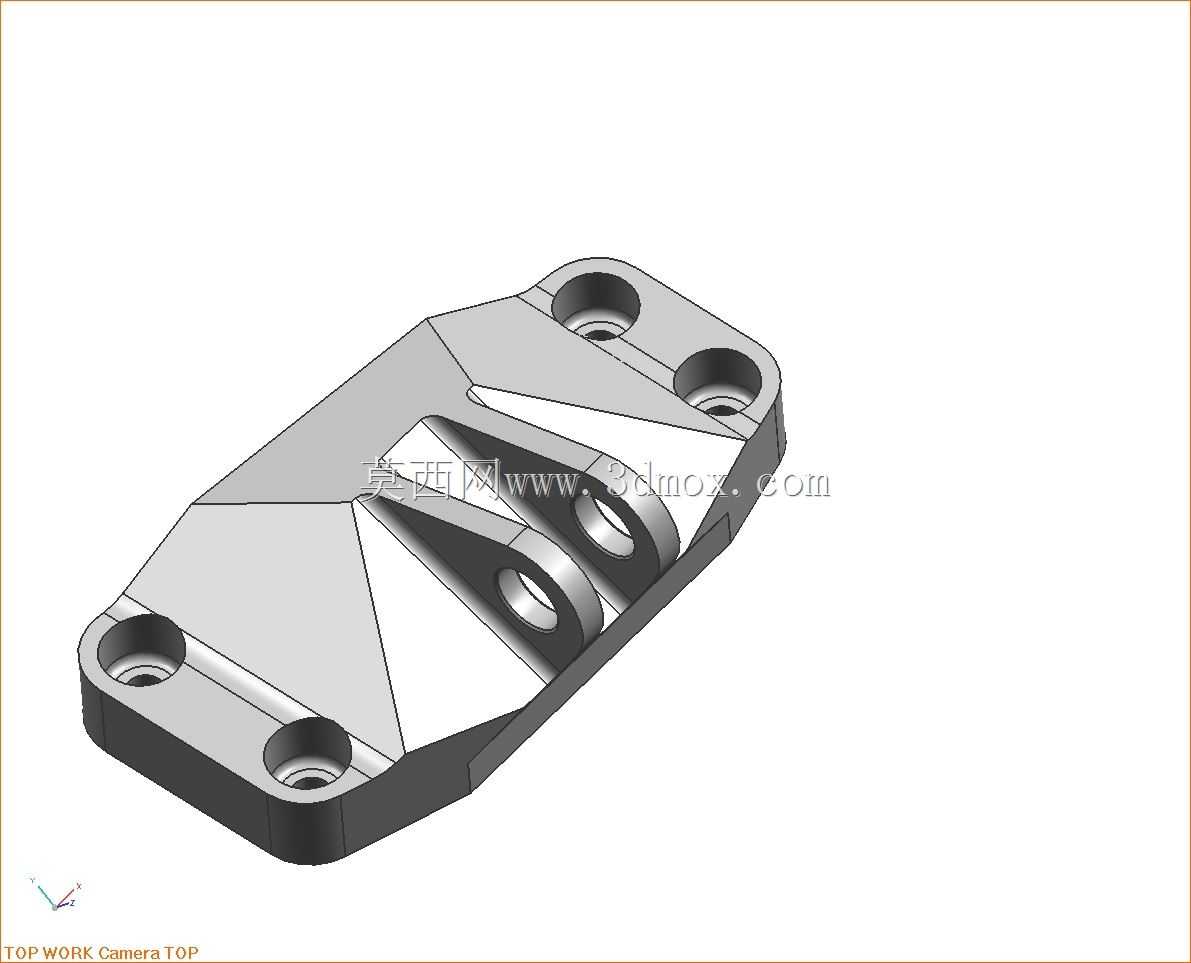

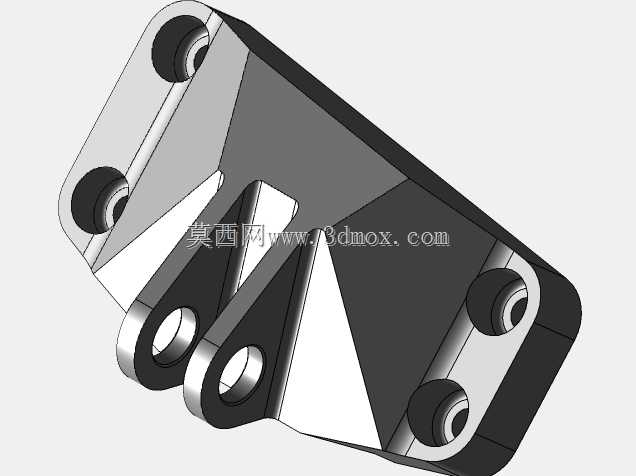

这款支架面向航空动力系统的安装固定场景，主要承担GE喷气发动机与机身连接段的载荷传递作用，适配直接金属激光烧结的增材制造工艺路线，区别于传统铣削、铸造的支架加工方案，能在满足结构强度要求的前提下大幅削减零件自重。从实际装机的载荷工况来看，该支架需要同时承受发动机工作时的持续振动、起降阶段的交变冲击载荷，以及飞行过程中的温度梯度带来的结构应力，因此设计阶段没有采用等壁厚的实体结构，而是在非承力区域做了大面积的材料去除，仅在载荷传递路径上保留连续的受力筋条，筋条的走向完全贴合主应力迹线分布，避免出现应力集中的直角转折区域。零件的安装边界做了明确的适配设计，四个边角位置设置带沉孔的安装凸台，凸台区域预留了3倍螺栓公称直径的承压接触面，保证连接螺栓的预紧力能均匀分散到基体结构上，不会出现局部压溃的问题；中间区域的两组同轴孔位用于和发动机侧的安装销对接，孔位周边做了环形加厚处理，抵消销孔配合面的接触应力。设计过程中严格控制了最小壁厚参数，所有非加工面的壁厚不低于0.05英寸，避免DMLS成型过程中出现薄壁翘曲、成型缺陷的问题，所有棱边位置都添加了适配增材工艺的圆角过渡，既减少了打印过程中的支撑添加量，也能降低应力集中系数。零件的外表面保留了增材制造的原始皮肤状态，不需要额外做二次机加工就能满足应力维持的要求，内部加强筋的布局经过拓扑优化验证，在原始实体支架4.5磅重量的基础上，将成品重量控制在1.68磅，减重幅度超过60%，同时结构刚度、强度均满足航空装机的载荷要求，不会因为材料去除出现共振、形变超差的问题。这类支架的应用，能有效降低航空动力段的整体自重，提升飞行器的载荷效率，同时一体化增材成型的方案减少了传统支架的焊接、装配工序，降低了多零件装配带来的连接失效风险。
