十字轴式万向联轴器结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:216850
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计

在各类需要补偿两轴轴线偏移的传动场景中,这类十字轴式万向铰接结构是轴系传动里极为常用的连接部件,它能在主动轴与从动轴存在轴线夹角、径向偏移的工况下,持续稳定传递旋转转矩,不会因为两轴不对中产生额外的附加载荷憋停传动链。日常在冶金设备的辊道传动、工程机械的行走机构、机床的进给传动链、轻工包装设备的动力传输段,都能见到这类部件的身影,它解决了固定刚性联轴器无法适配轴系安装偏差、运行中受载变形产生轴线偏移的痛点。

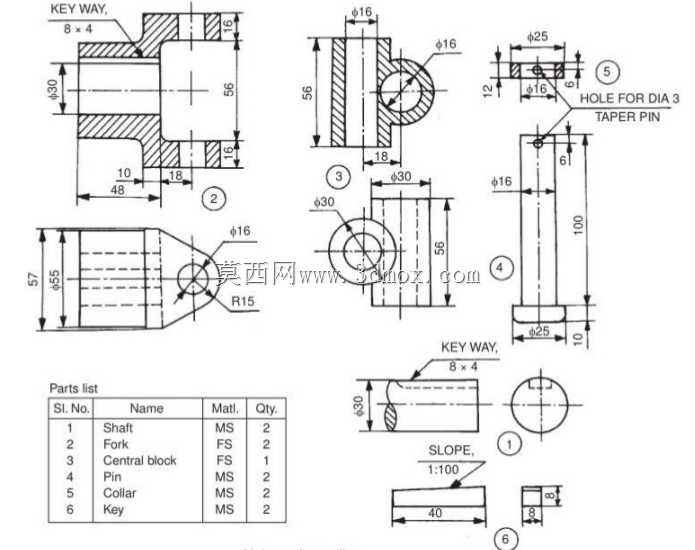

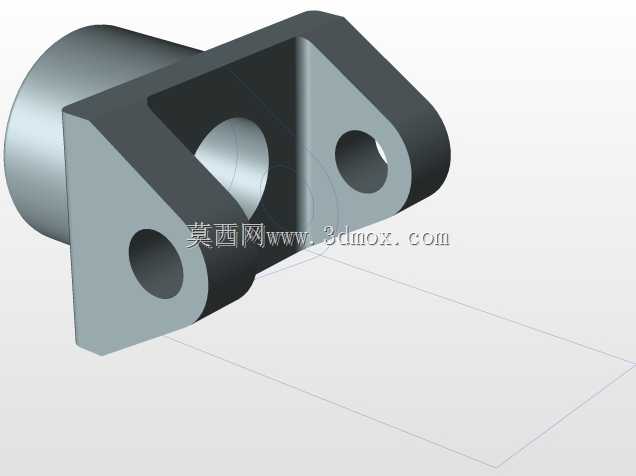

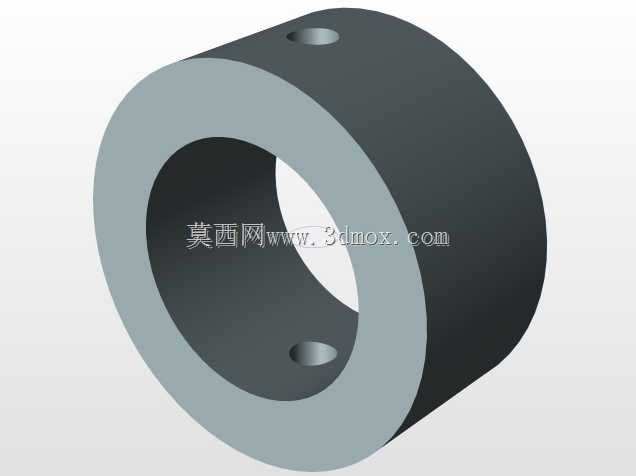

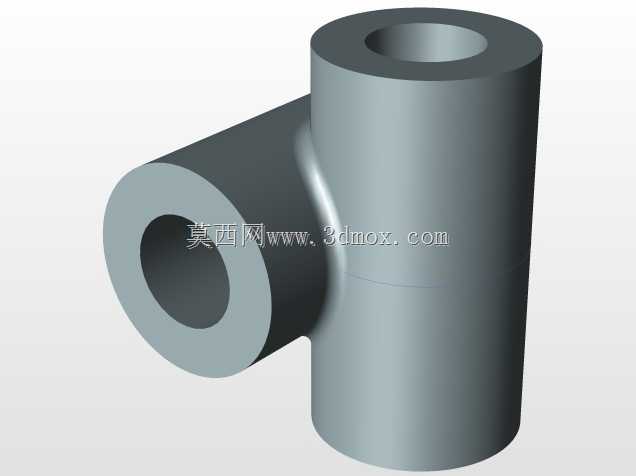

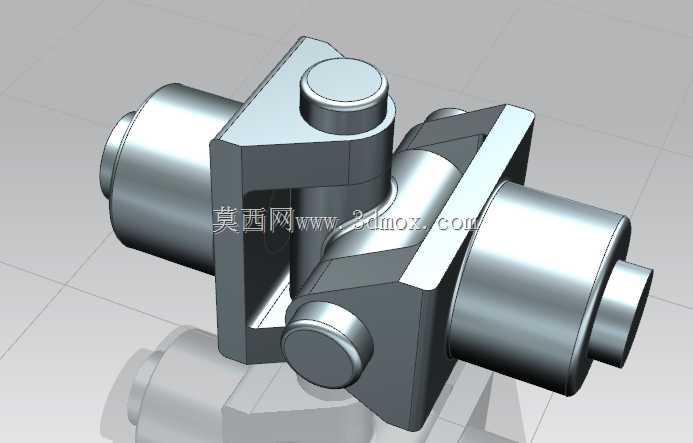

从结构设计逻辑来看,这个部件采用双铰节的十字轴布局,两个轴叉分别对接输入、输出轴端,十字轴作为中间铰接载体,四个轴颈分别嵌入两侧轴叉的安装孔内,配合轴套实现相对转动,每个转动副都预留了合理的配合间隙,既保证铰接转动的灵活性,又避免间隙过大造成传动回差。设计时首先要确定额定传递转矩的边界,以此倒推十字轴的轴颈直径、轴叉的截面厚度,保证在冲击载荷下不会出现轴颈剪切断裂、轴叉根部应力集中开裂的问题。

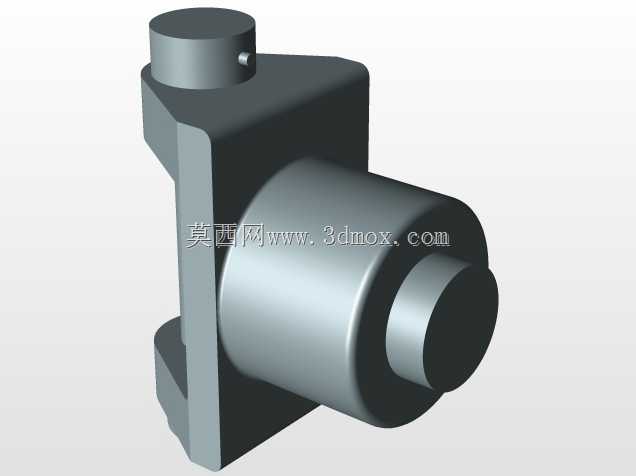

安装边界上,两端轴头采用圆柱轴孔配合键槽的连接形式,适配常规的圆柱形轴伸,安装时不需要额外加工特殊的轴端结构,通用互换性较强。整体外形的回转直径控制在紧凑范围内,不会在安装空间内和周边的机架、护罩产生运动干涉,铰接摆动的角度范围覆盖了常规传动场景下的轴线偏角需求,单节的偏摆角度可以满足多数设备两轴不对中的补偿要求。

结构细节上,轴叉的加强筋采用三角形布局,从轴头连接段延伸至十字轴安装座位置,在不额外增加整体重量的前提下,大幅提升了轴叉的抗弯扭刚度,避免大转矩传递时轴叉出现张口变形,导致十字轴脱出的故障。十字轴的轴颈端面做了圆弧过渡,减少和轴套端面的摩擦阻力,转动过程中不会出现卡滞,即使在长期连续运转的工况下,磨损量也能控制在合理区间,延长部件的整体使用寿命。这类结构在建模时需要重点关注各铰接副的配合间隙、转动自由度的约束关系,装配完成后要验证全摆角范围内不存在结构干涉,保证实际生产装配后可以顺畅实现角度补偿与转矩传递的功能。
