小型车载金属燃油储油箱结构设计

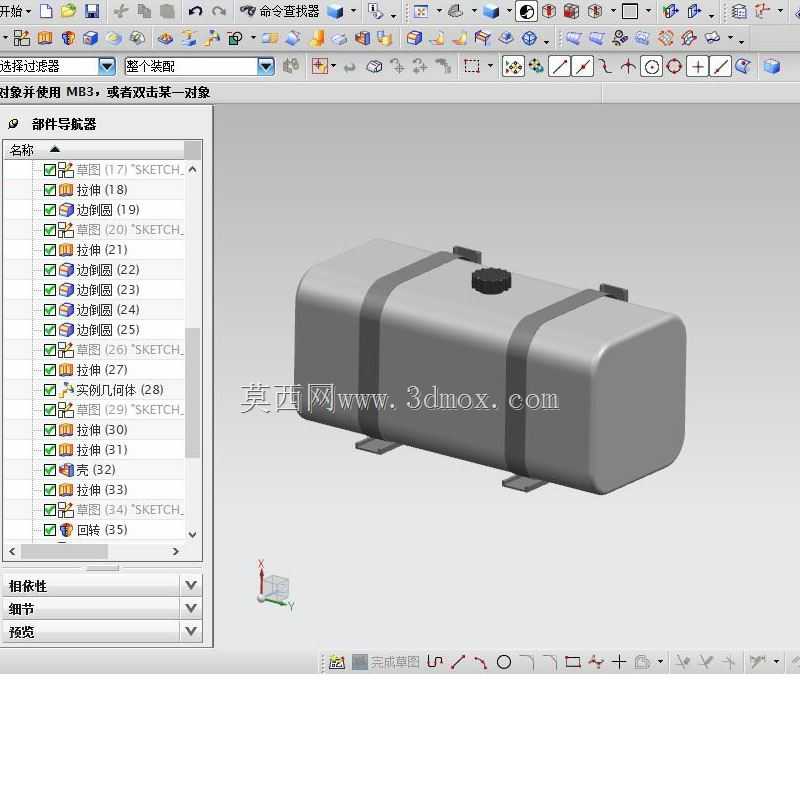

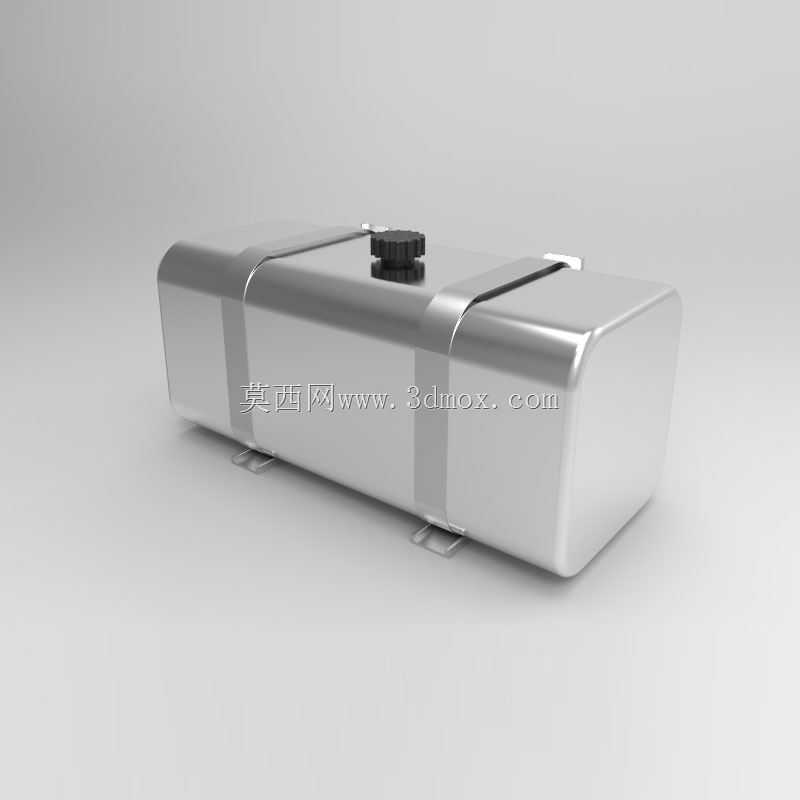

在车辆动力供给系统的布局中，燃油储油部件的设计直接关系到整车续航能力与空间利用率，本次呈现的小型金属油箱，针对紧凑级车型、改装特种车辆的狭小安装空间做了定向适配。从安装边界来看，该油箱外形尺寸控制在119x52x52毫米，整体采用方正倒圆角的壳体造型，能够最大化利用车架侧围、座椅下方等异形闲置空间，避免与周边线束、传动部件、覆盖件产生运动干涉，壳体边缘的圆角处理既可以降低冲压成型时的应力集中风险，也能减少车辆行驶过程中碎石飞溅、磕碰带来的壳体破损概率。

从功能特性层面，箱体顶部设置的带防滑纹路的旋盖结构，兼顾了加注操作的便捷性与密封可靠性，旋盖与箱体结合处预留的密封件安装位，可适配耐油橡胶密封圈，在车辆颠簸、倾斜甚至短时侧翻的工况下，能够有效防止燃油渗漏，规避消防安全隐患。箱体外部环绕的两道金属箍带，并非单纯的装饰结构，而是直接与底部的安装支脚连为一体，箍带与箱体接触位置可加装缓冲橡胶垫，既能够分散安装固定时的压紧力，避免薄壁箱体被压变形，也能在车辆行驶时缓冲路面传递的振动，减少箱体与固定结构之间的摩擦损耗。底部的两个片状安装支脚预留了标准螺栓过孔，可直接通过螺栓固定在车架的预留安装平面上，不需要额外设计复杂的转接支架，能够降低整车装配的工序复杂度。

在设计思路上，这款油箱没有采用常规大容量油箱的圆弧鼓型结构，而是选择了近似长方体的造型，核心考量是在有限的尺寸边界内最大化储油容积，经过容积核算，该结构相比同外廓尺寸的圆弧壳体，有效储油容积能够提升12%左右，同时方正的壳体在冲压焊接工序中，模具结构更简单，成型合格率更高，适合小批量改装场景的生产制造。箱体壁厚经过针对性校核，在满足耐压、抗冲击要求的前提下做了薄壁化处理，能够降低部件自重，减少整车的簧下质量负载，对于小型特种车辆、模型级动力平台而言，自重控制直接影响动力表现与续航表现。

从实际应用场景来看，这类小尺寸油箱除了适配小型改装车辆、全地形车的辅助燃油供给需求，也可作为独立动力单元的储油部件，搭配小型发电机组、便携式动力设备使用，稳定的密封结构与紧凑的安装尺寸，能够适配多种复杂安装环境，不需要对安装位置做大幅度的改造调整。在结构细节处理上，箱体内部可根据实际使用需求加装防浪板结构，抑制车辆行驶过程中燃油的剧烈晃动，减少燃油晃动对箱体的冲击，同时避免燃油晃动产生的异响传递到驾乘舱内，提升整车的NVH表现。
