带铰接端异形钣金防护壳体结构设计

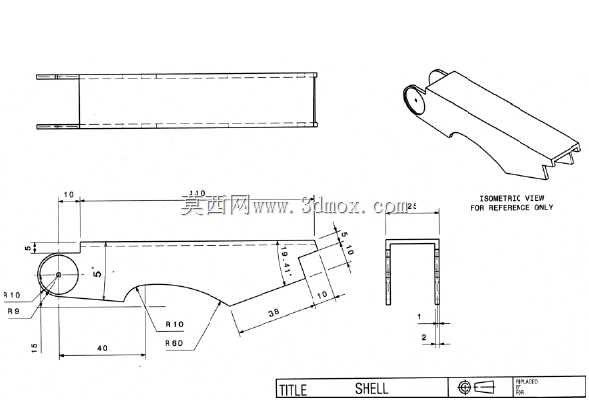

这类带铰接端的异形钣金壳体，多应用在小型执行机构、传动组件的外侧防护场景，比如轻工自动化线的摆臂驱动端、小型输送线的张紧调节机构外侧，既可以隔绝外界粉尘、切削碎屑对内部运动构件的侵入，也能避免运动部件外露带来的操作安全隐患。从结构设计逻辑来看，壳体一端设置的卷边铰接孔，是为了实现壳体的翻转开合需求，无需完全拆卸壳体即可完成内部构件的日常点检、润滑维护，铰接孔处做了R8的圆角过渡，避免钣金裁切后的锐边割伤装配人员，同时卷边结构也强化了铰接位置的结构强度，避免频繁开合造成的孔位变形。壳体主体采用等厚度钣金折弯成型，主体平直段长度40mm，整体轮廓顺着内部构件的运动轨迹做异形切边，对应内部摆臂的运动路径预留了足够的避让空间，不会出现壳体与运动件干涉的问题，折弯处的R10、R60圆弧过渡，既可以降低钣金折弯时的应力集中，也能减少壳体外侧的棱角，提升装配过程的操作安全性。尺寸标注上的1mm壁厚参数，是兼顾防护强度与整机轻量化的选择，对于这类不承受大载荷的防护壳体，1mm厚度的冷轧钢板完全可以满足日常防护的刚度需求，不会因为轻微磕碰就出现凹陷变形。壳体侧边的折弯翻边宽度为5mm，一方面是为了提升壳体整体的抗扭刚度，避免长条形壳体出现侧弯变形，另一方面翻边上预留的安装孔位，可以配合紧固件实现壳体闭合后的固定，防止设备运行过程中壳体因为振动出现松脱。靠近铰接端的15mm竖直段，是贴合设备安装基座的定位面，装配时可以直接靠在基座侧壁完成快速定位，降低装配时的对位难度，斜向段的36mm长度与19°倾斜角度，完全匹配内部传动组件的倾斜布置角度，最大化压缩壳体的占用空间，不会给整机布局带来额外的尺寸负担。设计过程中需要重点关注折弯工序的工艺可行性，异形轮廓的裁切要预留折弯回弹量，铰接端的卷圆要保证同轴度，避免开合过程出现卡滞，所有外露的锐边都要做倒钝处理，符合机械安全的相关设计要求。
