三阶益智魔方结构三维数模

日常接触的三阶魔方，其内部卡接结构的设计精度直接决定转动顺滑度与使用寿命，做这类结构建模时，首先要考虑的是实际把玩过程中各面块的转动干涉问题。从实际应用场景来看，这类结构不仅用于量产益智玩具的开模验证，也常作为机械结构入门教学的典型案例，帮助初学者理解空间限位、卡扣配合的设计逻辑，很多职业院校的机械基础实训课，都会用魔方拆解作为空间结构认知的实操内容。

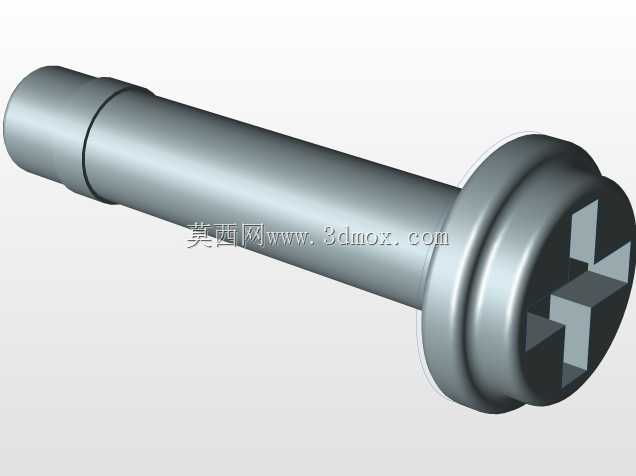

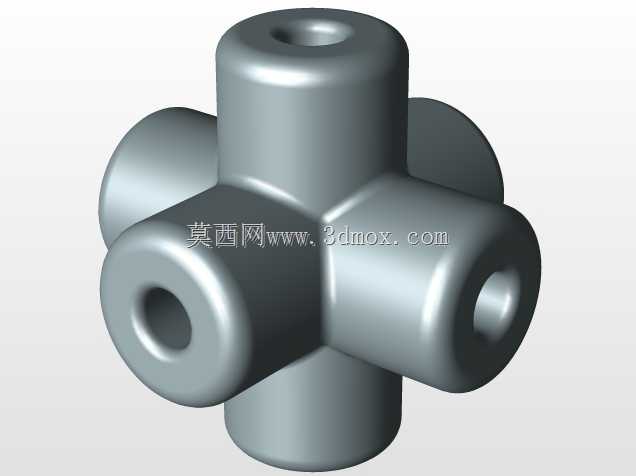

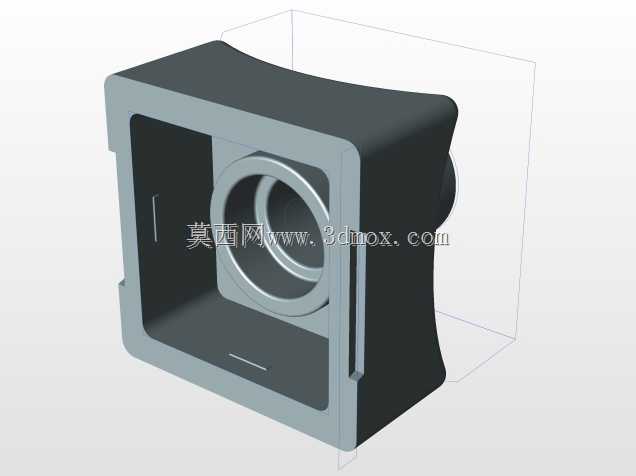

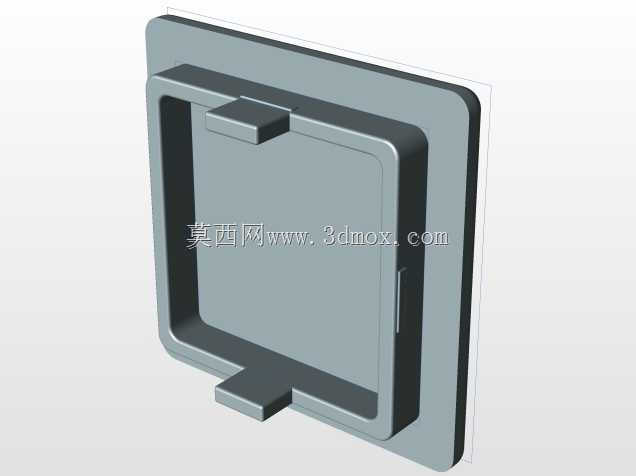

建模过程中，首先要确定核心十字轴的尺寸边界，作为整个魔方的转动支撑核心，十字轴的六个轴径同轴度公差需要控制在合理范围，否则组装后会出现某一面转动卡滞的问题。围绕十字轴分布的六个中心块，其内侧的轴套深度需要和轴径长度匹配，既要保证块体能绕轴灵活转动，又要控制轴向窜动量，避免转动过程中块体出现过大的上下晃动，影响手感。棱块与角块的内侧卡扣结构是设计的重点，卡扣的楔形角度需要反复调试，角度过大会导致块体之间卡接过紧，转动阻力大幅提升，角度过小则会在快速转动时出现块体脱落的情况，也就是玩家常说的“飞棱”问题。

从安装边界来看，组装完成后整体为标准正立方体结构，各面的平面度需要保证，相邻面的垂直度误差不能过大，否则魔方放置时会出现歪斜，转动时也容易出现卡位。块体之间的预留间隙需要结合实际选用的塑料材质收缩率设定，比如采用ABS材质注塑生产时，要预留0.1-0.15mm的配合间隙，抵消注塑冷却后的收缩量，保证组装后各块体之间转动顺滑。

设计思路上，不需要做过多的冗余结构，所有内部加强筋都要服务于结构强度与轻量化的平衡，块体外壳壁厚控制在1.2-1.5mm即可，过厚会增加整体重量，长时间把玩容易累手，过薄则会导致块体抗冲击能力不足，摔落时容易出现开裂。内部卡扣的根部需要做圆角过渡，避免应力集中导致的卡扣断裂，很多量产魔方容易出现的断脚问题，本质就是卡扣根部没有做合理的应力释放设计。

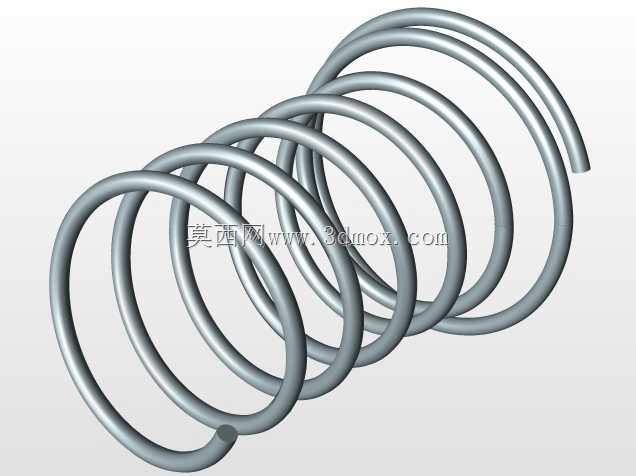

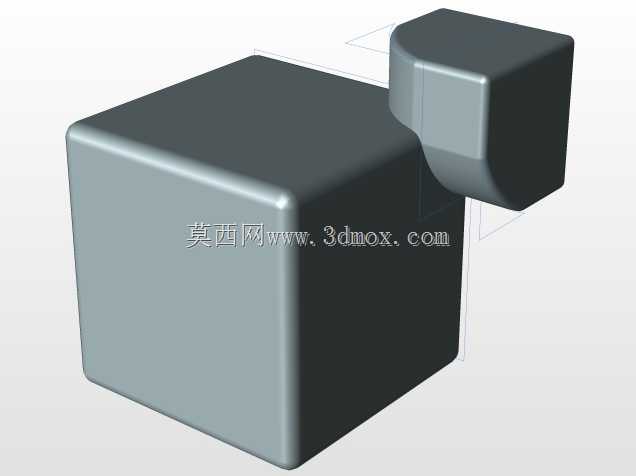

实际建模时，要先完成单个角块、棱块、中心块的结构设计，再通过阵列、装配约束完成整体组装，装配过程中要逐一验证每个面转动90度、180度时的相邻块干涉情况，尤其是斜向转动时的块体边缘避让，很多新手建模时容易忽略斜转时的边缘干涉，导致实际组装后无法完成常规的魔方转动操作。另外，中心块的弹簧安装槽尺寸也要匹配常用的弹簧规格，弹簧的预压缩量决定了魔方的容错能力，预压过大转动偏硬，预压过小则容易出现松散感，这些细节都需要在建模阶段结合实际装配需求预留合理的尺寸空间。
