小型曲柄摇杆式往复传动演示机构

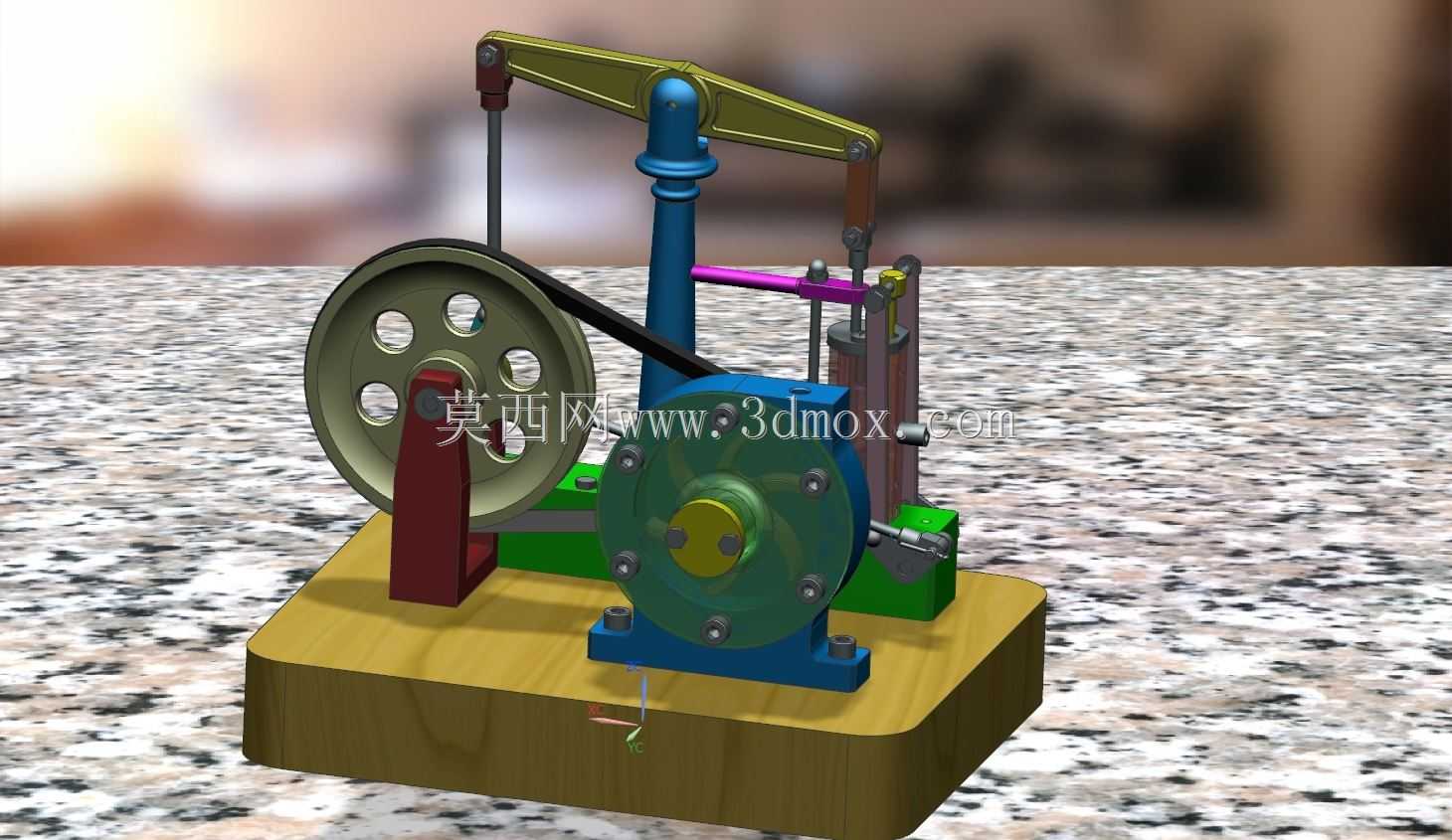

这套往复传动机构的设计初衷，是还原曲柄摇杆类动力转换装置的核心运动逻辑，可直接用于机械原理教学演示、小型动力输出场景的原理验证，也能作为低速往复执行机构的原型参考。从结构布局来看，整套机构固定在矩形木质基座上，安装边界以基座外缘为限，所有运动部件的活动行程均控制在基座上方的安全空间内，不会出现构件超出行程范围的干涉问题，基座上的安装孔位均按照标准紧固件尺寸预留，可直接固定在实验台架或设备机架上，无需额外加工转接板。核心动力输入侧采用带轮结构，大直径带轮既可以通过皮带连接外部动力源实现连续旋转输入，也可以手动拨动带轮直观演示整套机构的运动过程，带轮通过转轴与下方的偏心曲柄盘刚性连接，曲柄盘的偏心距经过反复校核，匹配摇杆的摆动角度范围，避免出现传动死点。曲柄的旋转运动通过连杆传递给上方的摇杆构件，摇杆绕中部的固定立柱做定轴往复摆动，同时通过另一组连杆带动竖直布置的活塞组件做直线往复运动，整套传动链的运动副均采用销轴铰接，铰接处预留了合理的配合间隙，既保证运动顺畅无卡滞，又不会因为间隙过大出现运动窜动。在实际应用场景中，这类机构可适配小型流体泵送设备的动力端，将旋转动力转换为柱塞的往复直线运动，实现低压流体的输送；也可用于小型冲压、分拣设备的执行端，提供固定行程的往复摆动力输出。设计过程中优先考虑了构件的加工工艺性，所有金属结构件均采用规则型材加工，没有复杂曲面结构，普通铣削、钻削设备即可完成全部零件加工，装配顺序遵循从下到上、从固定端到活动端的逻辑，维修时可单独拆解任意运动副更换磨损件，无需整体拆卸整套机构。各构件的长度比例经过运动仿真验证，摇杆的摆动角度控制在45度范围内，活塞组件的直线行程与曲柄偏心距严格匹配，运动过程中各连杆的受力均匀，不会出现单侧构件受力过载的情况，长时间连续运行也能保持稳定的传动精度。
