往复式发动机半连杆结构三维建模

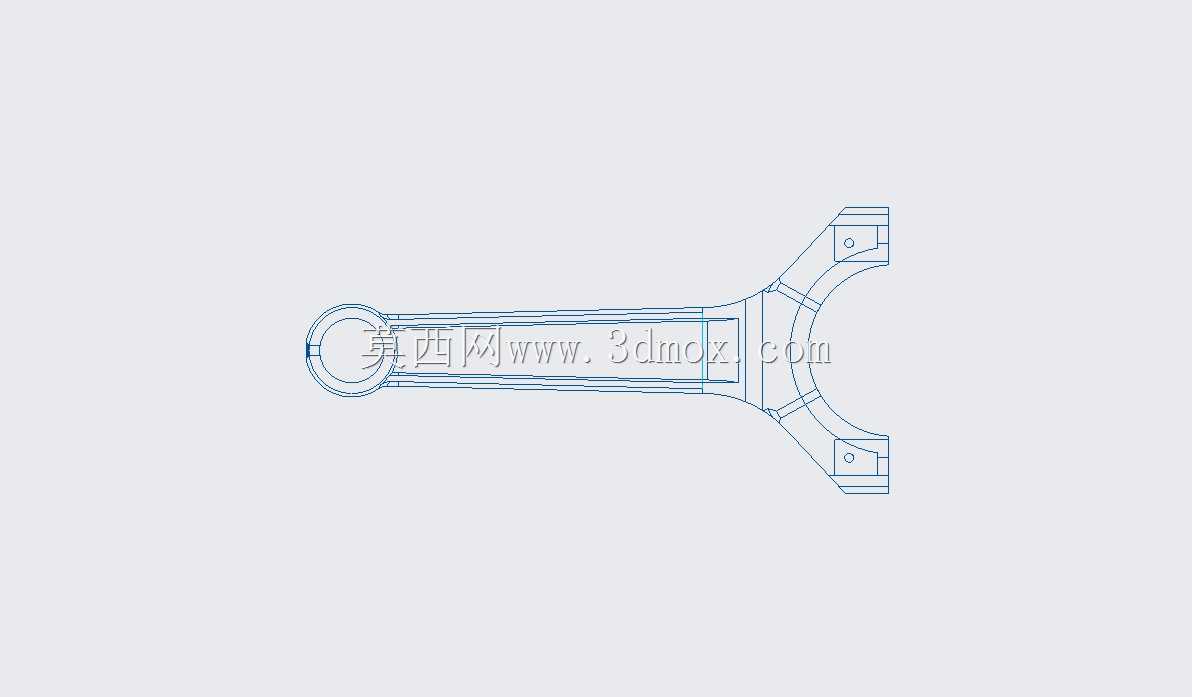

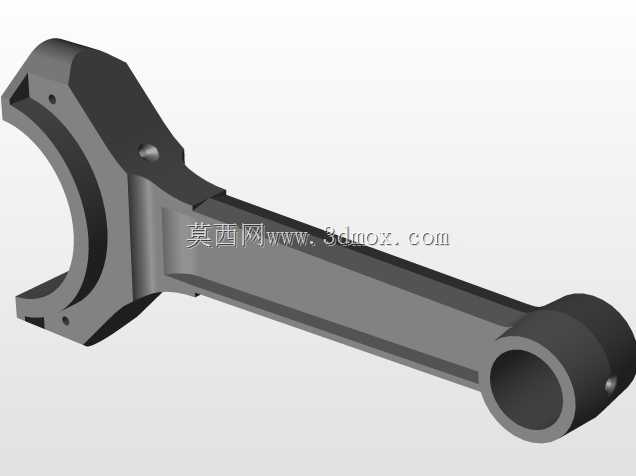

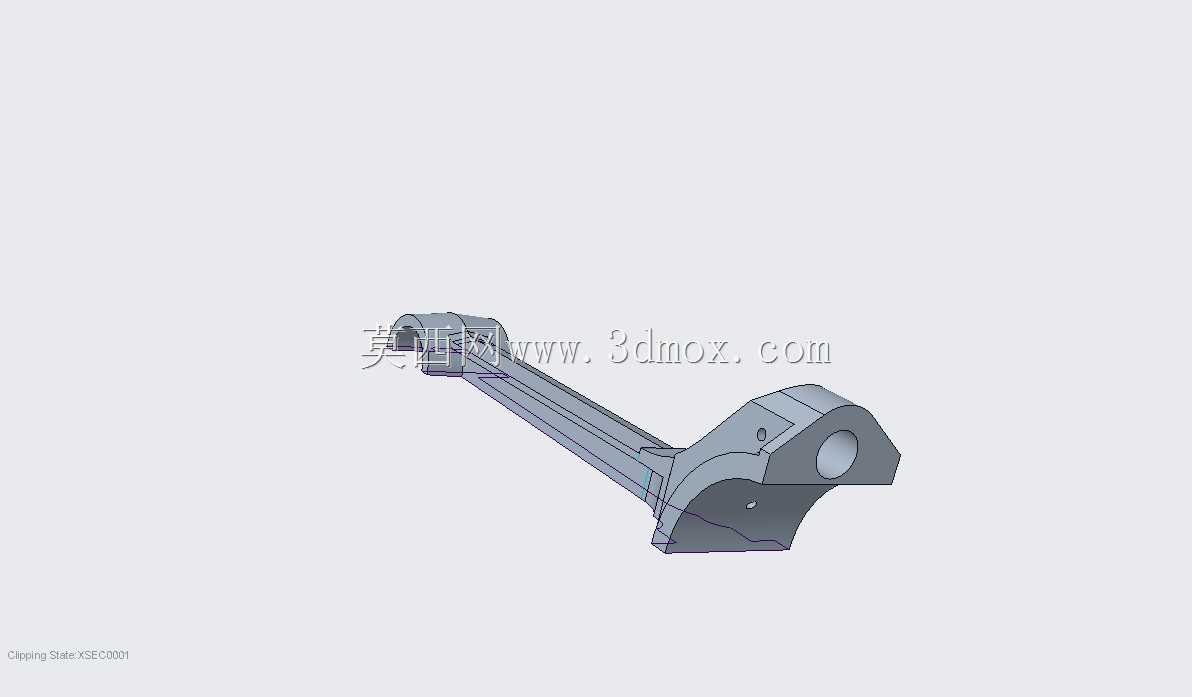

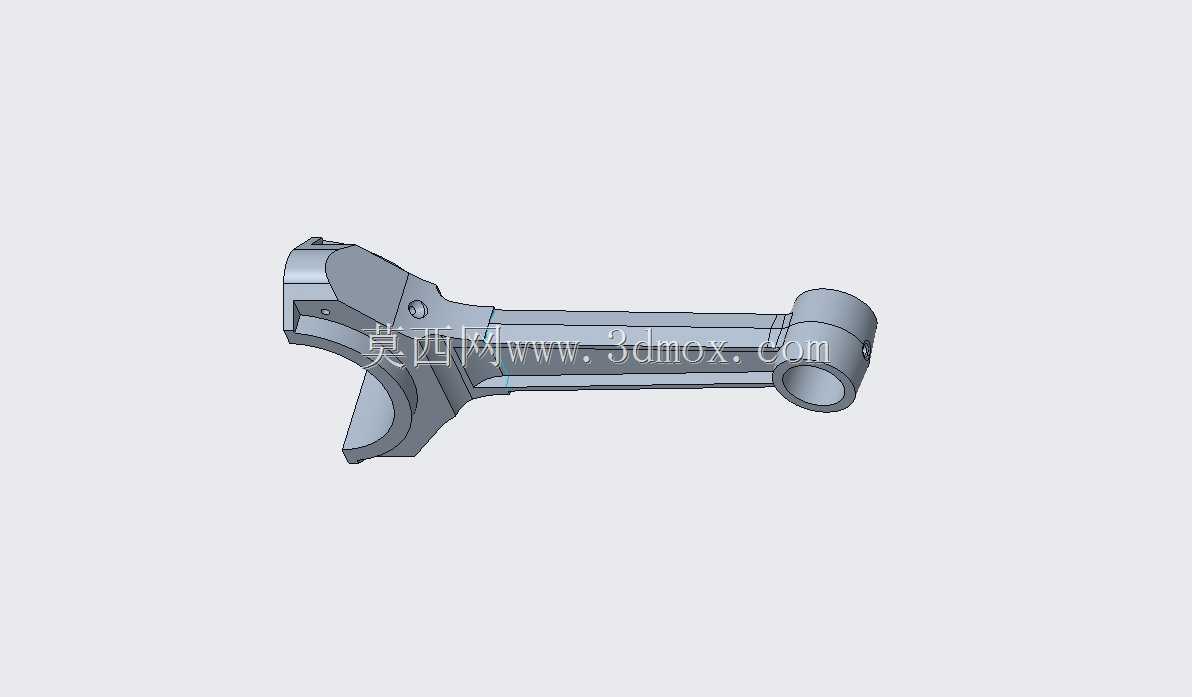

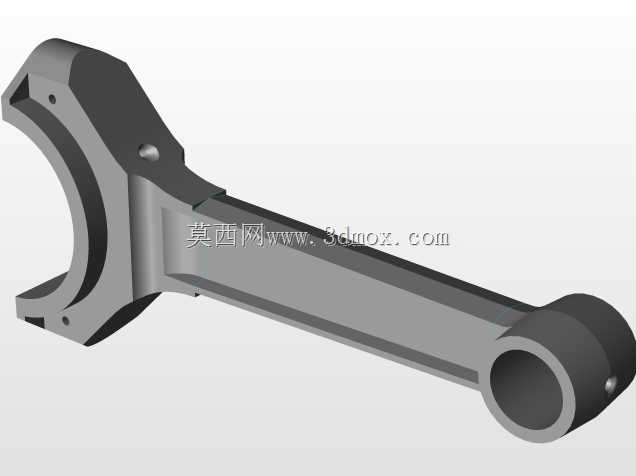

在往复式内燃动力设备的动力传递链路中，半连杆是承担运动形式转换的核心受力构件，区别于传统整体式连杆，这类分体式连杆结构多用于V型、对置式等多缸排布的动力单元中，可实现同一曲柄销上多组连杆的铰接布置，大幅压缩曲轴轴向布置空间，提升动力单元的整体功率密度。从实际工况适配角度看，该构件需要长期承受交变的爆发压力与惯性力载荷，设计阶段首先要明确大小端的安装边界：大端采用剖分结构与曲柄销配合，配合面的定位精度直接影响运转过程中的轴瓦贴合度，建模时严格按照轴瓦装配公差预留了配合间隙，同时在大端结合面处设计了定位止口结构，避免装配错位引发的偏磨问题；小端通过活塞销与活塞组件铰接，内部预留了衬套安装位，可适配不同规格的浮动式或固定式活塞销装配需求。杆身部分采用了变截面工字型结构，这种结构形式并非随意选型，而是通过多轮受力仿真迭代确定的，在保证纵向抗弯、抗扭刚度满足最高爆发压力工况要求的前提下，尽可能去除非受力区域的材料冗余，降低连杆自身往复运动质量，进而减小曲轴运转过程中的惯性载荷，提升动力单元的最高转速上限。在实际装配场景中，这类半连杆需要与主连杆配合完成安装，大端的铰接孔位置度、杆身中心与大小端孔中心的平行度都有严格的形位公差要求，建模过程中对所有安装孔的倒角、过渡圆角都做了精细化处理，尤其是杆身与大小端的衔接区域，采用大圆弧平滑过渡，避免应力集中引发的疲劳断裂问题。从应用场景覆盖来看，该结构不仅适配常规车用往复式发动机，在小型通用动力、船舶辅机、工业应急发电机组的动力单元中也有广泛应用，建模时充分考虑了不同场景下的安装兼容性，大小端的连接螺栓孔位、润滑通道预留位置都做了通用化设计，可直接用于后续的工程出图、运动仿真、有限元受力分析等工作，也可作为动力类设备选型阶段的结构参考，帮助设计人员快速完成曲柄连杆机构的整体布局校核，减少前期方案迭代的重复建模工作量。
